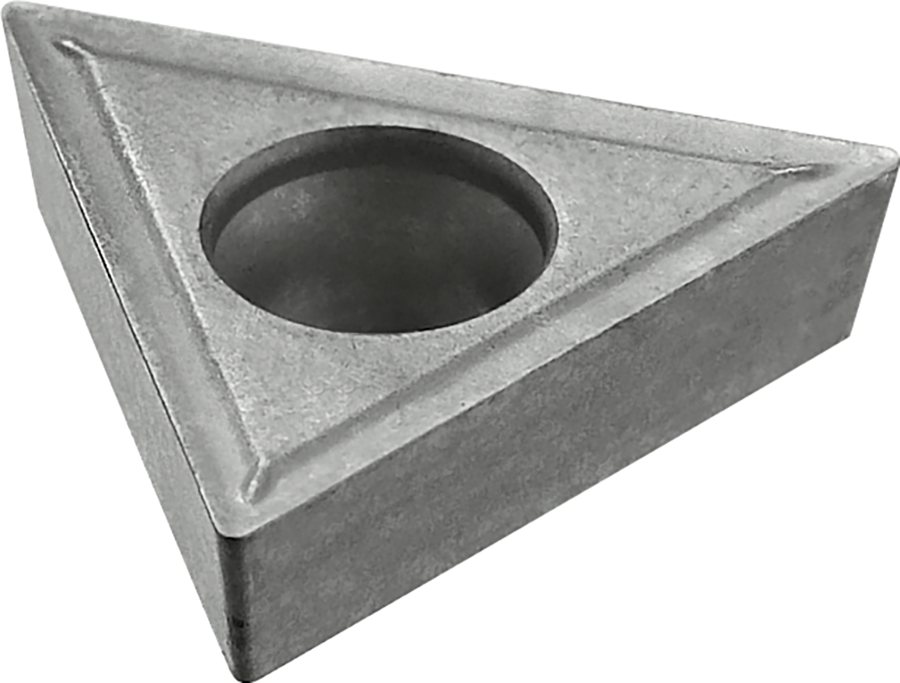

Пластина фрезерная LMT Фаски TCMT TCMT 110202 EN LWP25M
LMT Tools · Пластины фрезерные LMT TCMT для фрезерования фасок · арт. 1052105

Пластина фрезерная LMT Фаски TCMT TCMT 110202 EN LWP25M

Пластина фрезерная LMT Фаски TCMT TCMT 110202 EN LWP25M; материал LWP25M

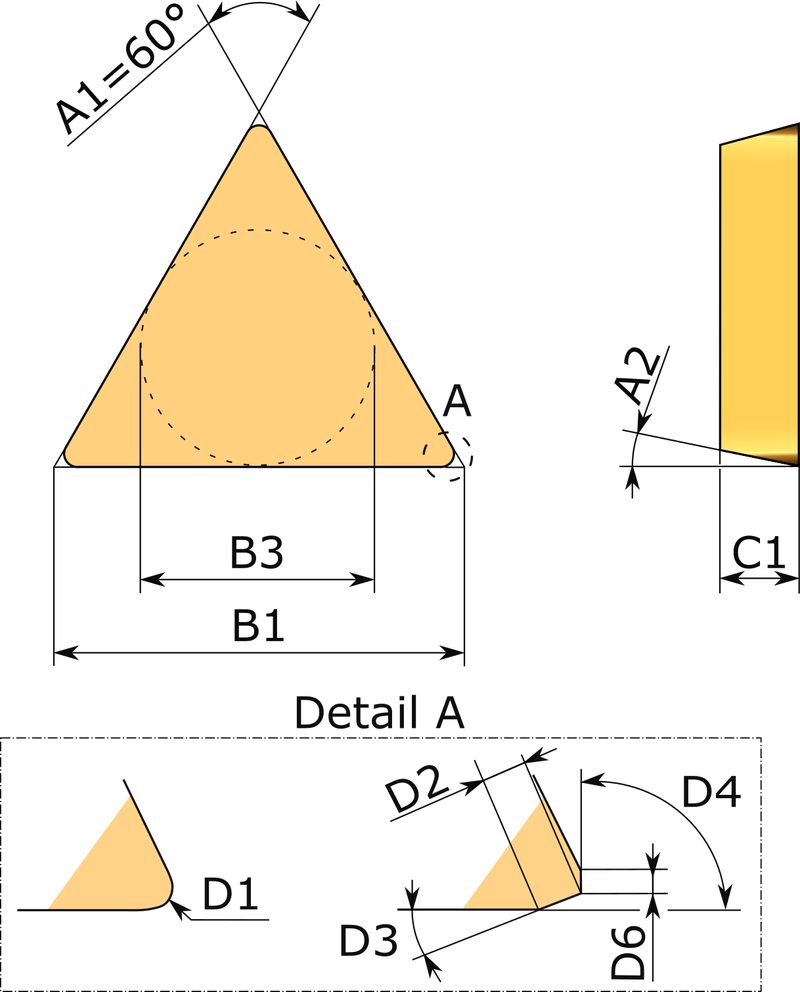

Пластина (обозначение производителя)TCMT 110202 EN
Стандартное обозначение пластиныTCMT110202
Диаметр вписанной окружности d6,35 мм
Толщина пластины s2,38 мм
Длина режущей кромки11 мм
Радиус при вершине r0,2 мм
Угол при вершине пластины60 °
Задний угол7 °
Передний угол пластины6 °
Число режущих кромок пластины3
Класс допуска пластиныM
Исполнение пластинынейтральное
Диаметр крепёжного отверстия d12,8 мм
Марка инструментального материалаLWP25M
Обрабатываемые материалы (группы ISO)P
Масса0,002 кг
Номер серии в каталоге LMTTCMT
Заказное обозначение LMTTCMT 110202 EN (1166-00) LWP25M

Где найти у производителя

Интернет-магазин LMT · www.lmt-tools.com/de/shop

  • Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 1052105 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.

Материалы

LMT: Режимы резания: Bevel and T-Slot MillingPDF, 0.0 МБ, LMT Tools, на английскомОткрыть →
LMT: Каталог Фрезы со сменными пластинами (нем., англ.)PDF, 8.6 МБ, LMT ToolsОткрыть →

Другие типоразмеры серии

Пластины фрезерные LMT TCMT для фрезерования фасок — 8 позиций серии, LMT Tools.

АртикулПластина (обозначение производителя)Диаметр вписанной окружности d, ммТолщина пластины s, ммДлина режущей кромки, ммРадиус при вершине r, ммДиаметр крепёжного отверстия d1, ммМарка инструментального материалаВ список
1052105TCMT 110202 EN6,352,38110,22,8LWP25MТекущая
1052107TCMT 110202 EN6,352,38110,22,8LWN10M
1052109TCMT 16T304 EN9,5253,9716,50,44,4LWN10M
1052203TCMT 16T304 EN9,5253,9716,50,44,4LWP25M
1055661TCMT 110202 EN6,352,38110,22,8LCKP10M
1055662TCMT 16T304 EN9,5253,9716,50,44,4LCKP10M
7075668TCMT 110202 EN6,352,38110,22,8LCP25M
7075679TCMT 16T304 EN9,5253,9716,50,44,4LCP25M

Совместимость

Связанные позиции, подобранные по обозначениям и размерам — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходит к позициям

1052105 подходит к этим позициям по обозначению и размерам посадки.

Корпуса сборных фрез4

  • 1043508Фреза сборная LMT Bevel Mill 30°/45°/60° Ø1,3
  • 1043517Фреза сборная LMT Bevel Mill 30°/45°/60° Ø6,3
  • 1043562Фреза сборная LMT Bevel Mill 30°/45°/60° Ø5,4
  • 1043571Фреза сборная LMT Bevel Mill 30°/45°/60° Ø14,4
