LMT Tools · Фрезы сборные LMT T-Slot 90° для Т-образных пазов · арт. 1069001
Фреза сборная LMT T-Slot 90° Ø25
Фреза сборная LMT T-Slot 90° Ø25; зубьев: 2, хвостовик Ø16 мм, общая длина 82 мм, глубина резания до 11 мм

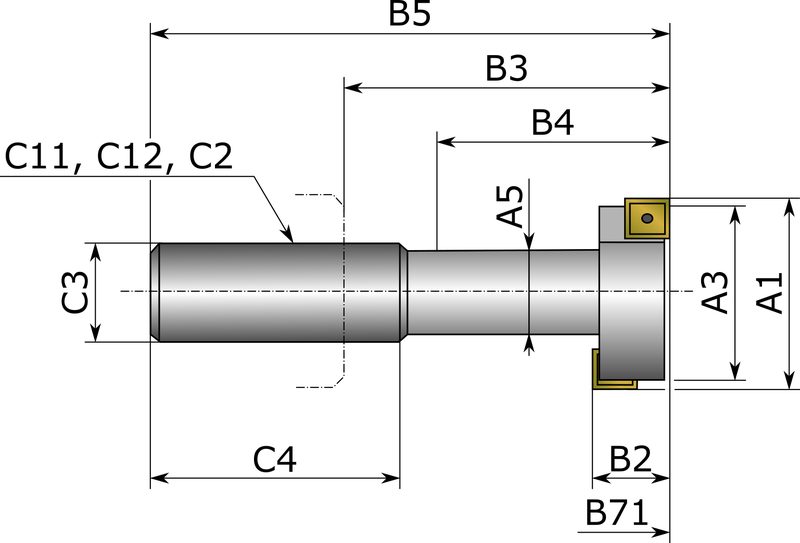

| Код исполнения LMT | ESP90 |
|---|---|
| Диаметр резания d1 | 25 мм |
| Число зубьев z | 2 |
| Число зубьев z (по периферии) | 2 |
| Диаметр хвостовика d2 | 16 мм |
| Диаметр корпуса | 23,7 мм |
| Общая длина l1 | 82 мм |
| Длина хвостовика | 48 мм |
| Диаметр шейки d3 | 13 мм |
| Вылет la | 34 мм |
| Макс. глубина резания ap | 11 мм |
| Направление резания | правое |
| Число пластин | 4 |
| Регулировка | нет |
| Поле допуска хвостовика | h6 |
| Масса | 0,1 кг |
| Номер серии в каталоге LMT | ESP90 |
| Заказное обозначение LMT | ESP90 C06.025BE-I (11403) |
| Главный угол в плане, поз. A | 80 ° |
| Задний угол, поз. A | 7 ° |
| Длина режущей кромки, поз. A | 6,35 мм |
| Диаметр вписанной окружности, поз. A | 6,35 мм |
| Толщина пластины, поз. A | 2,38 мм |
| Радиус при вершине, поз. A | 0,4 мм |
Где найти у производителя
Интернет-магазин LMT · www.lmt-tools.com/de/shop
- Откройте магазин LMT (lmt-tools.com, раздел Shop) и найдите артикул 1069001 поиском по номеру (Ident No.). Те же позиции есть в каталогах LMT — PDF в разделе «Документы» бренда.
Другие типоразмеры серии
Фрезы сборные LMT T-Slot 90° для Т-образных пазов — 4 позиции серии, LMT Tools.
