Kemmler · Цанговые патроны ER — конус Морзе DIN 228 · арт. 108.02.01

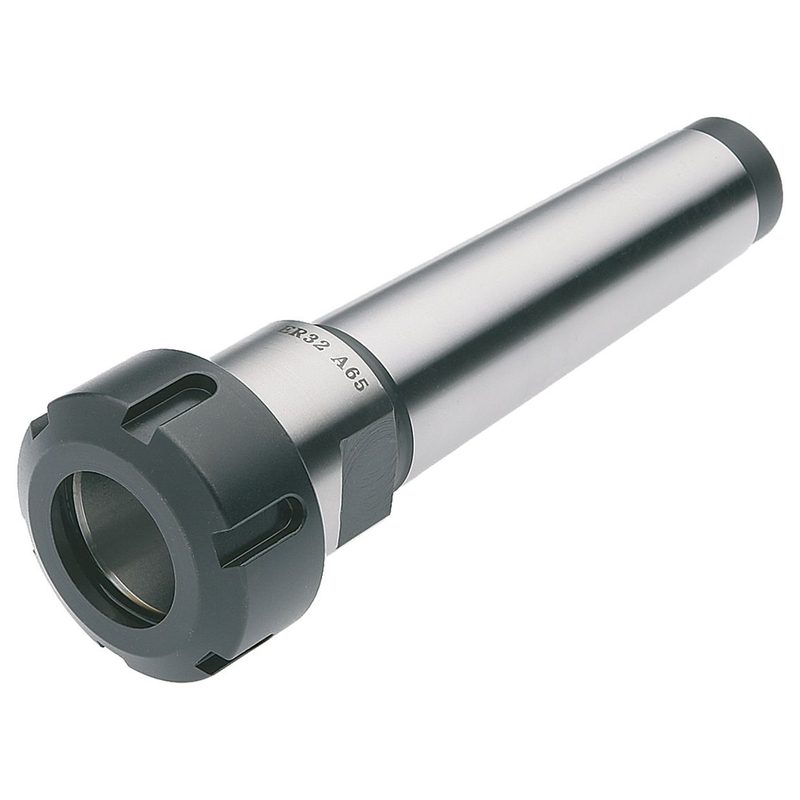

Цанговый патрон ER MK 2 - 1/10 - 45, ER 16, DIN 228-1A, 108.02.01

Присоединение к станку (ADINTMS)	Конус Морзе DIN 228-A
Присоединение инструмента (ADINTWS)	Цанга ER, ISO 15488 (DIN 6499)
Диапазон диаметров зажимаемого инструмента (DCONWS), мм	1 – 10
Размер под ключ (DRVS)	18 мм
EAN	4250001039813
Вылет (LPR)	45 мм
Масса	1 кг
Биение	< 8 мкм
Конус / размер присоединения	MK 2
Резьба станочной стороны (THSZMS)	M10
Система / типоразмер	426E \| ER 16
Диаметр гайки (DLN)	32 мм

Другие типоразмеры серии

Цанговые патроны ER — конус Морзе DIN 228 — 8 позиций серии, Kemmler.

Артикул	Диапазон диаметров зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Конус / размер присоединения	Резьба станочной стороны (THSZMS)	Система / типоразмер	Диаметр гайки (DLN), мм	В список
108.02.01	1 – 10	45	MK 2	M10	426E \| ER 16	32	Текущая
108.02.02	2 – 16	56	MK 3	M12	430E \| ER 25	42
108.02.03	2 – 20	70	MK 3	M12	470E \| ER 32	50
108.02.04	2 – 16	63	MK 4	M16	430E \| ER 25	42
108.02.05	2 – 20	65	MK 4	M16	470E \| ER 32	50
108.02.06	3 – 26	86	MK 5	M20	472E \| ER 40	63
108.02.011	2 – 16	50	MK 2	M10	430E \| ER 25	42
108.02.012	2 – 20	70	MK 2	M10	470E \| ER 32	50

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 108.02.01.

110.02.10Зажимная гайка ER 16, 1-10, сбалансированный, ISO 15488 (DIN 6499), 110.02.10
110.02.10.6Зажимная гайка ER 16, 1-10, DRVS 25, сбалансированный, ISO 15488 (DIN 6499), 110.02.10.6

426E-SНаборы цанг ER16, 426E, 10-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, 426E-S
426EP-SНабор цанг, 5 µm, ER16, 426EP, DIN 6499 B (ISO 15488 B), 426EP-S
