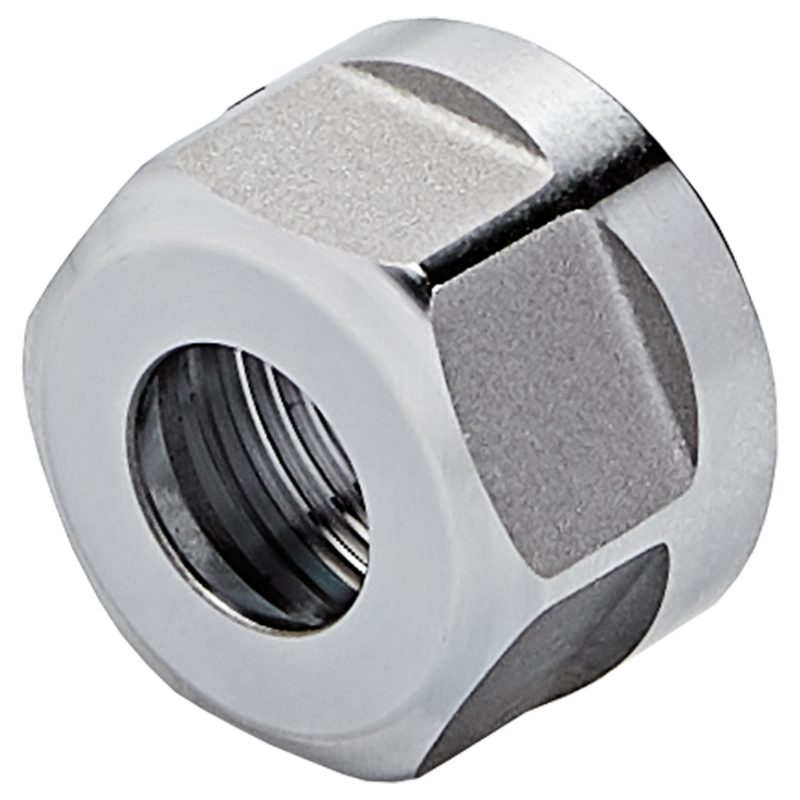

Зажимная гайка ER 16, 1-10, DRVS 25, сбалансированный, ISO 15488 (DIN 6499), 110.02.10.6
Kemmler · Зажимные гайки для цанг · арт. 110.02.10.6

Зажимная гайка ER 16, 1-10, DRVS 25, сбалансированный, ISO 15488 (DIN 6499), 110.02.10.6

Диапазон диаметров зажимаемого инструмента (DCONWS), мм1 – 10
Размер под ключ (DRVS)25 мм
EAN4250001037246
Масса0,1 кг
Резьба станочной стороны (THSZMS)M22 × 1,5
Момент затяжки (TQ)40 Н·м
Система / типоразмер426E | ER 16
Исполнение / для изделийISO 15488
Диаметр гайки (DLN)28 мм
Размер HLN (по чертежу производителя)18,5 мм

Другие типоразмеры серии

Зажимные гайки для цанг — 33 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгРезьба станочной стороны (THSZMS)Система / типоразмерДиаметр гайки (DLN), ммВ список
110.02.05.31 – 50,1M10 × 0,754004E | ER 812
110.02.07.31 – 70,1M13 × 0,754008E | ER 1116
110.02.07.61 – 70,1M14 × 0,754008E | ER 1119
110.02.101 – 100,1M22 × 1,5426E | ER 1632
110.02.10.31 – 100,1M19 × 1426E | ER 1622
110.02.10.61 – 100,1M22 × 1,5426E | ER 1628Текущая
110.02.132 – 130,15M25 × 1,5428E | ER 2035
110.02.13.32 – 130,1M24 x 1428E | ER 2028
110.02.13.62 – 130,1M25 × 1,5428E | ER 2034
110.02.162 – 160,15M32 × 1,5430E | ER 2542
110.02.16.32 – 160,1M30 x 1430E | ER 2535
110.02.16.62 – 160,1M32 × 1,5430E | ER 2542
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 33 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 110.02.10.6.

Ключи и отвёртки4

  • 02.10Ключ для гаек, ER16, 1-10, Ø28, мм DRVS=25 для шестигранная гайка, 02.10
  • 800.02.10Вставка динамометрического ключа SW25 для ER16 Шестигранные гайки, 800.02.10
  • 800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
  • 800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030

Подходит к позициям

У этих позиций 110.02.10.6 указан производителем как подходящий.

Адаптеры с хвостовиком по DIN 6987112

  • 302.02.10Цанговый патрон ER SK 30 - 1/10 - 70, ER 16, ISO 7388-1 AD [DIN 69871 AD], 302.02.10
  • 302.02.10.1Цанговый патрон ER SK 30 - 1/10 - 100, ER 16, ISO 7388-1 AD [DIN 69871 AD], 302.02.10.1
  • 402.02.10Цанговый патрон ER SK 40 - 1/10 - 63, ER 16, ISO 7388-1 AD [DIN 69871 AD], 402.02.10
  • 402.02.10.1Цанговый патрон ER SK 40 - 1/10 - 100, ER 16, ISO 7388-1 AD [DIN 69871 AD], 402.02.10.1
  • 403.02.10Цанговый патрон ER SK 40 - 1/10 - 63, ER 16, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.10
  • 403.02.10.1Цанговый патрон ER SK 40 - 1/10 - 100, ER 16, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.10.1
  • 403.02.10.2Цанговый патрон ER SK 40 - 1/10 - 160, ER 16, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.10.2
  • 403.02.10.3Цанговый патрон ER SK 40 - 1/10 - 200, ER 16, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.10.3
  • 403.02.10.130Цанговый патрон ER SK 40 - 1/10 - 130, ER 16, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.10.130
  • DC.403.02.10Цанговый патрон ER SK 40 - 1/10 - 63, ER 16, ~ ISO 7388-1 AD/AF [DIN 69871 AD/B], DC, DC.403.02.10
  • DC.403.02.10.1Цанговый патрон ER SK 40 - 1/10 - 100, ER 16, ~ ISO 7388-1 AD/AF [DIN 69871 AD/B], DC, DC.403.02.10.1
  • DC.403.02.10.2Цанговый патрон ER SK 40 - 1/10 - 160, ER 16, ~ ISO 7388-1 AD/AF [DIN 69871 AD/B], DC, DC.403.02.10.2

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)11

  • 305.02.10Цанговый патрон ER BT 30 - 1/10 - 70, ER 16, ISO 7388-2 JD [JIS B 6339 AD], 305.02.10
  • 305.02.10.1Цанговый патрон ER BT 30 - 1/10 - 100, ER 16, ISO 7388-2 JD [JIS B 6339 AD], 305.02.10.1
  • 405.02.10Цанговый патрон ER BT 40 - 1/10 - 63, ER 16, ISO 7388-2 JD [JIS B 6339 AD], 405.02.10
  • 405.02.10.1Цанговый патрон ER BT 40 - 1/10 - 100, ER 16, ISO 7388-2 JD [JIS B 6339 AD], 405.02.10.1
  • 406.02.10Цанговый патрон ER BT 40 - 1/10 - 63, ER 16, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.10
  • 406.02.10.1Цанговый патрон ER BT 40 - 1/10 - 100, ER 16, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.10.1
  • 406.02.10.2Цанговый патрон ER BT 40 - 1/10 - 160, ER 16, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.10.2
  • 406.02.10.3Цанговый патрон ER BT 40 - 1/10 - 200, ER 16, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.10.3
  • DC.406.02.10Цанговый патрон ER BT 40 - 1/10 - 63, ER 16, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.02.10
  • DC.406.02.10.1Цанговый патрон ER BT 40 - 1/10 - 100, ER 16, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.02.10.1
  • DC.406.02.10.2Цанговый патрон ER BT 40 - 1/10 - 160, ER 16, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.02.10.2

Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)3

  • F63.02.10Цанговый патрон ER HSK 63 - 1/10 - 60, ER 16, DIN 69893-6, HSK-F, F63.02.10
  • F63.02.10.1Цанговый патрон ER HSK 63 - 1/10 - 100, ER16, DIN 69893-6, HSK-F, F63.02.10.1
  • F63.02.10.2Цанговый патрон ER HSK 63 - 1/10 - 160, ER16, DIN 69893-6, HSK-F, F63.02.10.2

Патроны и державки фрезерно-сверлильные2

  • 120.02.04.10Патрон с цилиндрическим хвостовиком ER16 - 1/10 - 150, Ø = 16, с зажимная поверхность, 120.02.04.10
  • 120.02.A.10Патрон с цилиндрическим хвостовиком ER16 - 1/10 - 70, Ø = 20, 120.02.A.10

Адаптеры с конусом Морзе (DIN 228)1

  • 108.02.01Цанговый патрон ER MK 2 - 1/10 - 45, ER 16, DIN 228-1A, 108.02.01

Документы по позиции

Для этой позиции документы пока не привязаны.
