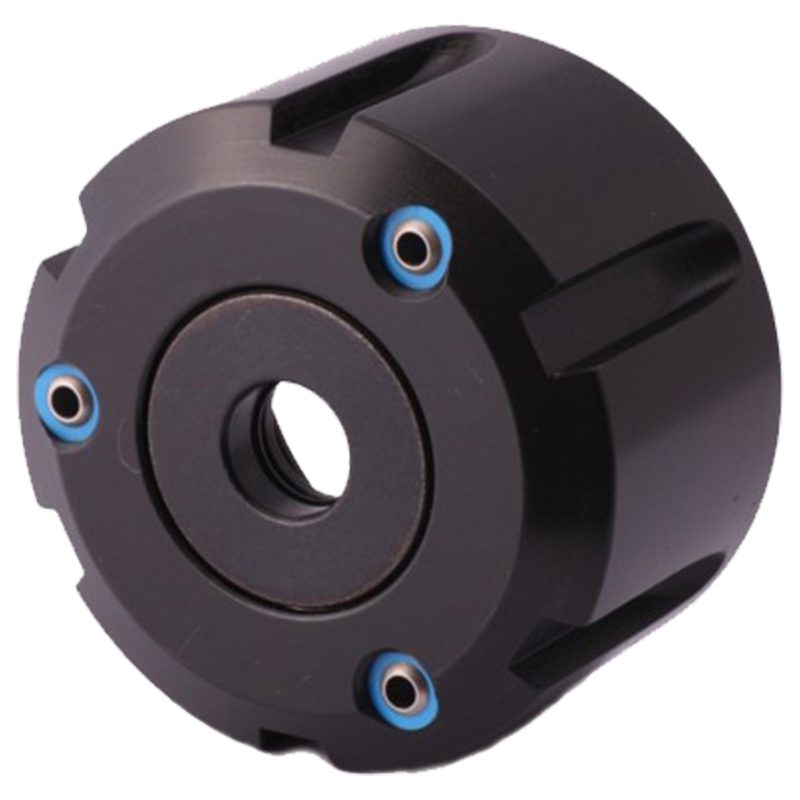

Зажимная гайка для уплотнительные шайбы ER 16, 1-10, с форсунки, ISO 15488 (DIN 6499), 114.02.10
Kemmler · Зажимные гайки для цанг · арт. 114.02.10

Зажимная гайка для уплотнительные шайбы ER 16, 1-10, с форсунки, ISO 15488 (DIN 6499), 114.02.10

Диапазон диаметров зажимаемого инструмента (DCONWS), мм1 – 10
EAN4250001067519
Масса0,3 кг
Резьба станочной стороны (THSZMS)M22 × 1,5
Момент затяжки (TQ)40 Н·м
Система / типоразмер426E | ER 16
Исполнение / для изделийISO 15488
Диаметр гайки (DLN)28 мм
Размер HLN (по чертежу производителя)25 мм

Другие типоразмеры серии

Зажимные гайки для цанг — 33 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгРезьба станочной стороны (THSZMS)Система / типоразмерДиаметр гайки (DLN), ммВ список
112.02.202 – 200,3M40 × 1,5470E | ER 3250
112.02.263 – 260,4M50 × 1,5472E | ER 4063
113.02.101 – 100,1M22 × 1,5426E | ER 1628
113.02.10M1 – 100,3M19 × 1426E | ER 1622
113.02.132 – 130,2M25 × 1,5428E | ER 2035
113.02.162 – 160,4M32 × 1,5430E | ER 2542
113.02.202 – 200,4M40 × 1,5470E | ER 3250
113.02.263 – 260,5M50 × 1,5472E | ER 4063
114.02.101 – 100,3M22 × 1,5426E | ER 1628Текущая
114.02.162 – 160,3M32 × 1,5430E | ER 2542
114.02.202 – 200,3M40 × 1,5470E | ER 3250
114.02.263 – 260,3M50 × 1,5472E | ER 4063
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 114.02.10.

Ключи и отвёртки4

  • 02.10.1Ключ для гаек, ER16, 1-10, Ø32 мм, 02.10.1
  • 800.02.10.1Вставка динамометрического ключа для ER16 круглых гаек, 800.02.10.1
  • 800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
  • 800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030

Подходит к позициям

У этих позиций 114.02.10 указан производителем как подходящий.

Гайки цанговые19

  • 02.10.010Уплотнительная шайба, ER 16 инструмент Ø1,0 мм, ISO 15488 (DIN 6499), 02.10.010
  • 02.10.015Уплотнительная шайба, ER 16 инструмент Ø1,5 мм, ISO 15488 (DIN 6499), 02.10.015
  • 02.10.020Уплотнительная шайба, ER 16 инструмент Ø2,0 мм, ISO 15488 (DIN 6499), 02.10.020
  • 02.10.025Уплотнительная шайба, ER 16 инструмент Ø2,5 мм, ISO 15488 (DIN 6499), 02.10.025
  • 02.10.030Уплотнительная шайба, ER 16 инструмент Ø3,0 мм, ISO 15488 (DIN 6499), 02.10.030
  • 02.10.035Уплотнительная шайба, ER 16 инструмент Ø3,5 мм, ISO 15488 (DIN 6499), 02.10.035
  • 02.10.040Уплотнительная шайба, ER 16 инструмент Ø4,0 мм, ISO 15488 (DIN 6499), 02.10.040
  • 02.10.045Уплотнительная шайба, ER 16 инструмент Ø4,5 мм, ISO 15488 (DIN 6499), 02.10.045
  • 02.10.050Уплотнительная шайба, ER 16 инструмент Ø5,0 мм, ISO 15488 (DIN 6499), 02.10.050
  • 02.10.055Уплотнительная шайба, ER 16 инструмент Ø5,5 мм, ISO 15488 (DIN 6499), 02.10.055
  • 02.10.060Уплотнительная шайба, ER 16 инструмент Ø6,0 мм, ISO 15488 (DIN 6499), 02.10.060
  • 02.10.065Уплотнительная шайба, ER 16 инструмент Ø6,5 мм, ISO 15488 (DIN 6499), 02.10.065
  • 02.10.070Уплотнительная шайба, ER 16 инструмент Ø7,0 мм, ISO 15488 (DIN 6499), 02.10.070
  • 02.10.075Уплотнительная шайба, ER 16 инструмент Ø7,5 мм, ISO 15488 (DIN 6499), 02.10.075
  • 02.10.080Уплотнительная шайба, ER 16 инструмент Ø8,0 мм, ISO 15488 (DIN 6499), 02.10.080
  • 02.10.085Уплотнительная шайба, ER 16 инструмент Ø8,5 мм, ISO 15488 (DIN 6499), 02.10.085
  • 02.10.090Уплотнительная шайба, ER 16 инструмент Ø9,0 мм, ISO 15488 (DIN 6499), 02.10.090
  • 02.10.095Уплотнительная шайба, ER 16 инструмент Ø9,5 мм, ISO 15488 (DIN 6499), 02.10.095
  • 02.10.100Уплотнительная шайба, ER 16 инструмент Ø10,0 мм, ISO 15488 (DIN 6499), 02.10.100

Документы по позиции

Для этой позиции документы пока не привязаны.
