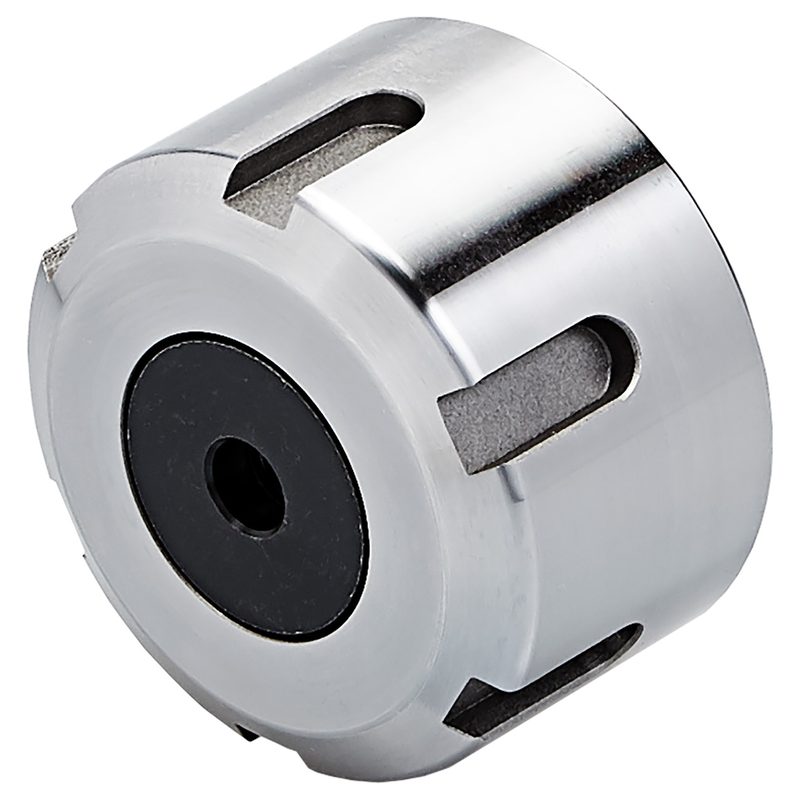

Зажимная гайка для уплотнительные шайбы ER 20, 2-13, ISO 15488 (DIN 6499), 113.02.13
Kemmler · Зажимные гайки для цанг · арт. 113.02.13

Зажимная гайка для уплотнительные шайбы ER 20, 2-13, ISO 15488 (DIN 6499), 113.02.13

Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 13
EAN4250001136482
Масса0,2 кг
Резьба станочной стороны (THSZMS)M25 × 1,5
Момент затяжки (TQ)75 Н·м
Система / типоразмер428E | ER 20
Исполнение / для изделийISO 15488
Диаметр гайки (DLN)35 мм
Размер HLN (по чертежу производителя)26,5 мм

Другие типоразмеры серии

Зажимные гайки для цанг — 33 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгРезьба станочной стороны (THSZMS)Система / типоразмерДиаметр гайки (DLN), ммВ список
112.02.132 – 130,3M25×1,5428E | ER 2035
112.02.162 – 160,3M32×1,5430E | ER 2542
112.02.202 – 200,3M40 × 1,5470E | ER 3250
112.02.263 – 260,4M50 × 1,5472E | ER 4063
113.02.101 – 100,1M22 × 1,5426E | ER 1628
113.02.10M1 – 100,3M19 × 1426E | ER 1622
113.02.132 – 130,2M25 × 1,5428E | ER 2035Текущая
113.02.162 – 160,4M32 × 1,5430E | ER 2542
113.02.202 – 200,4M40 × 1,5470E | ER 3250
113.02.263 – 260,5M50 × 1,5472E | ER 4063
114.02.101 – 100,3M22 × 1,5426E | ER 1628
114.02.162 – 160,3M32 × 1,5430E | ER 2542
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 29 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 113.02.13.

Ключи и отвёртки4

  • 02.13Ключ для гаек, ER20, 2-13, Ø35 мм, 02.13
  • 800.02.13Вставка динамометрического ключа для ER20 круглых гаек, 800.02.13
  • 800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
  • 800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030

Подходит к позициям

У этих позиций 113.02.13 указан производителем как подходящий.

Гайки цанговые25

  • 02.13.010Уплотнительная шайба, ER 20 инструмент Ø1,0 мм, ISO 15488 (DIN 6499), 02.13.010
  • 02.13.015Уплотнительная шайба, ER 20 инструмент Ø1,5 мм, ISO 15488 (DIN 6499), 02.13.015
  • 02.13.020Уплотнительная шайба, ER 20 инструмент Ø2,0 мм, ISO 15488 (DIN 6499), 02.13.020
  • 02.13.025Уплотнительная шайба, ER 20 инструмент Ø2,5 мм, ISO 15488 (DIN 6499), 02.13.025
  • 02.13.030Уплотнительная шайба, ER 20 инструмент Ø3,0 мм, ISO 15488 (DIN 6499), 02.13.030
  • 02.13.035Уплотнительная шайба, ER 20 инструмент Ø3,5 мм, ISO 15488 (DIN 6499), 02.13.035
  • 02.13.040Уплотнительная шайба, ER 20 инструмент Ø4,0 мм, ISO 15488 (DIN 6499), 02.13.040
  • 02.13.045Уплотнительная шайба, ER 20 инструмент Ø4,5 мм, ISO 15488 (DIN 6499), 02.13.045
  • 02.13.050Уплотнительная шайба, ER 20 инструмент Ø5,0 мм, ISO 15488 (DIN 6499), 02.13.050
  • 02.13.055Уплотнительная шайба, ER 20 инструмент Ø5,5 мм, ISO 15488 (DIN 6499), 02.13.055
  • 02.13.060Уплотнительная шайба, ER 20 инструмент Ø6,0 мм, ISO 15488 (DIN 6499), 02.13.060
  • 02.13.065Уплотнительная шайба, ER 20 инструмент Ø6,5 мм, ISO 15488 (DIN 6499), 02.13.065
  • 02.13.070Уплотнительная шайба, ER 20 инструмент Ø7,0 мм, ISO 15488 (DIN 6499), 02.13.070
  • 02.13.075Уплотнительная шайба, ER 20 инструмент Ø7,5 мм, ISO 15488 (DIN 6499), 02.13.075
  • 02.13.080Уплотнительная шайба, ER 20 инструмент Ø8,0 мм, ISO 15488 (DIN 6499), 02.13.080
  • 02.13.085Уплотнительная шайба, ER 20 инструмент Ø8,5 мм, ISO 15488 (DIN 6499), 02.13.085
  • 02.13.090Уплотнительная шайба, ER 20 инструмент Ø9,0 мм, ISO 15488 (DIN 6499), 02.13.090
  • 02.13.095Уплотнительная шайба, ER 20 инструмент Ø9,5 мм, ISO 15488 (DIN 6499), 02.13.095
  • 02.13.100Уплотнительная шайба, ER 20 инструмент Ø10,0 мм, ISO 15488 (DIN 6499), 02.13.100
  • 02.13.105Уплотнительная шайба, ER 20 инструмент Ø10,5 мм, ISO 15488 (DIN 6499), 02.13.105
  • 02.13.110Уплотнительная шайба, ER 20 инструмент Ø11,0 мм, ISO 15488 (DIN 6499), 02.13.110
  • 02.13.115Уплотнительная шайба, ER 20 инструмент Ø11,5 мм, ISO 15488 (DIN 6499), 02.13.115
  • 02.13.120Уплотнительная шайба, ER 20 инструмент Ø12,0 мм, ISO 15488 (DIN 6499), 02.13.120
  • 02.13.125Уплотнительная шайба, ER 20 инструмент Ø12,5 мм, ISO 15488 (DIN 6499), 02.13.125
  • 02.13.130Уплотнительная шайба, ER 20 инструмент Ø13,0 мм, ISO 15488 (DIN 6499), 02.13.130

Документы по позиции

Для этой позиции документы пока не привязаны.
