Kemmler · Зажимные гайки для цанг · арт. 110.02.07.3

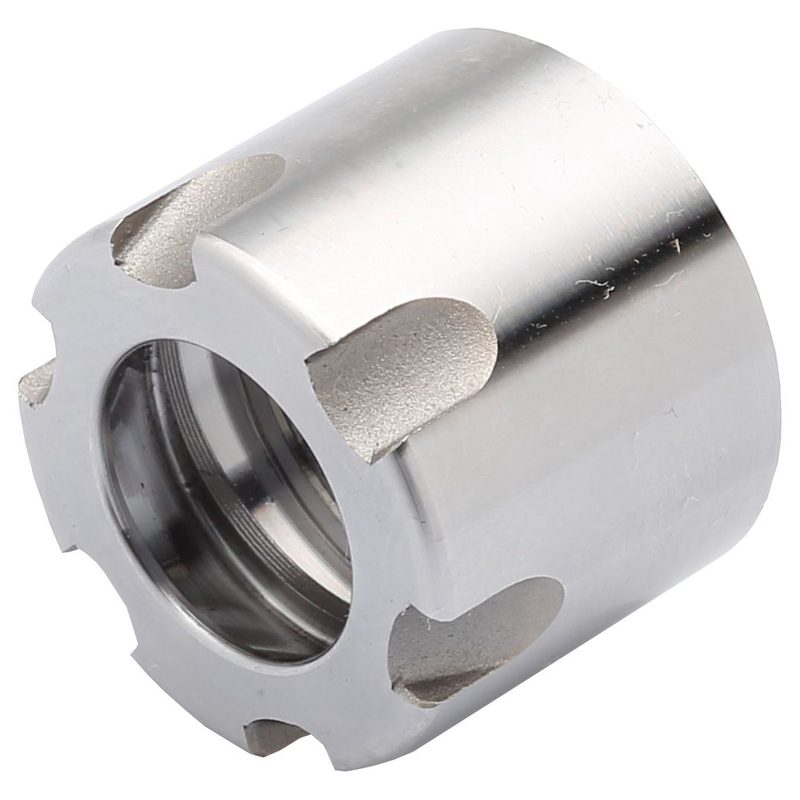

Зажимная гайка ER 11, 1-7, Mini, ISO 15488 (DIN 6499), 110.02.07.3
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | 1 – 7 |
|---|---|
| EAN | 4250001074975 |
| Масса | 0,1 кг |
| Резьба станочной стороны (THSZMS) | M13 × 0,75 |
| Момент затяжки (TQ) | 20 Н·м |
| Система / типоразмер | 4008E | ER 11 |
| Исполнение / для изделий | ISO 15488 |
| Диаметр гайки (DLN) | 16 мм |
| Размер HLN (по чертежу производителя) | 11,3 мм |
Другие типоразмеры серии
Зажимные гайки для цанг — 33 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.
| Артикул | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Масса, кг | Резьба станочной стороны (THSZMS) | Система / типоразмер | Диаметр гайки (DLN), мм | В список |
|---|---|---|---|---|---|---|
| 110.02.05.3 | 1 – 5 | 0,1 | M10 × 0,75 | 4004E | ER 8 | 12 | |
| 110.02.07.3 | 1 – 7 | 0,1 | M13 × 0,75 | 4008E | ER 11 | 16 | Текущая |
| 110.02.07.6 | 1 – 7 | 0,1 | M14 × 0,75 | 4008E | ER 11 | 19 | |
| 110.02.10 | 1 – 10 | 0,1 | M22 × 1,5 | 426E | ER 16 | 32 | |
| 110.02.10.3 | 1 – 10 | 0,1 | M19 × 1 | 426E | ER 16 | 22 | |
| 110.02.10.6 | 1 – 10 | 0,1 | M22 × 1,5 | 426E | ER 16 | 28 | |
| 110.02.13 | 2 – 13 | 0,15 | M25 × 1,5 | 428E | ER 20 | 35 | |
| 110.02.13.3 | 2 – 13 | 0,1 | M24 x 1 | 428E | ER 20 | 28 | |
| 110.02.13.6 | 2 – 13 | 0,1 | M25 × 1,5 | 428E | ER 20 | 34 | |
| 110.02.16 | 2 – 16 | 0,15 | M32 × 1,5 | 430E | ER 25 | 42 | |
| 110.02.16.3 | 2 – 16 | 0,1 | M30 x 1 | 430E | ER 25 | 35 | |
| 110.02.16.6 | 2 – 16 | 0,1 | M32 × 1,5 | 430E | ER 25 | 42 |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 110.02.07.3 указан производителем как подходящий.
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)8
- 305.02.07Цанговый патрон ER BT 30 - 1/7 - 70, ER 11, Mini, ISO 7388-2 JD [JIS B 6339 AD], 305.02.07
- 305.02.07.1Цанговый патрон ER BT 30 - 1/7 - 100, ER 11, Mini, ISO 7388-2 JD [JIS B 6339 AD], 305.02.07.1
- 406.02.07Цанговый патрон ER BT 40 - 1/7 - 63, ER 11, Mini, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.07
- 406.02.07.1Цанговый патрон ER BT 40 - 1/7 - 100, ER 11, Mini, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.07.1
- 406.02.07.2Цанговый патрон ER BT 40 - 1/7 - 160, ER 11, Mini, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.02.07.2
- DC.406.02.07Цанговый патрон ER BT 40 - 1/7 - 63, ER 11, Mini, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.02.07
- DC.406.02.07.1Цанговый патрон ER BT 40 - 1/7 - 100, ER 11, Mini, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.02.07.1
- DC.406.02.07.2Цанговый патрон ER BT 40 - 1/7 - 160, ER 11, Mini, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.02.07.2
Адаптеры с хвостовиком по DIN 698715
- 302.02.07Цанговый патрон ER SK 30 - 1/7 - 70, ER 11, Mini, ISO 7388-1 AD [DIN 69871 AD], 302.02.07
- 302.02.07.1Цанговый патрон ER SK 30 - 1/7 - 100, ER 11, Mini, ISO 7388-1 AD [DIN 69871 AD], 302.02.07.1
- 403.02.07Цанговый патрон ER SK 40 - 1/7 - 55, ER 11, Mini, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.07
- 403.02.07.1Цанговый патрон ER SK 40 - 1/7 - 100, ER 11, Mini, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.07.1
- 403.02.07.2Цанговый патрон ER SK 40 - 1/7 - 160, ER 11, Mini, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.02.07.2
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)2
- A63.02.07.1Цанговый патрон ER HSK 63 - 1/7 - 100, ER 11, Mini, ISO 12164 [DIN 69893], HSK-A, A63.02.07.1
- A63.02.07.2Цанговый патрон ER HSK 63 - 1/7 - 160, ER 11, Mini, ISO 12164 [DIN 69893], HSK-A, A63.02.07.2
Патроны и державки фрезерно-сверлильные1
- 120.02.07Патрон с цилиндрическим хвостовиком с мини-гайкой ER11 - 1/07 - 153, Ø = 16, 120.02.07
Документы по позиции
Для этой позиции документы пока не привязаны.
