Kemmler · Патроны с цилиндрическим хвостовиком · арт. 120.02.B.13

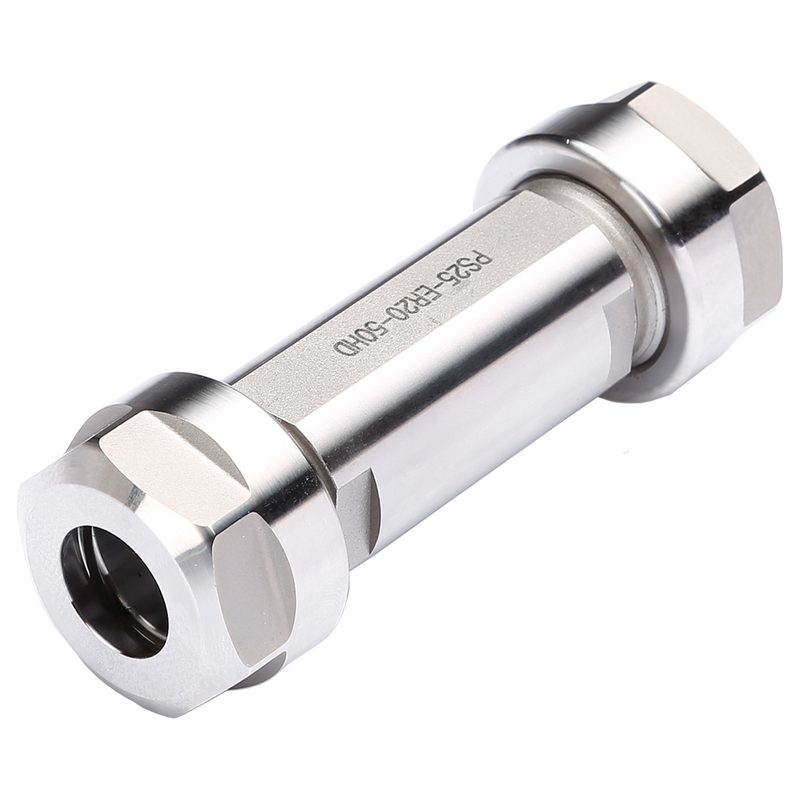

Двойной цанговый держатель ER20 - 1/13 - 50, Ø = 25, 120.02.B.13

Присоединение к станку (ADINTMS)	Цилиндрический хвостовик
Присоединение инструмента (ADINTWS)	Цанга ER, ISO 15488 (DIN 6499)
Диаметр хвостовика / присоединения (DCONMS)	25 мм
Диапазон диаметров зажимаемого инструмента (DCONWS), мм	1 – 13
Размер под ключ (DRVS)	22 мм
EAN	4250001106911
Масса	0,35 кг
Общая длина (OAL)	105 мм
Система / типоразмер	428E \| ER 20
Размер CND (по чертежу производителя)	13 мм
Диаметр гайки (DLN)	34 мм
Размер LS (по чертежу производителя)	50 мм

Другие типоразмеры серии

Патроны с цилиндрическим хвостовиком — 21 позиция серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Патроны и державки фрезерно-сверлильные.

Артикул	Масса, кг	Диаметр хвостовика / присоединения (DCONMS), мм	Диапазон диаметров зажимаемого инструмента (DCONWS), мм	Система / типоразмер	Диаметр гайки (DLN), мм	В список
120.02.07	0,35	16	1 – 07	4008E \| ER 11	16
120.02.10	0,35	16	1 – 10	426E \| ER 16	32
120.02.10.1	0,35	20	1 – 10	426E \| ER 16	22
120.02.16	0,6	20	1 – 16	430E \| ER 25	42
120.02.20	1	32	2 – 20	470E \| ER 32	50
120.02.A.07	0,35	20	1 – 07	4008E \| ER 11	19
120.02.A.07.1	0,35	20	1 – 07	4008E \| ER 11	19
120.02.A.10	0,35	20	1 – 10	426E \| ER 16	28
120.02.A.13	0,35	25	1 – 13	428E \| ER 20	34
120.02.B.13	0,35	25	1 – 13	428E \| ER 20	34	Текущая
120.02.C.10	0,35	22	1 – 10	426E \| ER 16	22
120.02.D.10	0,35	20	1 – 10	426E \| ER 16	22
