Kemmler · Термоудлинители · арт. 120.70.03

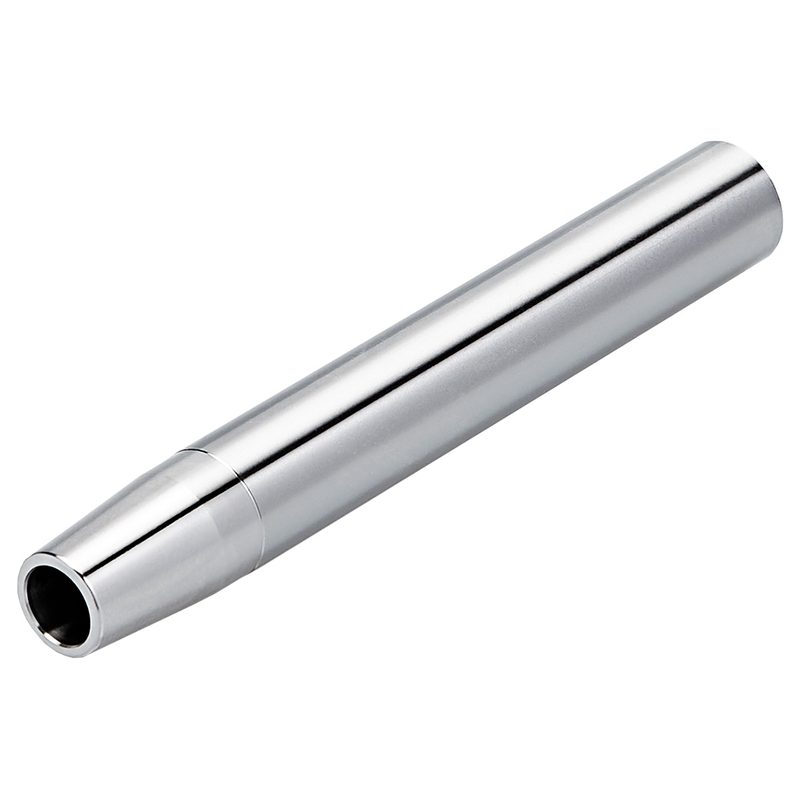

Термоудлинитель 4,5° 20 - 03 - 150, только для твёрдого сплава, 120.70.03
| Присоединение к станку (ADINTMS) | Цилиндрический хвостовик |
|---|---|
| Присоединение инструмента (ADINTWS) | Горячая посадка 4,5° |
| Диаметр хвостовика / присоединения (DCONMS) | 20 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 3 мм |
| EAN | 4250001031855 |
| Мин. длина зажима (LSCN) | 6 мм |
| Масса | 0,3 кг |
| Общая длина (OAL) | 150 мм |
| Наружный диаметр носика (BTED) | 10 мм |
Другие типоразмеры серии
Термоудлинители — 18 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика / присоединения (DCONMS), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Наружный диаметр носика (BTED), мм | Макс. длина зажима (LSCX), мм | Резьба (THID) | В список |
|---|---|---|---|---|---|---|
| 120.70.03 | 20 | 3 | 10 | — | — | Текущая |
| 120.70.04 | 20 | 4 | 10 | — | — | |
| 120.70.05 | 20 | 5 | 10 | — | — | |
| 120.70.06 | 20 | 6 | 10 | 36 | M5x0,8 | |
| 120.70.08 | 20 | 8 | 12 | 36 | M6x1 | |
| 120.70.10 | 20 | 10 | 14 | 41 | M8x1 | |
| 120.70.12 | 20 | 12 | 16 | 46 | M10x1 | |
| 120.70.25.08 | 25 | 8 | 12 | 36 | M6x1 | |
| 120.70.25.10 | 25 | 10 | 14 | 41 | M8x1 | |
| 120.70.25.12 | 25 | 12 | 16 | 46 | M10x1 | |
| 120.70.25.14 | 25 | 14 | 18 | 46 | M10x1 | |
| 120.70.25.16 | 25 | 16 | 20 | 49 | M12x1 |
Совместимость
Связанные позиции по данным производителя — 37 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 120.70.03 указан производителем как подходящий.
Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)14
- A63.70.20Термопатрон 4,5° HSK 63 - 20 - 100, ISO 12164 [DIN 69893], HSK-A, A63.70.20
- A63.70.20.1Термопатрон 4,5° HSK 63 - 20 - 120, ISO 12164 [DIN 69893], HSK-A, A63.70.20.1
- A63.70.20.1.KТермопатрон 4,5° с каналами для СОЖ HSK 63 - 20 - 120, ISO 12164 [DIN 69893], HSK-A, A63.70.20.1.K
- A63.70.20.2Термопатрон 4,5° HSK 63 - 20 - 160, ISO 12164 [DIN 69893], HSK-A, A63.70.20.2
- A63.70.20.2.KТермопатрон 4,5° с каналами для СОЖ HSK 63 - 20 - 160, ISO 12164 [DIN 69893], HSK-A, A63.70.20.2.K
- A63.70.20.3Термопатрон 4,5° HSK 63 - 20 - 200, ISO 12164 [DIN 69893], HSK-A, A63.70.20.3
- A63.70.20.KТермопатрон 4,5° с каналами для СОЖ HSK 63 - 20 - 100, ISO 12164 [DIN 69893], HSK-A, A63.70.20.K
- A100.70.20Термопатрон 4,5° HSK 100 - 20 - 105, ISO 12164 [DIN 69893], HSK-A, A100.70.20
- A100.70.20.1Термопатрон 4,5° HSK 100 - 20 - 120, ISO 12164 [DIN 69893], HSK-A, A100.70.20.1
- A100.70.20.2Термопатрон 4,5° HSK 100 - 20 - 160, ISO 12164 [DIN 69893], HSK-A, A100.70.20.2
- A100.70.20.3Термопатрон 4,5° HSK 100 - 20 - 200, ISO 12164 [DIN 69893], HSK-A, A100.70.20.3
- A100.70.20.KТермопатрон 4,5° с каналами для СОЖ HSK 100 - 20 - 105, ISO 12164 [DIN 69893], HSK-A, A100.70.20.K
- F63.70.20Термопатрон 4,5° HSK 63 - 20 - 100, DIN 69893-6, HSK-F, F63.70.20
- F63.70.20.1Термопатрон 4,5° HSK 63 - 20 - 120, DIN 69893-6, HSK-F, F63.70.20.1
Адаптеры с хвостовиком по DIN 6987112
- 302.70.20Термопатрон 4,5° SK 30 - 20 - 100, ISO 7388-1 AD [DIN 69871 AD], 302.70.20
- 403.70.20Термопатрон 4,5° SK 40 - 20 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.70.20
- 403.70.20.1Термопатрон 4,5° SK 40 - 20 - 120, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.70.20.1
- 403.70.20.1.KТермопатрон 4,5° с каналами для СОЖ SK 40 - 20 - 120, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.70.20.1.K
- 403.70.20.2Термопатрон 4,5° SK 40 - 20 - 160, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.70.20.2
- 403.70.20.KТермопатрон 4,5° с каналами для СОЖ SK 40 - 20 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.70.20.K
- 503.71.20Термопатрон 4,5° SK 50 - 20 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.71.20
- 503.71.20.1Термопатрон 4,5° SK 50 - 20 - 120, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.71.20.1
- 503.71.20.2Термопатрон 4,5° SK 50 - 20 - 160, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.71.20.2
- 503.71.20.3Термопатрон 4,5° SK 50 - 20 - 200, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.71.20.3
- 503.71.20.KТермопатрон 4,5° с каналами для СОЖ SK 50 - 20 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.71.20.K
- DC.403.70.20Термопатрон 4,5° SK 40 - 20 - 80, ~ ISO 7388-1 AD/AF [DIN 69871 AD/B], DC, DC.403.70.20
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)7
- 505.71.20.2Термопатрон 4,5° BT 50 - 20 - 160, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 505.71.20.2
- 505.71.20.3Термопатрон 4,5° BT 50 - 20 - 200, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 505.71.20.3
- 506.71.20Термопатрон 4,5° BT 50 - 20 - 110, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 506.71.20
- 506.71.20.1Термопатрон 4,5° BT 50 - 20 - 120, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 506.71.20.1
- 506.71.20.KТермопатрон 4,5° с каналами для СОЖ BT 50 - 20 - 110, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 506.71.20.K
- DC.406.70.20Термопатрон 4,5° BT 40 - 20 - 90, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.70.20
- DC.406.70.20.1Термопатрон 4,5° BT 40 - 20 - 120, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.70.20.1
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)4
- C4.70.20Термопатрон 4,5° PSK 40 - 20 - 85, ISO 26623, полигональный хвостовик, C4.70.20
- C5.70.20Термопатрон 4,5° PSK 50 - 20 - 85, ISO 26623, полигональный хвостовик, C5.70.20
- C6.70.20Термопатрон 4,5° PSK 63 - 20 - 85, ISO 26623, полигональный хвостовик, C6.70.20
- C8.70.20.085Термопатрон 4,5° PSK 80 - 20 - 85, ISO 26623, полигональный хвостовик, C8.70.20.085
Документы по позиции
Для этой позиции документы пока не привязаны.
