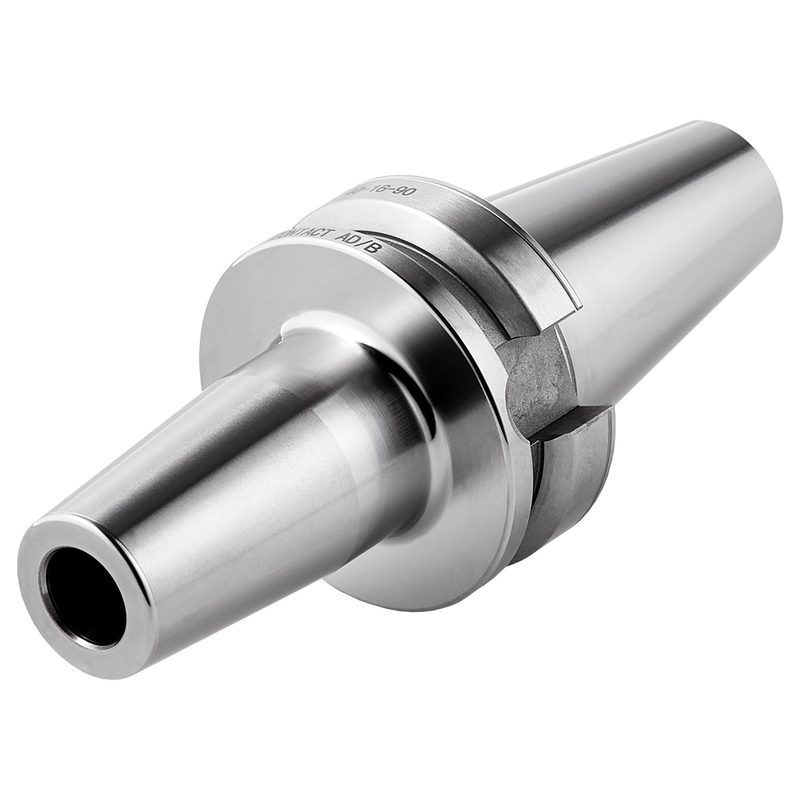

Термопатрон 4,5° BT 40 - 20 - 120, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.70.20.1
Kemmler · Термопатроны 4,5° — MAS-BT с двойным контактом (ISO 7388-2) · арт. DC.406.70.20.1

Термопатрон 4,5° BT 40 - 20 - 120, ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC, DC.406.70.20.1

Присоединение к станку (ADINTMS)Двойной контакт ~ISO 7388-2
Присоединение инструмента (ADINTWS)Горячая посадка 4,5°
Диапазон регулировки по длине (ADJRGA)10 мм
БалансировкаG2,5, 25 000 об/мин
Диаметр BD242 мм
Диаметр зажимаемого инструмента (DCONWS)20 мм
EAN4250001139452
Форма хвостовика (CNSC)JD/JF (AD/B)
Вылет (LPR)120 мм
Мин. длина зажима (LSCN)41 мм
Макс. длина зажима (LSCX)51 мм
Масса1,7 кг
Биение< 3 мкм
Конус / размер присоединенияBT-DC 40
Допуск посадочного отверстия (TDCON)h6
Резьба (THID)M16x1
Наружный диаметр носика (BTED)33 мм

Другие типоразмеры серии

Термопатроны 4,5° — MAS-BT с двойным контактом (ISO 7388-2) — 39 позиций серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по JIS B 6339 (BT MAS).

АртикулДиаметр BD2, ммДиаметр зажимаемого инструмента (DCONWS), ммВылет (LPR), ммКонус / размер присоединенияНаружный диаметр носика (BTED), ммМакс. длина зажима (LSCX), ммРезьба (THID)В список
DC.406.70.14.13414120BT-DC 402746M10x1
DC.406.70.14.23414160BT-DC 402746M10x1
DC.406.70.16341690BT-DC 402749M12x1
DC.406.70.16.13416120BT-DC 402749M12x1
DC.406.70.16.23416160BT-DC 402749M12x1
DC.406.70.18421890BT-DC 403349M12x1
DC.406.70.18.24218160BT-DC 403349M12x1
DC.406.70.20422090BT-DC 403351M16x1
DC.406.70.20.14220120BT-DC 403351M16x1Текущая
DC.406.70.20.24220120BT-DC 403351M16x1
DC.406.70.255325100BT-DC 404457M16x1
DC.406.70.325332100BT-DC 404461M16x1
Показать ещё · всего в серии 39

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к DC.406.70.20.1.

Переходники2

  • 120.70.03Термоудлинитель 4,5° 20 - 03 - 150, только для твёрдого сплава, 120.70.03
  • 120.70.12Термоудлинитель 4,5° 20 - 12 - 150, только для твёрдого сплава, с упор, 120.70.12

Принадлежности и оснастка для настройки инструмента1

  • KSG600.10Индукционный аппарат горячей посадки KSG 600 Ø 3 мм - 32 мм, KSG600.10
