Kemmler · Термопатроны 4,5° — HSK-F (DIN 69893-6) · арт. F63.70.20

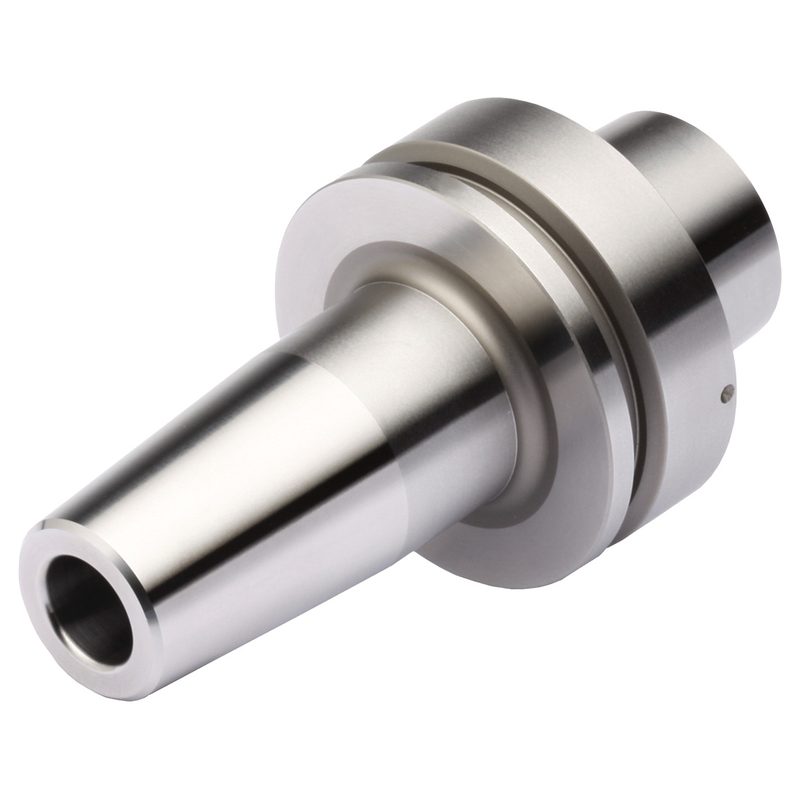

Термопатрон 4,5° HSK 63 - 20 - 100, DIN 69893-6, HSK-F, F63.70.20
| Присоединение к станку (ADINTMS) | DIN 69893-6 (HSK-F) |
|---|---|
| Присоединение инструмента (ADINTWS) | Горячая посадка 4,5° |
| Диапазон регулировки по длине (ADJRGA) | 10 мм |
| Балансировка | G2,5, 25 000 об/мин |
| Диаметр BD2 | 42 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 20 мм |
| EAN | 4250001089405 |
| Масса | 0,9 кг |
| Конус / размер присоединения | HSK-F 63 |
| Наружный диаметр носика (BTED) | 33 мм |
Другие типоразмеры серии
Термопатроны 4,5° — HSK-F (DIN 69893-6) — 32 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).
| Артикул | Диаметр BD2, мм | Диаметр зажимаемого инструмента (DCONWS), мм | Масса, кг | Наружный диаметр носика (BTED), мм | В список |
|---|---|---|---|---|---|
| F63.70.14.2 | 34 | 14 | 1,4 | 27 | |
| F63.70.16 | 34 | 16 | 0,8 | 27 | |
| F63.70.16.1 | 34 | 16 | 1,2 | 27 | |
| F63.70.16.2 | 34 | 16 | 1,5 | 27 | |
| F63.70.18 | 42 | 18 | 0,9 | 33 | |
| F63.70.18.1 | 42 | 18 | 1,3 | 33 | |
| F63.70.18.2 | 42 | 18 | 1,5 | 33 | |
| F63.70.20 | 42 | 20 | 0,9 | 33 | Текущая |
| F63.70.20.1 | 42 | 20 | 1,3 | 33 | |
| F63.70.20.2 | 42 | 20 | 1,6 | 33 | |
| F63.70.25 | 54 | 25 | 2 | 44 | |
| F63.70.32 | 54 | 32 | 1,8 | 44 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к F63.70.20.
Принадлежности и оснастка для настройки инструмента1
- KSG600.10Индукционный аппарат горячей посадки KSG 600 Ø 3 мм - 32 мм, KSG600.10
