Canela · Фрезы сборные — фрезы уступа · арт. 122293063

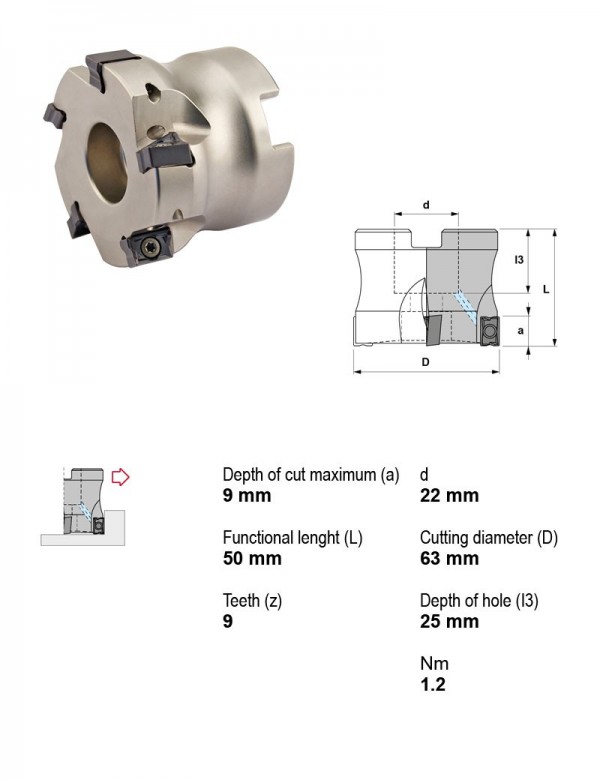

Фреза сборная Ø63 мм, 9 зуб., хвостовик Ø22 мм, Задний угол Отрицательный
| Применение | Фрезы уступа |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Есть |
| Диаметр резания | 63 мм |
| Диаметр хвостовика | 22 мм |
| Длина | 50 мм |
| Задний угол | Отрицательный |
| Число зубьев | 9 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы уступа — 58 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|---|
| 122237020 | Хвостовик с лыской Weldon | Есть | 20 | 20 | 100 | Отрицательный | 2 | |
| 122237025 | Хвостовик с лыской Weldon | Есть | 25 | 25 | 100 | Отрицательный | 3 | |
| 122237032 | Хвостовик с лыской Weldon | Есть | 32 | 32 | 110 | Отрицательный | 4 | |
| 122293032 | Насадная фреза (под оправку) | Есть | 32 | 16 | 40 | Отрицательный | 4 | |
| 122293040 | Насадная фреза (под оправку) | Есть | 40 | 16 | 40 | Отрицательный | 5 | |
| 122293050 | Насадная фреза (под оправку) | Есть | 50 | 22 | 40 | Отрицательный | 7 | |
| 122293063 | Насадная фреза (под оправку) | Есть | 63 | 22 | 50 | Отрицательный | 9 | Текущая |
| 123002020 | Цилиндрический хвостовик | Нет | 20 | 20 | 200 | Положительный | 1 | |
| 123002025 | Цилиндрический хвостовик | Нет | 25 | 25 | 200 | Положительный | 2 | |
| 123002032 | Цилиндрический хвостовик | Нет | 32 | 32 | 250 | Положительный | 3 | |
| 123002040 | Цилиндрический хвостовик | Нет | 40 | 32 | 250 | Положительный | 4 | |
| 123006025 | Фреза с резьбовым присоединением | Нет | 25 | M12 | 35 | Положительный | 2 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 122293063.
Пластины фрезерные2
- LNMM100605ML30Пластина фрезерная, прямоугольная 90°, IC 6,5 мм, сплав ML30
- LNMM100605TL40Пластина фрезерная, прямоугольная 90°, IC 6,5 мм, сплав TL40
Винты для пластин1
- 912.12Винт под шестигранник M12×1,7
Державки резьбовые токарные1
- PSC80-SER55080-22Державка резьбовая Ø80 мм
Корпуса сборных фрез1
- 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
