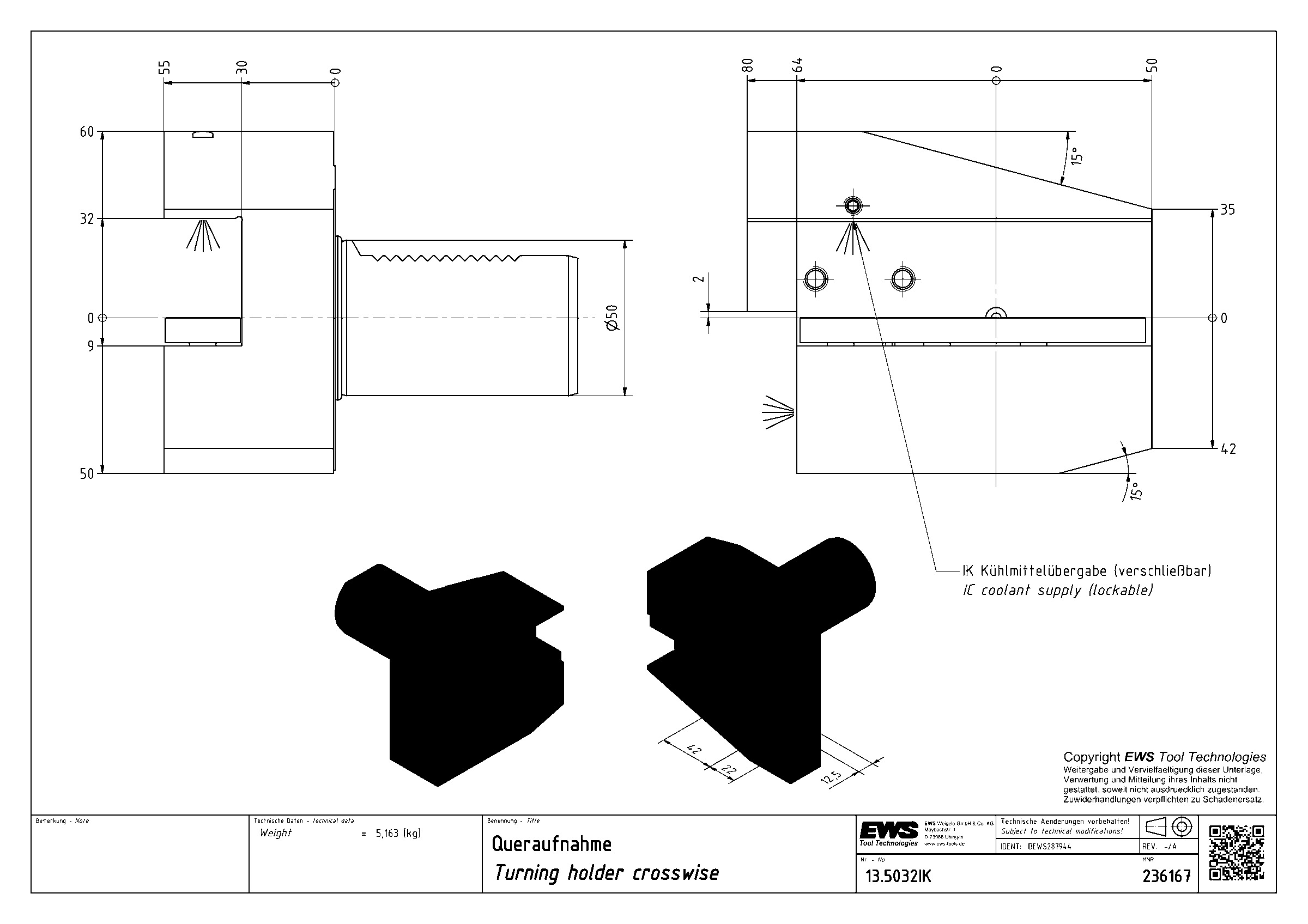

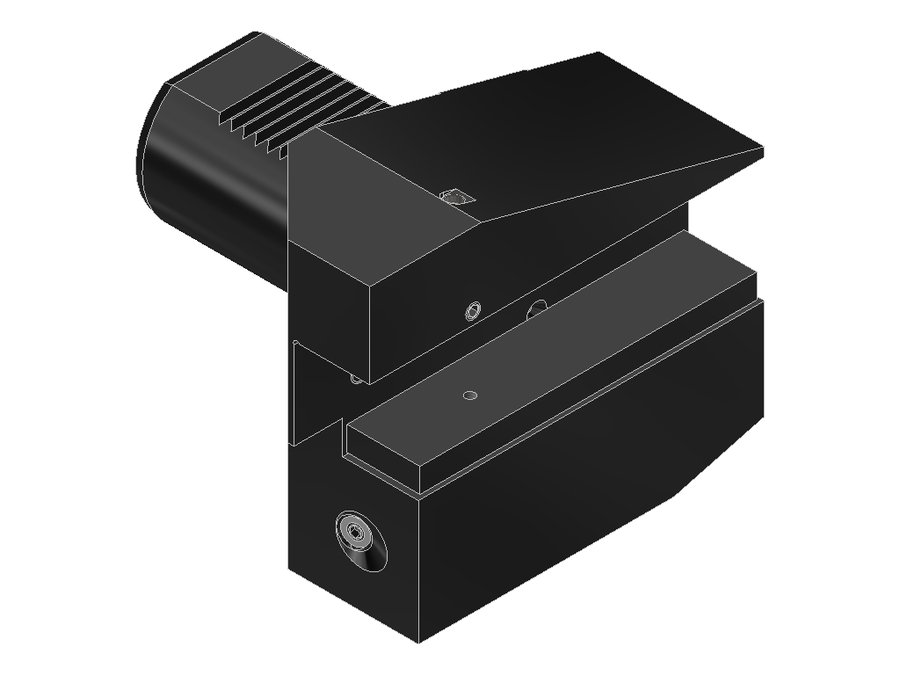

Державка токарная поперечная EWS 13.5032IK, хвостовик Ø50, сечение 32×32 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 13.5032IK

Державка токарная поперечная EWS 13.5032IK, хвостовик Ø50, сечение 32×32 мм

Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR55 мм
Масса5,163 кг
Высота110 мм
Общая длина133 мм
Ширина130 мм
Заказной номер EWS236167
Радиальная высота60 мм
Радиальная ширина80 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 13.5032IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, удлинённое исполнение, перевёрнутая, форма B8

Токарная державка по DIN 69880/ISO 10889, левого исполнения, перевёрнутая, для левых токарных инструментов. Удлинённое исполнение подходит для операций, где применяются центры или где ход по X ограничен из-за риска столкновения.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
12.5032/25VDI50хвостовик 32x32503055133
12.5032IKVDI50хвостовик 32x32503055133
12.6032/25VDI60хвостовик 32x32603060154
13.3020/16VDI30хвостовик 20x2030224095
13.4025/20VDI40хвостовик 25x25402244107
13.4025IKVDI40хвостовик 25x25402244107
13.5032IKVDI50хвостовик 32x32503055133Текущая
13.6032/25VDI60хвостовик 32x32603060154
14.2516/12VDI25хвостовик 16x1625163078
14.4025/20VDI40хвостовик 25x25402244107
14.4025IKVDI40хвостовик 25x25402244107
14.5032/25VDI50хвостовик 32x32503055133

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 13.5032IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
