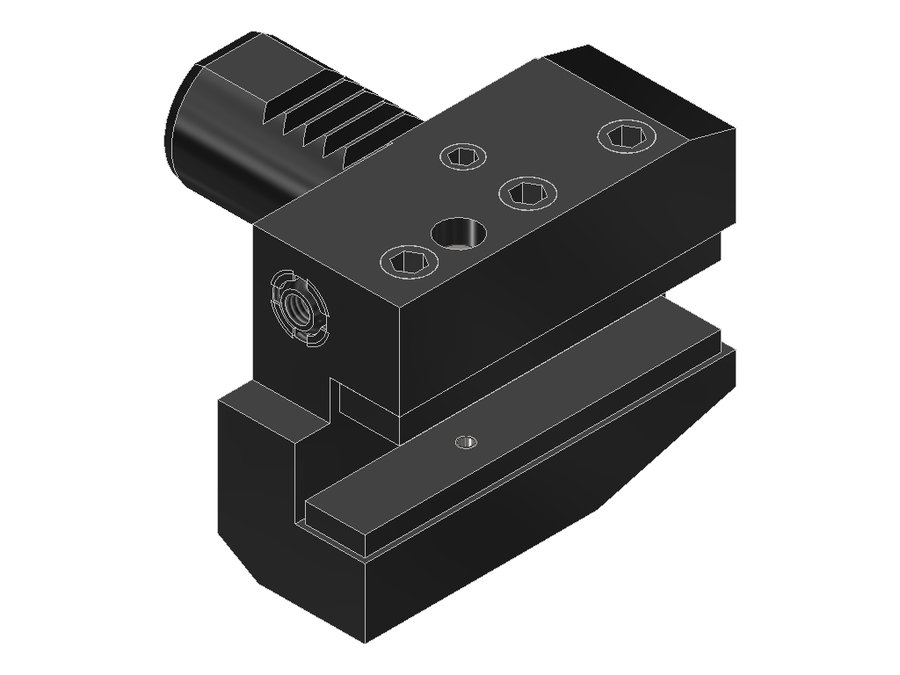

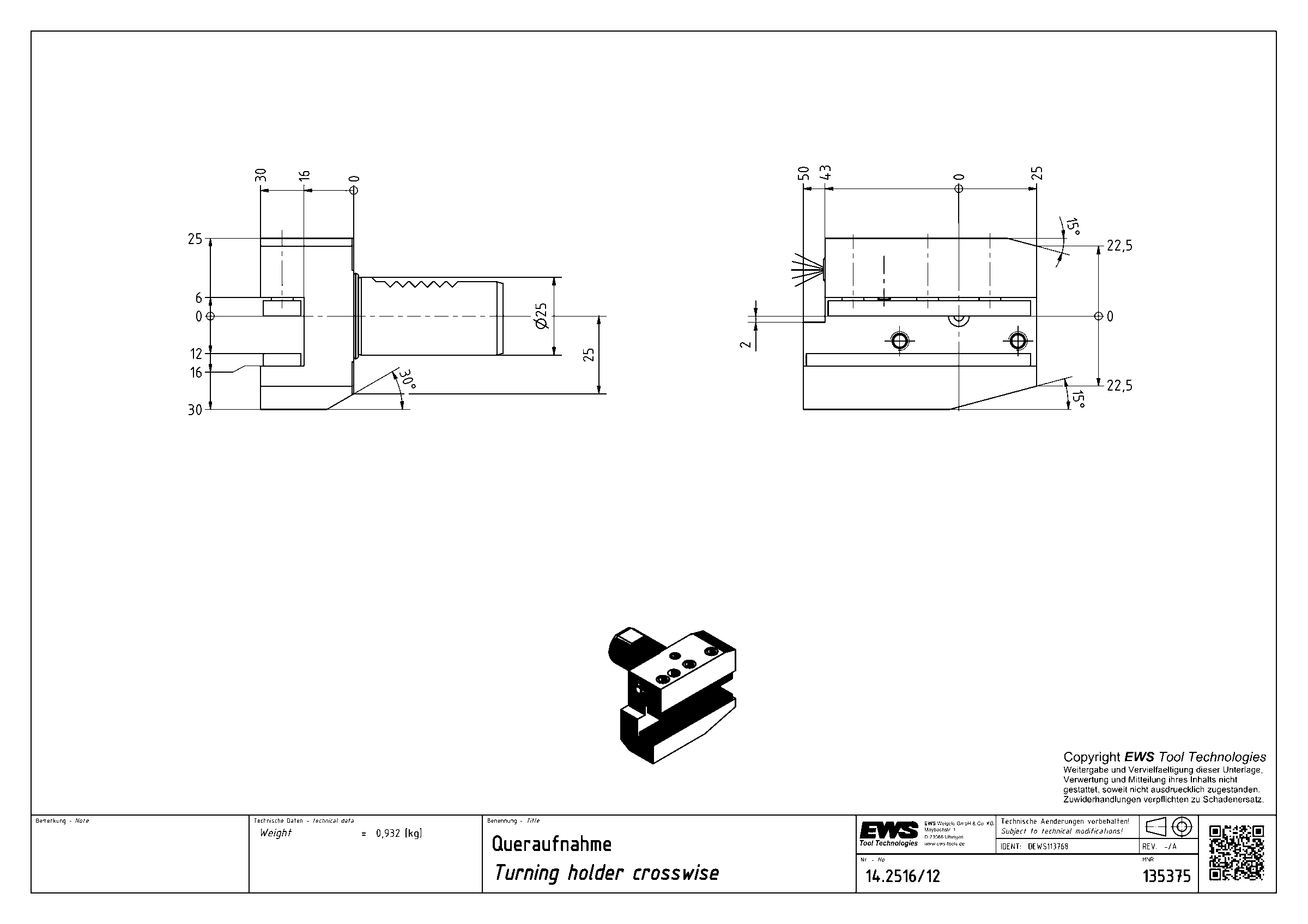

Державка токарная поперечная EWS 14.2516/12, хвостовик Ø25, сечение 16×12 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 14.2516/12

Державка токарная поперечная EWS 14.2516/12, хвостовик Ø25, сечение 16×12 мм

Угол выхода90°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT16160115
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментахвостовик 16x16
Функциональная длина16 мм
Вылет LPR30 мм
Масса0,932 кг
Высота55 мм
Общая длина78 мм
Ширина75 мм
Заказной номер EWS135375
Радиальная высота30 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 14.2516/12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, удлинённое исполнение, форма B6

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов. Удлинённое исполнение подходит для операций, где применяются центры или где ход по X ограничен из-за риска столкновения.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
12.5032IKVDI50хвостовик 32x32503055133
12.6032/25VDI60хвостовик 32x32603060154
13.3020/16VDI30хвостовик 20x2030224095
13.4025/20VDI40хвостовик 25x25402244107
13.4025IKVDI40хвостовик 25x25402244107
13.5032IKVDI50хвостовик 32x32503055133
13.6032/25VDI60хвостовик 32x32603060154
14.2516/12VDI25хвостовик 16x1625163078Текущая
14.4025/20VDI40хвостовик 25x25402244107
14.4025IKVDI40хвостовик 25x25402244107
14.5032/25VDI50хвостовик 32x32503055133
14.6032/25VDI60хвостовик 32x32603060154

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 14.2516/12.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
