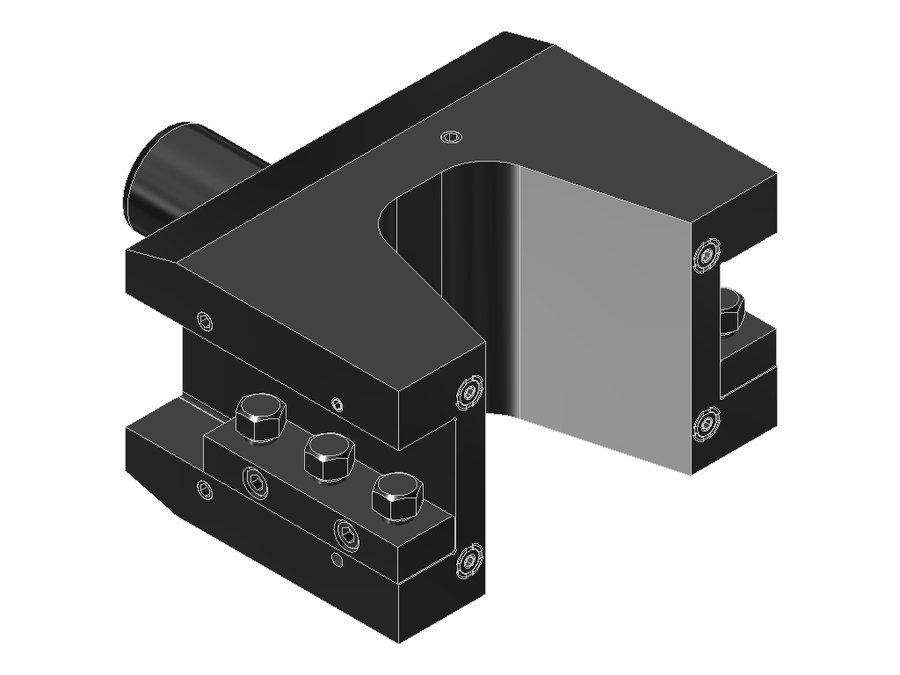

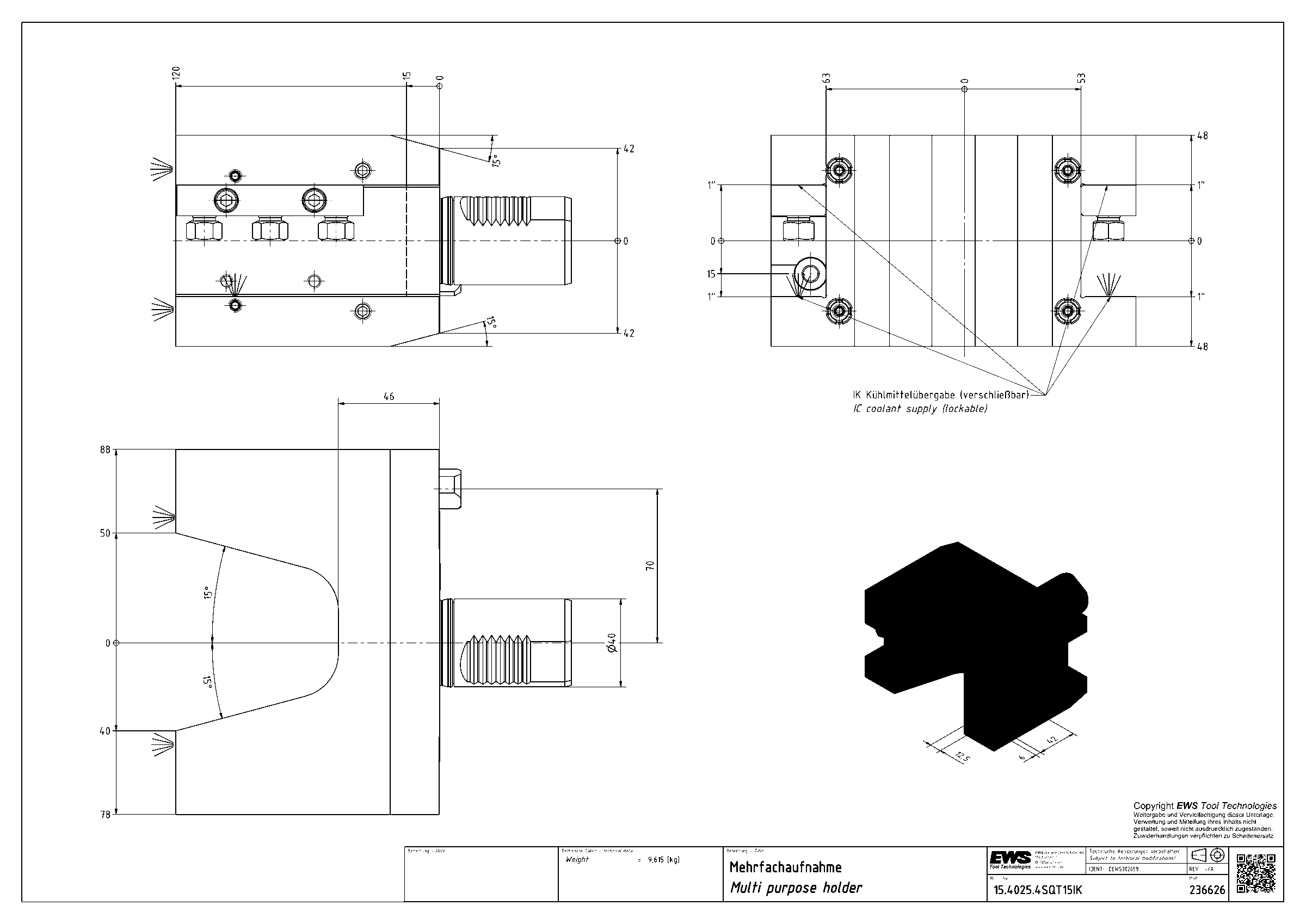

Державка универсальная EWS 15.4025.4SQT15IK, хвостовик Ø40, сечение 25,4×25,4 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.4025.4SQT15IK

Державка универсальная EWS 15.4025.4SQT15IK, хвостовик Ø40, сечение 25,4×25,4 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаVKT16160135
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 1"x1"
Вылет LPR120 мм
Масса9,615 кг
Высота96 мм
Общая длина180 мм
Ширина166 мм
Заказной номер EWS236626
Радиальная высота48 мм
Радиальная ширина88 мм
Функциональная ширина63 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.4025.4SQT15IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.4019.05SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 3/4"x3/4"10076160
15.4020MP61040VDI40хвостовик 20x2010076160
15.4020MP610IK40VDI40хвостовик 20x2010076160
15.4020SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 20x2010076160
15.4020SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 20x2010076160
15.4025.4SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12096180
15.4025.4SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12096180Текущая
15.4025/2040VDI40хвостовик 25x257280,5135
15.4025CTX40VDI40хвостовик 25x2510096163
15.4025CTXIK40VDI40хвостовик 25x2510096163
15.4025G400IKW40VDI40хвостовик 25x258596148
15.4025IK40VDI40хвостовик 25x257280,5135

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.4025.4SQT15IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
