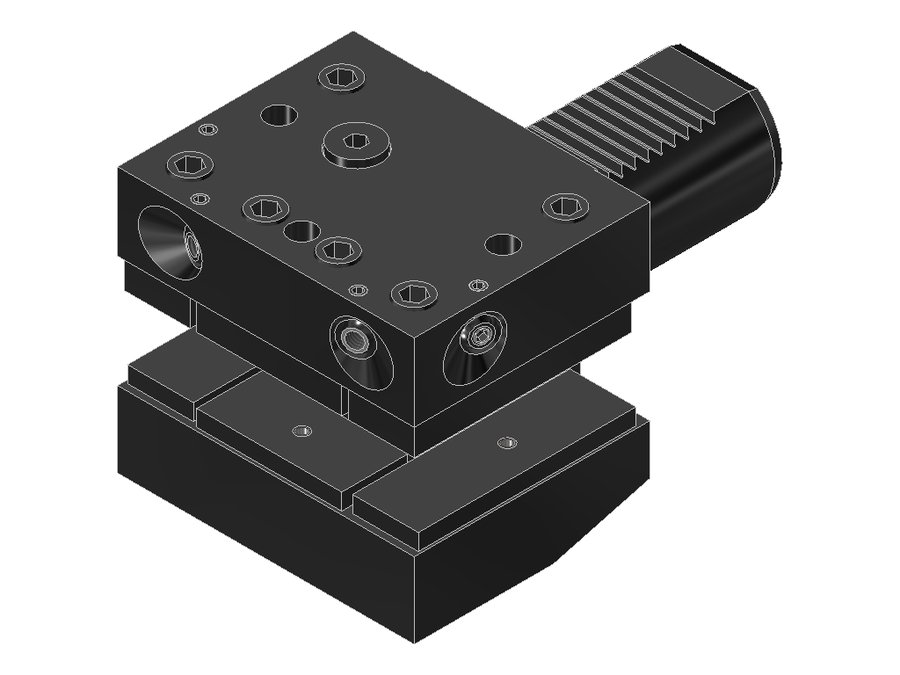

Державка универсальная EWS 15.4025/20, хвостовик Ø40, сечение 25×20 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.4025/20

Державка универсальная EWS 15.4025/20, хвостовик Ø40, сечение 25×20 мм

Угол выхода0°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Функциональная длина50 мм
Вылет LPR72 мм
Масса3,723 кг
Высота80,5 мм
Общая длина135 мм
Ширина90 мм
Заказной номер EWS135443
Радиальная высота48 мм
Радиальная ширина42,5 мм
Функциональная ширина21 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.4025/20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать три инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.4020MP61040VDI40хвостовик 20x2010076160
15.4020MP610IK40VDI40хвостовик 20x2010076160
15.4020SQT1040VDI40, хвостовик повёрнут на 30°хвостовик 20x2010076160
15.4020SQT10IK40VDI40, хвостовик повёрнут на 30°хвостовик 20x2010076160
15.4025.4SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12096180
15.4025.4SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12096180
15.4025/2040VDI40хвостовик 25x257280,5135Текущая
15.4025CTX40VDI40хвостовик 25x2510096163
15.4025CTXIK40VDI40хвостовик 25x2510096163
15.4025G400IKW40VDI40хвостовик 25x258596148
15.4025IK40VDI40хвостовик 25x257280,5135
15.4025IK-PL40VDI40 Prolineхвостовик 25x258595148

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.4025/20.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100
