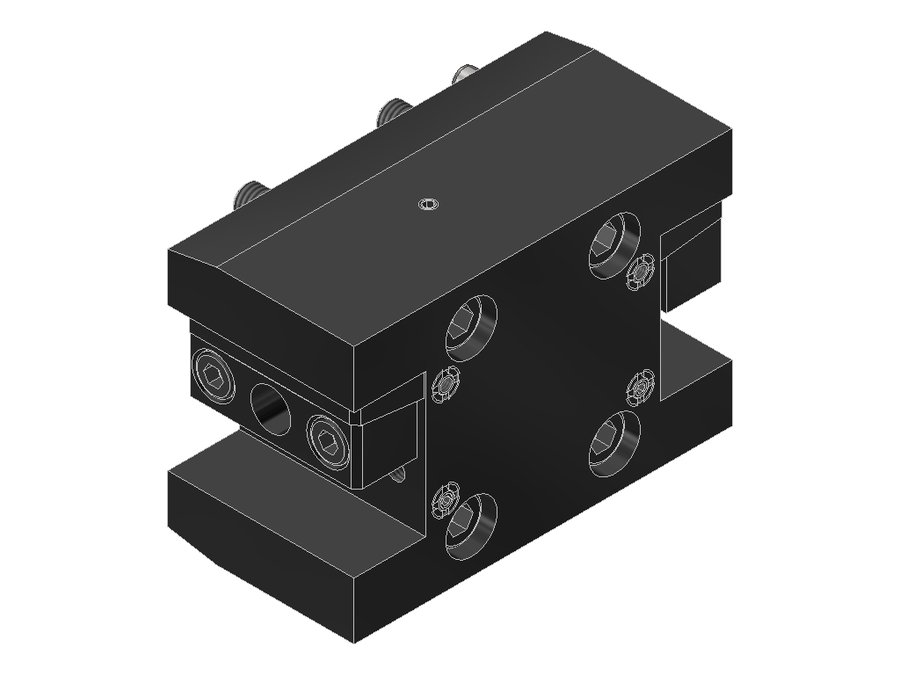

Державка универсальная EWS 15.WT25025#01, BMT Nakamura WT 250, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.WT25025#01

Державка универсальная EWS 15.WT25025#01, BMT Nakamura WT 250, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT55C
Присоединение инструментахвостовик 25x25
Вылет LPR65 мм
Высота90 мм
Общая длина70,4 мм
Ширина132 мм
Заказной номер EWS216265
Радиальная высота45 мм
Радиальная ширина66 мм
Функциональная ширина41 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.WT25025#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMTC4QSM200BMT68 MazakPSC 40728596
15.BMTC4QSM200ÜKBMT68 MazakPSC 40728596
15.BMTC4QYNZBMT40 DMG MoriPSC 407210084,1
15.BMTC4SL200BMT32EPSC 40609871
15.BMTC4SL200ÜKBMT32EPSC 40609871
15.BMTC4TW10BMT55CPSC 40518070
15.BMTC4TW10ÜKBMT55CPSC 40518070
15.BMTC5NLBMT60 DMG MoriPSC 5095108110
15.BMTC5NLÜKBMT60 DMG MoriPSC 5095108110
15.WT25020BMT55Cхвостовик 20x20658070,4
15.WT25025#01BMT55Cхвостовик 25x25659070,4Текущая
15.WT25025IKBMT55Cхвостовик 25x25659070,4

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.WT25025#01.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
