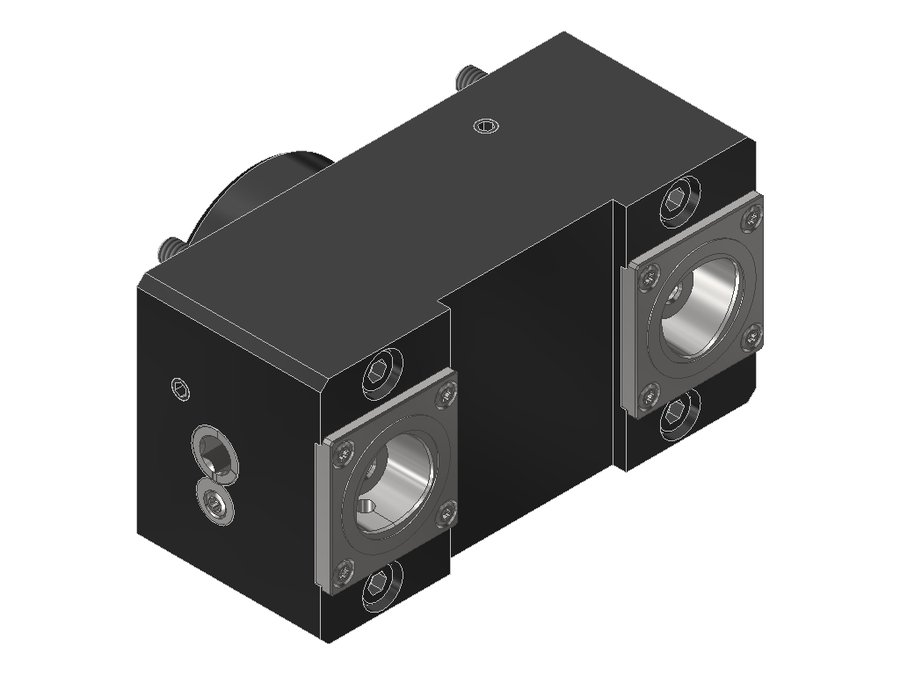

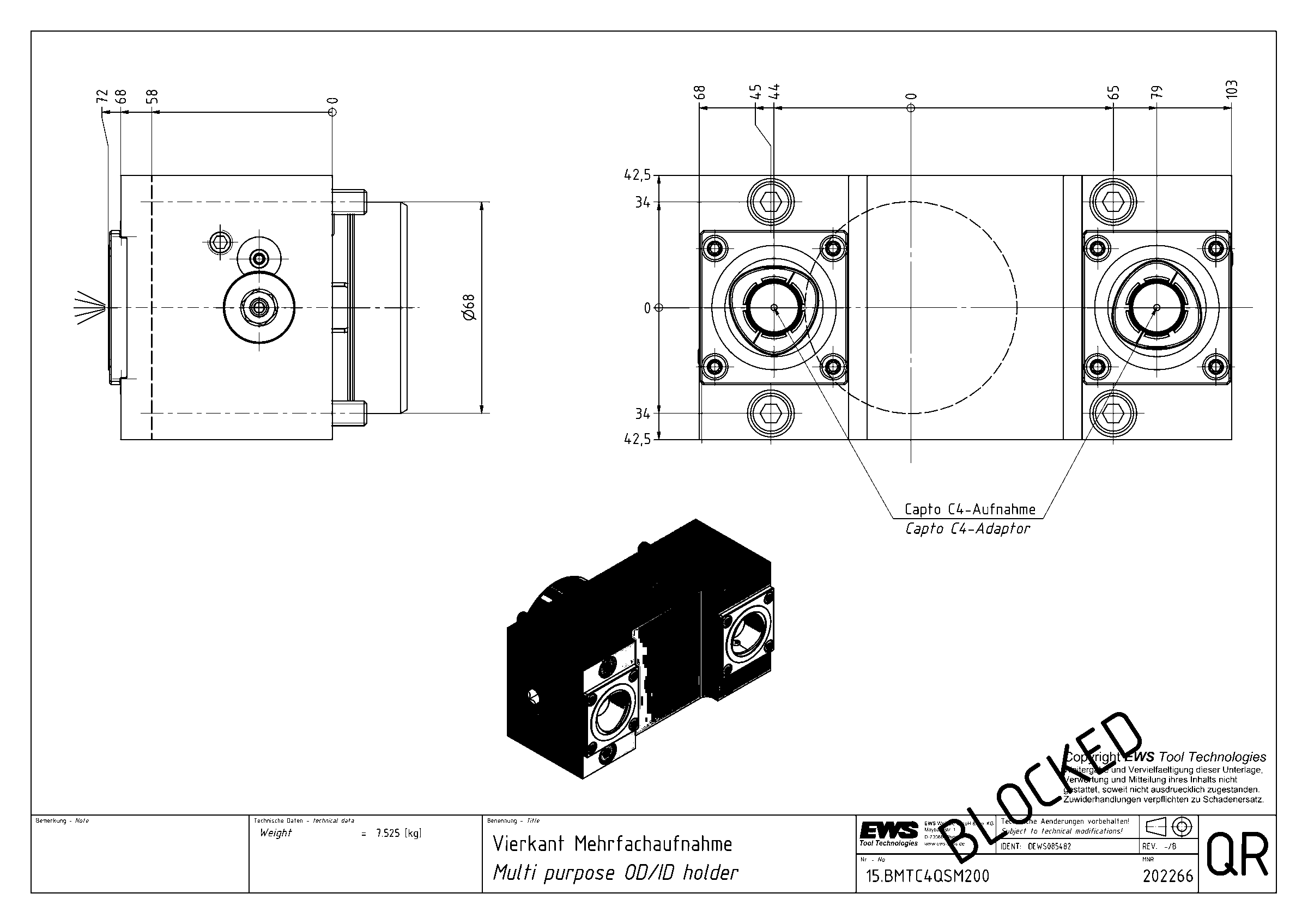

Державка универсальная EWS 15.BMTC4QSM200, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMTC4QSM200

Державка универсальная EWS 15.BMTC4QSM200, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаCCS04000195
Исполнениенейтральное
Присоединение к станкуBMT68 Mazak
Присоединение инструментаPSC 40
Функциональная длина72 мм
Вылет LPR72 мм
Масса7,441 кг
Высота85 мм
Общая длина96 мм
Ширина161 мм
Заказной номер EWS202266
Радиальная высота42,5 мм
Радиальная ширина68 мм
Функциональная ширина113 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMTC4QSM200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват
