Canela · Фрезы сборные — торцевые и фасочные фрезы · арт. 184593050

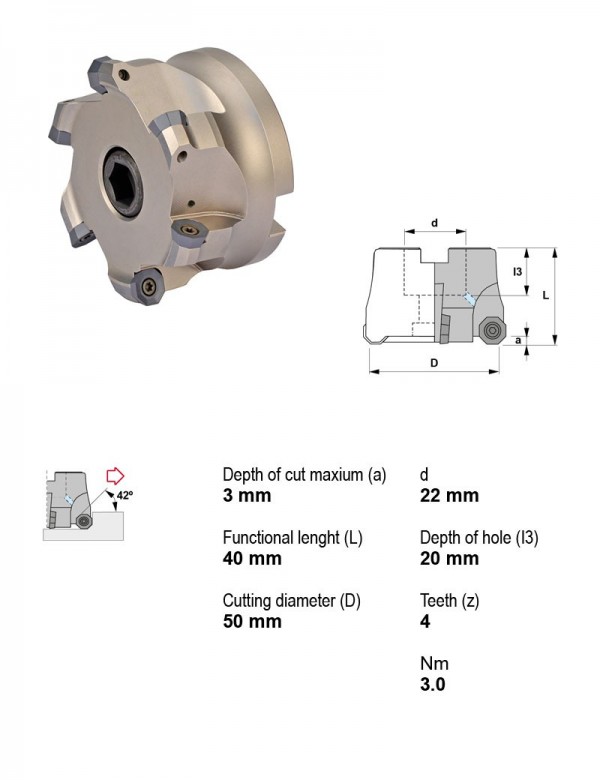

Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Есть, Задний угол Положительный
| Применение | Торцевые и фасочные фрезы |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Есть |
| Диаметр резания | 50 мм |
| Диаметр хвостовика | 22 мм |
| Длина | 40 мм |
| Задний угол | Положительный |
| Число зубьев | 4 шт. |
Другие типоразмеры серии
Фрезы сборные — торцевые и фасочные фрезы — 108 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|---|
| 174899200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 60 | Положительный | 12 | |
| 174899250 | Насадная фреза (под оправку) | Нет | 250 | 60 | 60 | Положительный | 16 | |
| 174899315 | Насадная фреза (под оправку) | Нет | 315 | 60 | 60 | Положительный | 20 | |
| 174899400 | Насадная фреза (под оправку) | Нет | 400 | 60 | 60 | Положительный | 22 | |
| 174899500 | Насадная фреза (под оправку) | Нет | 500 | 60 | 60 | Положительный | 28 | |
| 184593040 | Насадная фреза (под оправку) | Есть | 40 | 16 | 40 | Положительный | 4 | |
| 184593050 | Насадная фреза (под оправку) | Есть | 50 | 22 | 40 | Положительный | 4 | Текущая |
| 184593063 | Насадная фреза (под оправку) | Есть | 63 | 27 | 50 | Положительный | 5 | |
| 184593080 | Насадная фреза (под оправку) | Есть | 80 | 32 | 50 | Положительный | 6 | |
| 184593100 | Насадная фреза (под оправку) | Есть | 100 | 40 | 50 | Положительный | 7 | |
| 184599160 | Насадная фреза (под оправку) | Нет | 160 | 40 | 63 | Положительный | 10 | |
| 184599200 | Насадная фреза (под оправку) | Нет | 200 | 60 | 63 | Положительный | 12 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 184593050.
Винты для пластин1
- 912.10Винт под шестигранник M10×1,5 912.10
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Пластины фрезерные1
- ODMT040408TIN21Пластина фрезерная, octogonal 135°, IC 12,7 мм, сплав TIN21
Документы по позиции
Для этой позиции документы пока не привязаны.
