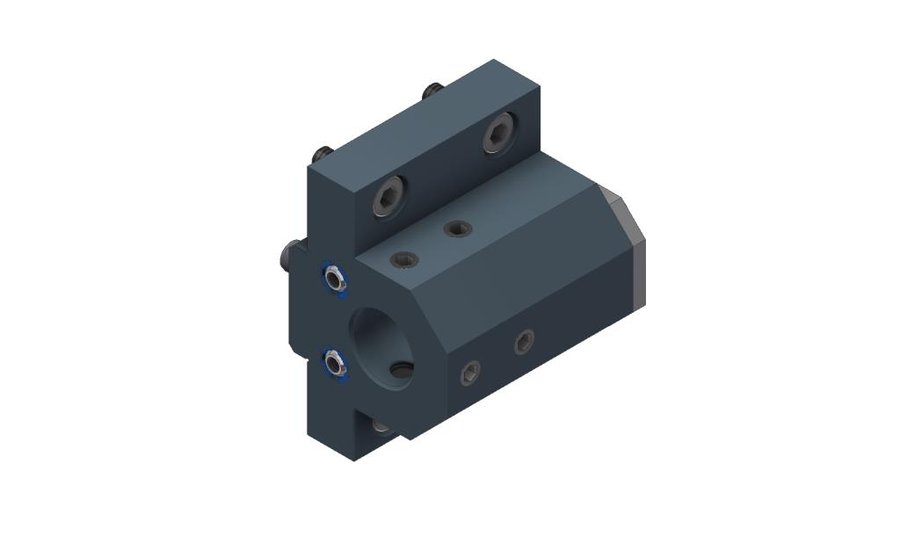

Державка комбинированная EWS 19.BMT25QTNX100, BMT, сверло Ø25
EWS · Державки комбинированные EWS, присоединение к станку BMT · арт. 19.BMT25QTNX100

Державка комбинированная EWS 19.BMT25QTNX100, BMT, сверло Ø25

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB076C0015
Присоединение к станкуBMT45x76 Mazak
Функциональная длина30 мм
Вылет LPR57 мм
Масса2,054 кг
Высота95 мм
Общая длина64,4 мм
Ширина76 мм
Заказной номер EWS118898

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

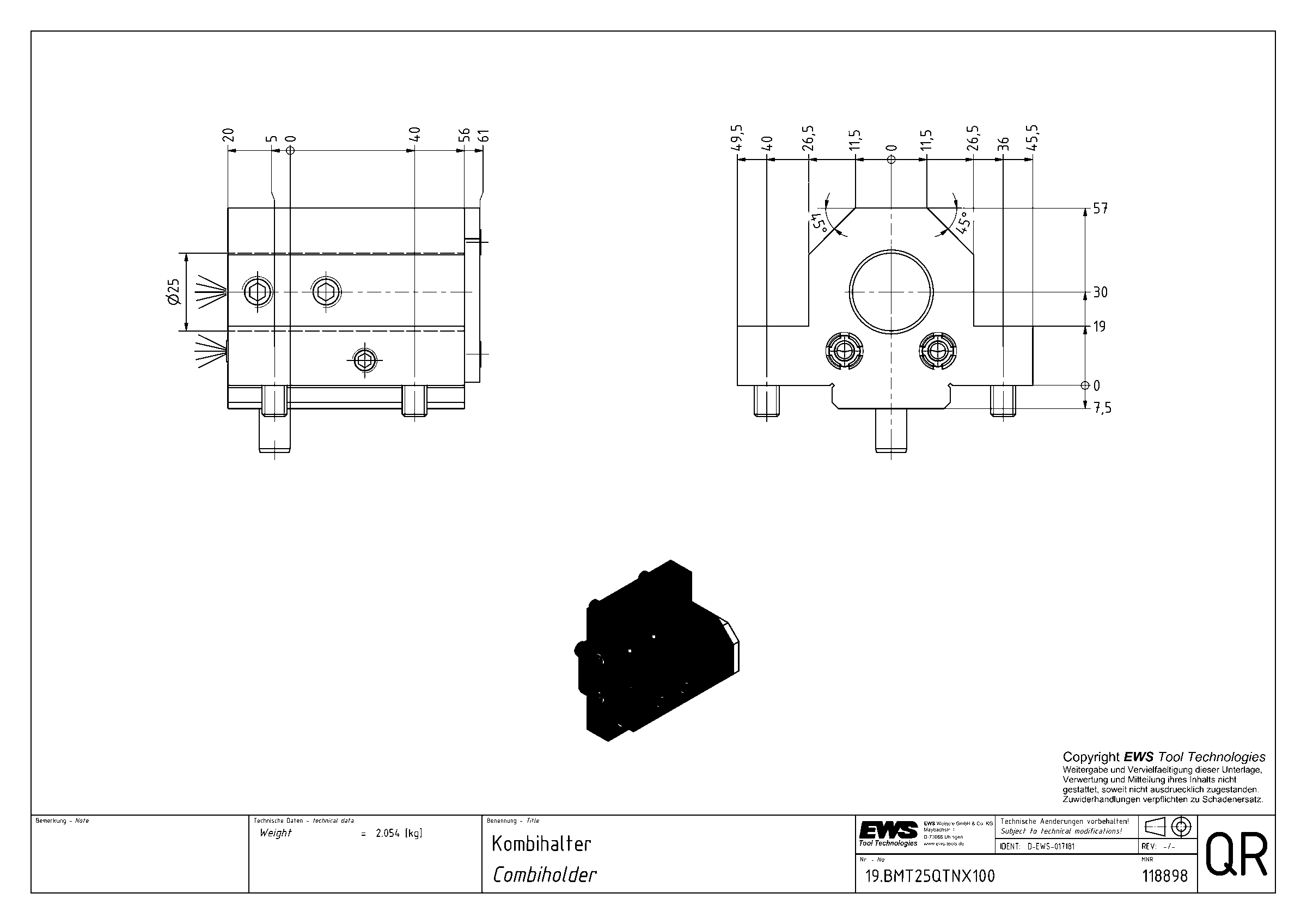

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки комбинированные EWS, присоединение к станку BMT — 2 позиции серии, EWS.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммШирина, ммВ список
19.BMT25QTNX100BMT45x76 Mazak30579564,476Текущая
QT1501BMT60x94 Mazak508011487,595

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
