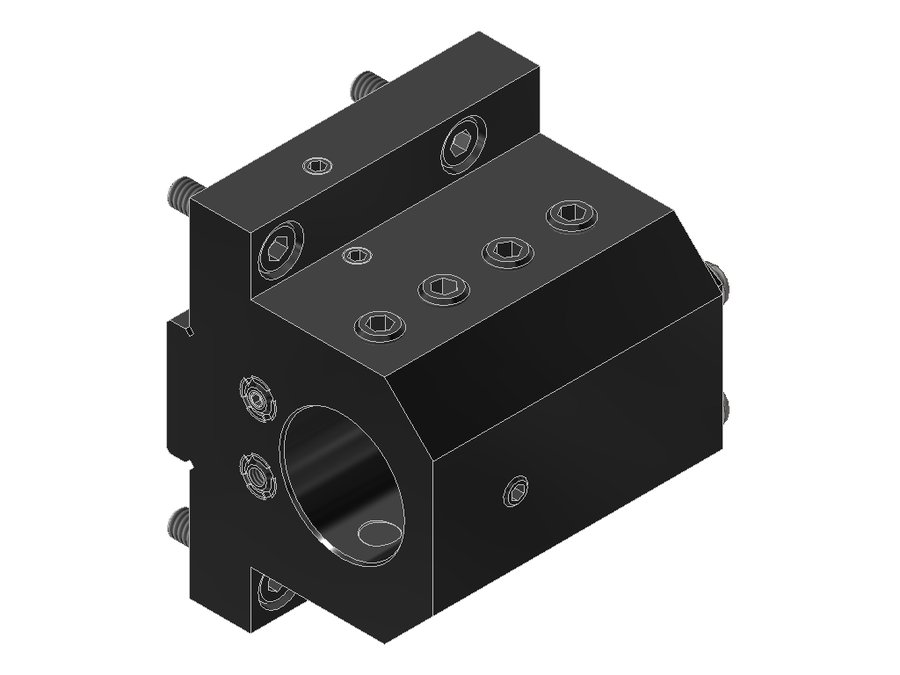

Державка комбинированная EWS QT1501, блок, сверло Ø40
EWS · Державки комбинированные EWS, присоединение к станку BMT · арт. QT1501

Державка комбинированная EWS QT1501, блок, сверло Ø40

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB094B0015
Код интерфейса инструментаZYL04002215
Исполнениелевое
Присоединение к станкуBMT60x94 Mazak
Присоединение инструментаборштанга Ø40
Функциональная длина50 мм
Вылет LPR80 мм
Масса4,248 кг
Высота114 мм
Общая длина87,5 мм
Ширина95 мм
Заказной номер EWS136853

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

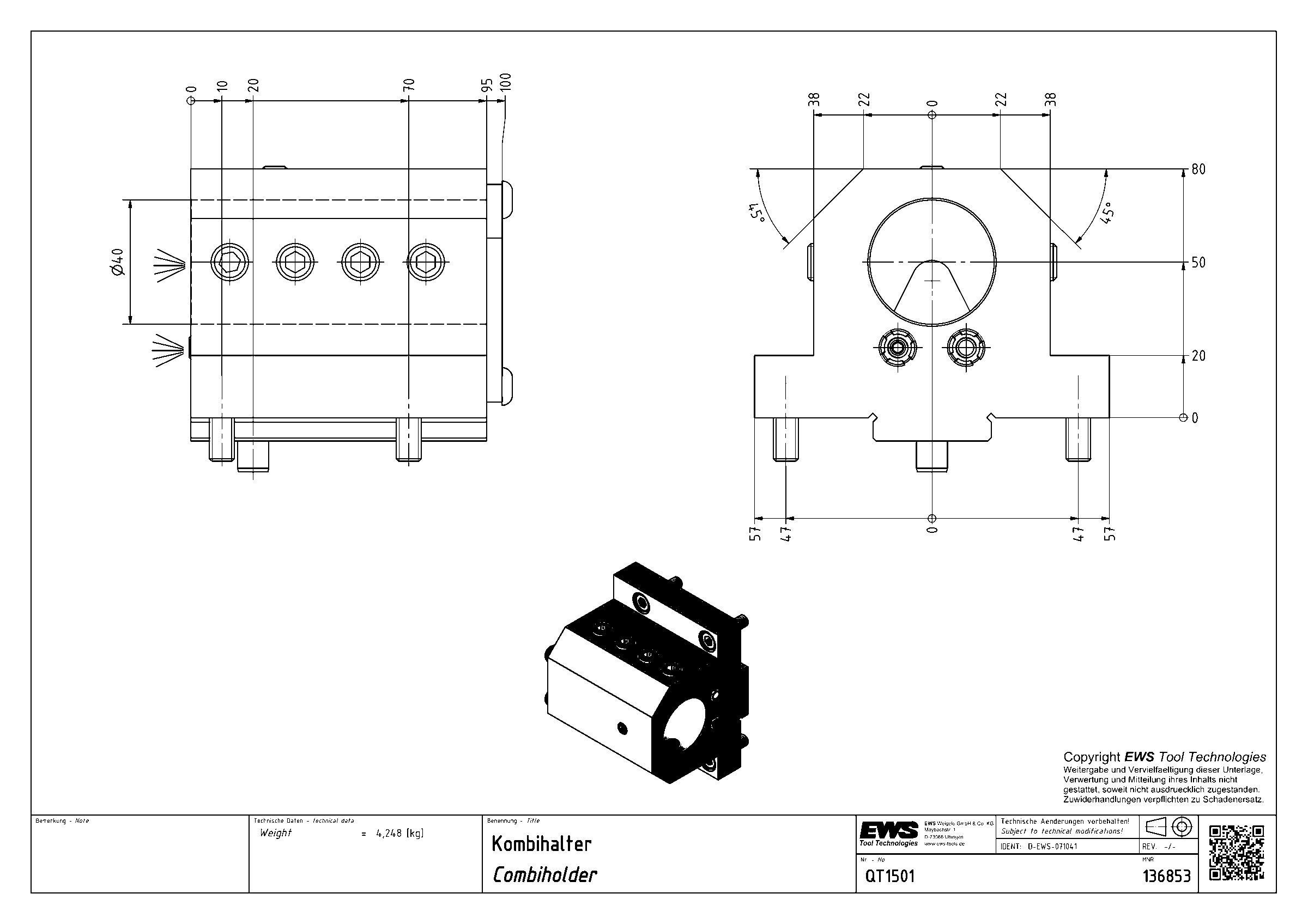

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки комбинированные EWS, присоединение к станку BMT — 2 позиции серии, EWS.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммШирина, ммВ список
19.BMT25QTNX100BMT45x76 Mazak30579564,476
QT1501BMT60x94 Mazak508011487,595Текущая
