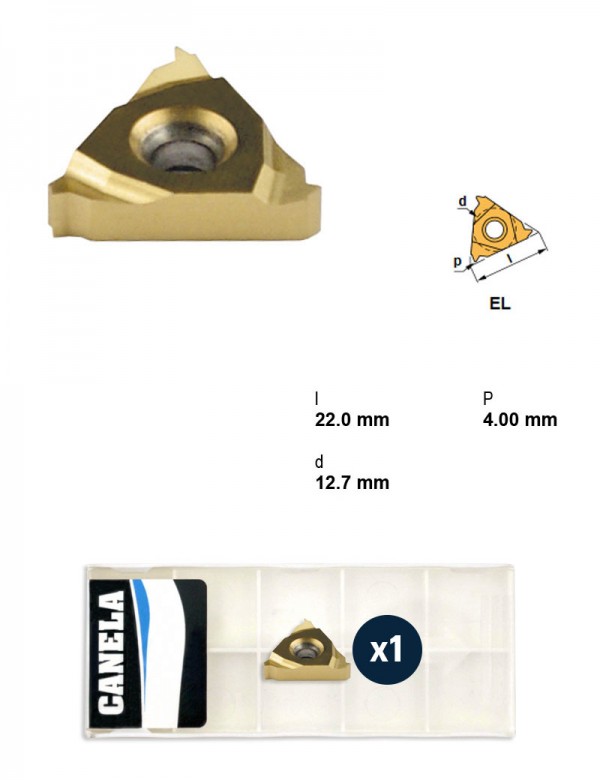

Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, левое
| Шаг | 4 мм |
|---|---|
| Тип резьбы | ISO |
| Применение | Резьбонарезание |
| Направление резания | Левое |
| Марка сплава | TIN25 |
| I.C. | 12,7 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,95 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул 22EL-400ISOTIN25 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу 22EL-400ISOTIN25 →
Материалы
Резьба: зачем нужна подкладка под пластиной
Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 16NR-A60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-AG55-TDTIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-AG55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-AG60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-G55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-G60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 22EL-400ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | Текущая |
| 22EL-N55TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | |
| 22EL-N60TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | |
| 22ER-5WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-6WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-7WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое |
Совместимость
Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 22EL-400ISOTIN25 указан производителем как подходящий.
Державки резьбовые токарные17
- CTANL2525M22Державка резьбовая, 25X25, левое, Под пластину, I.C. 12,7 мм
- CTANL3232P22Державка резьбовая, 32X32, левое, Под пластину, I.C. 12,7 мм
- CTANL4040R22Державка резьбовая, 40X40, левое, Под пластину, I.C. 12,7 мм
- CTXNL2525M22Державка резьбовая, 25X25, левое, Под пластину, I.C. 12,7 мм
- CTXNL3232P22Державка резьбовая, 32X32, левое, Под пластину, I.C. 12,7 мм
- CTXNL4040R22Державка резьбовая, 40X40, левое, Под пластину, I.C. 12,7 мм
- PSC32-SEL22040-22Державка резьбовая Ø32 мм, Диаметр корпуса 22 мм, Длина корпуса 40 мм, Присоединение PSC, левое
- PSC40-SEL27050-22Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Присоединение PSC, левое
- PSC50-SEL35060-22Державка резьбовая Ø50 мм, Диаметр корпуса 35 мм, Длина корпуса 60 мм, Присоединение PSC, левое
- PSC63-SEL45065-22Державка резьбовая Ø63 мм, Диаметр корпуса 45 мм, Длина корпуса 65 мм, левое
- PSC80-SEL55080-22Державка резьбовая Ø80 мм, левое
- STANL2525M22Державка резьбовая, 25X25, левое, Под пластину, I.C. 12,7 мм
- STANL3232P22Державка резьбовая, 32X32, левое, Под пластину, I.C. 12,7 мм
- STANL4040R22Державка резьбовая, 40X40, левое, Под пластину, I.C. 12,7 мм
- STXNL2525M22Державка резьбовая, 25X25, левое, Под пластину, I.C. 12,7 мм
- STXNL3232P22Державка резьбовая, 32X32, левое, Под пластину, I.C. 12,7 мм
- STXNL4040R22Державка резьбовая, 40X40, левое, Под пластину, I.C. 12,7 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
