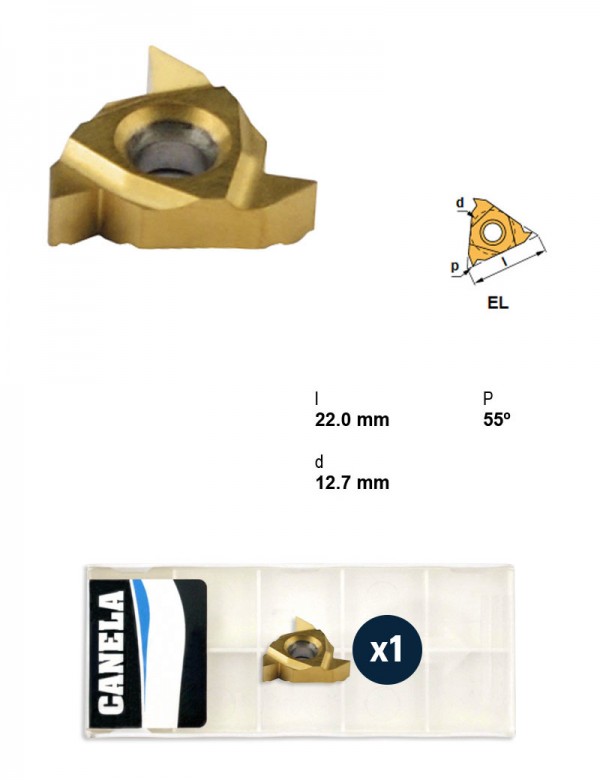

Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 22EL-N55TIN25
Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
| Профиль резьбы | 55° |
|---|---|
| Применение | Резьбонарезание |
| Направление резания | Левое |
| Марка сплава | TIN25 |
| I.C. | 12,7 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,95 мм |
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 16NR-AG55-TDTIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-AG55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-AG60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-G55TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16NR-G60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 22EL-400ISOTIN25 | ISO | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | |
| 22EL-N55TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | Текущая |
| 22EL-N60TIN25 | — | TIN25 | 12,7 | Отрицательный | 4,95 | Левое | |
| 22ER-5WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-6WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-7WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое | |
| 22ER-8WTIN25 | Whitworth | TIN25 | 12,7 | Отрицательный | 4,95 | Правое |
Совместимость
Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 22EL-N55TIN25 указан производителем как подходящий.
Державки резьбовые токарные17
- CTANL2525M22Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм
- CTANL3232P22Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм
- CTANL4040R22Державка резьбовая, 40X40, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм
- CTXNL2525M22Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм
- CTXNL3232P22Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм
- CTXNL4040R22Державка резьбовая, 40X40, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм
- PSC32-SEL22040-22Державка резьбовая Ø32 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC40-SEL27050-22Державка резьбовая Ø40 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC50-SEL35060-22Державка резьбовая Ø50 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC63-SEL45065-22Державка резьбовая Ø63 мм, Применение Наружная резьба, Крепление пластины Центральный винт
- PSC80-SEL55080-22Державка резьбовая Ø80 мм
- STANL2525M22Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
- STANL3232P22Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
- STANL4040R22Державка резьбовая, 40X40, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
- STXNL2525M22Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
- STXNL3232P22Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
- STXNL4040R22Державка резьбовая, 40X40, Крепление пластины Центральный винт, Направление резания Левое, Под пластину, I.C. 12,7 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
