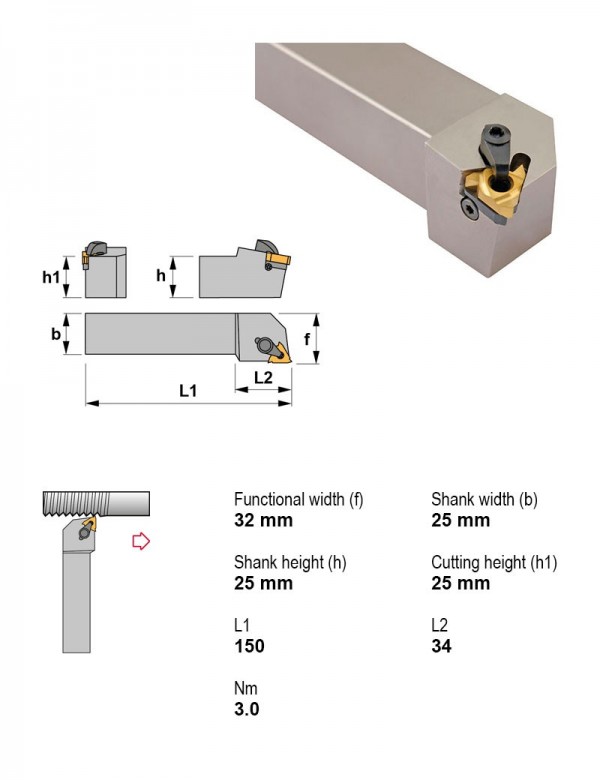

Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм
Canela · Державки резьбовые — прижим сверху · арт. CTXNL2525M22

Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Левое, Под пластину, I.C. 12,7 мм

ПрименениеНаружная резьба
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.12.7 мм
Сечение державки25X25

Другие типоразмеры серии

Державки резьбовые — прижим сверху — 63 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеНаправление резанияСечение державкиПод пластину, I.C., ммВ список
CTANR4040R27Наружная резьбаКвадратный хвостовикПравое40X40—
CTANR5050S27Наружная резьбаКвадратный хвостовикПравое50X50—
CTXNL1212F16Наружная резьбаКвадратный хвостовикЛевое12X129.52
CTXNL1616H16Наружная резьбаКвадратный хвостовикЛевое16X169.52
CTXNL2020K16Наружная резьбаКвадратный хвостовикЛевое20X209.52
CTXNL2525M16Наружная резьбаКвадратный хвостовикЛевое25X259.52
CTXNL2525M22Наружная резьбаКвадратный хвостовикЛевое25X2512.7Текущая
CTXNL2525M27Наружная резьбаКвадратный хвостовикЛевое25X25—
CTXNL3232P16Наружная резьбаКвадратный хвостовикЛевое32X329.52
CTXNL3232P22Наружная резьбаКвадратный хвостовикЛевое32X3212.7
CTXNL3232P27Наружная резьбаКвадратный хвостовикЛевое32X32—
CTXNL4040R22Наружная резьбаКвадратный хвостовикЛевое40X4012.7
Показать ещё · всего в серии 63

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTXNL2525M22.

Пластины резьбовые токарные3

  • 22EL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, Направление резания Левое
  • 22EL-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Левое
  • 22EL-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Левое

Винты для пластин2

  • SA4Винт Torx 8-UNC
  • SY4Винт Torx 8-32UNC

Державки токарные по ISO 56081

  • PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Запчасти к инструменту1

  • YI4Пластина опорная для резьбовых пластин YI4

Фрезы концевые монолитные1

  • 632522Фреза монолитная Ø2 мм, 2 зуб., хвостовик Ø6 мм, Угол спирали 30°, Длина режущей части 2 мм, Длина 60 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
