EWS · Державки радиально-осевые EWS, присоединение к станку VDI · арт. 26.4025/20RÜK

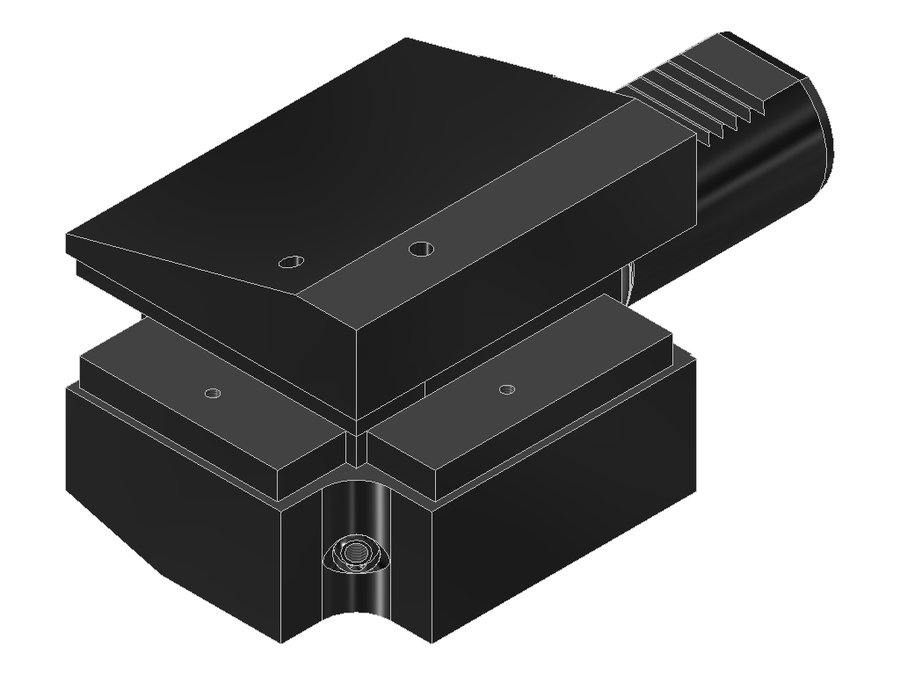

Державка радиально-осевая EWS 26.4025/20RÜK, хвостовик Ø40, сечение 25×20 мм
| Код интерфейса станка | ZYV04000115 |
|---|---|
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 78 мм |
| Вылет LPR | 100 мм |
| Масса | 5,089 кг |
| Высота | 90,5 мм |
| Общая длина | 163 мм |
| Ширина | 85 мм |
| Заказной номер EWS | 138534 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 42,5 мм |
| Функциональная ширина | 20,5 мм |
Описание
Державка радиально-осевая
Другие типоразмеры серии
Державки радиально-осевые EWS, присоединение к станку VDI — 6 позиций серии, EWS.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 26.4025/20L | 40 | VDI40 | хвостовик 25x25 | 78 | 100 | 163 | |
| 26.4025/20R | 40 | VDI40 | хвостовик 25x25 | 78 | 100 | 163 | |
| 26.4025/20RÜK | 40 | VDI40 | хвостовик 25x25 | 78 | 100 | 163 | Текущая |
| 26.5032/25L | 50 | VDI50 | хвостовик 32x32 | 95 | 120 | 198 | |
| 26.5032/25LIK | 50 | VDI50 | хвостовик 32x32 | 95 | 120 | 198 | |
| 26.5032/25R | 50 | VDI50 | хвостовик 32x32 | 95 | 120 | 198 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 26.4025/20RÜK.
