EWS · Державки радиально-осевые EWS, присоединение к станку VDI · арт. 26.5032/25LIK

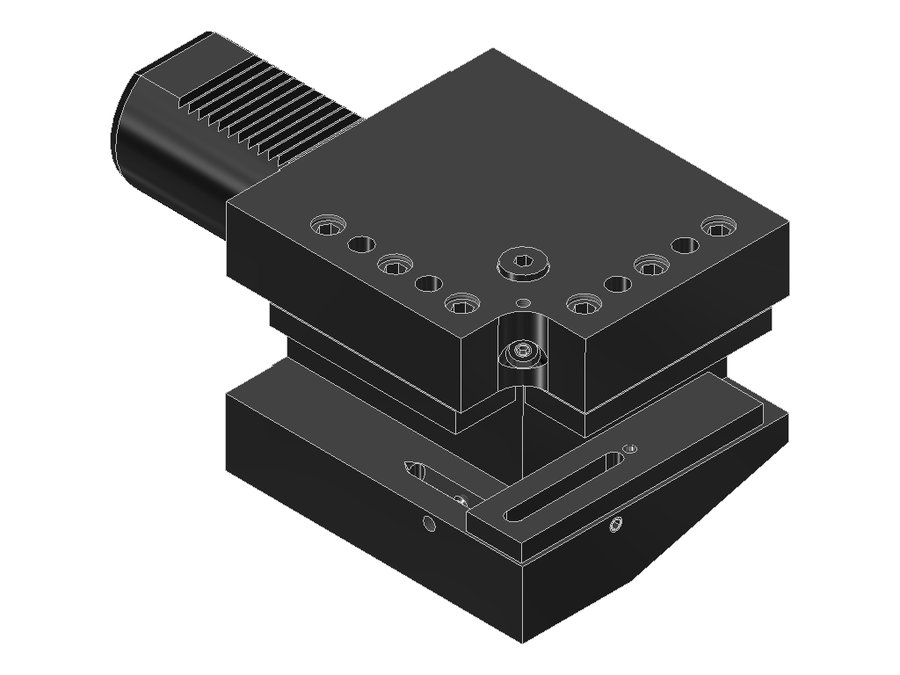

Державка радиально-осевая EWS 26.5032/25LIK, хвостовик Ø50, сечение 32×25 мм
| Код интерфейса станка | ZYV05000115 |
|---|---|
| Код интерфейса инструмента | VKT32320115 |
| Диаметр хвостовика | 50 мм |
| Исполнение | левое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | хвостовик 32x32 |
| Функциональная длина | 95 мм |
| Вылет LPR | 120 мм |
| Масса | 8,524 кг |
| Высота | 94 мм |
| Общая длина | 198 мм |
| Ширина | 107 мм |
| Заказной номер EWS | 238922 |
| Радиальная высота | 59 мм |
| Радиальная ширина | 56 мм |
| Функциональная ширина | 31 мм |
Описание
Державка радиально-осевая
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки радиально-осевые EWS, присоединение к станку VDI — 6 позиций серии, EWS.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 26.4025/20L | 40 | VDI40 | хвостовик 25x25 | 78 | 100 | 163 | |
| 26.4025/20R | 40 | VDI40 | хвостовик 25x25 | 78 | 100 | 163 | |
| 26.4025/20RÜK | 40 | VDI40 | хвостовик 25x25 | 78 | 100 | 163 | |
| 26.5032/25L | 50 | VDI50 | хвостовик 32x32 | 95 | 120 | 198 | |
| 26.5032/25LIK | 50 | VDI50 | хвостовик 32x32 | 95 | 120 | 198 | Текущая |
| 26.5032/25R | 50 | VDI50 | хвостовик 32x32 | 95 | 120 | 198 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 26.5032/25LIK.
Документы по позиции
Для этой позиции документы пока не привязаны.
