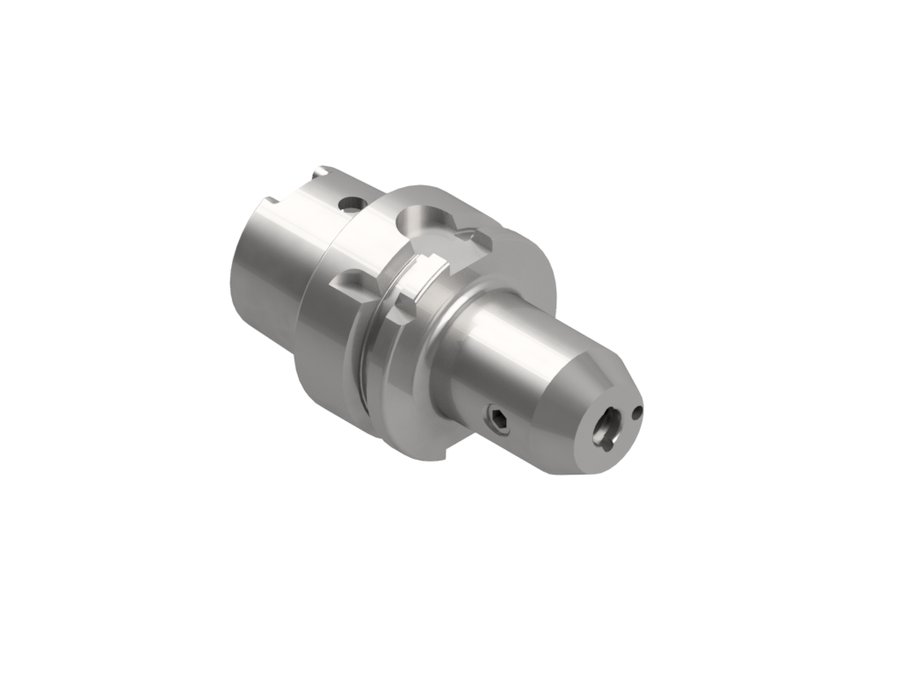

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.HSK50A06WL65.K, SK50A, d 6 мм, вылет LPR 65 мм
EWS · Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK · арт. 27.HSK50A06WL65.K

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.HSK50A06WL65.K, SK50A, d 6 мм, вылет LPR 65 мм

Диаметр корпуса25 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаZYL00601015
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø 6.0
Функциональная длина39 мм
Вылет LPR65 мм
Масса0,6 кг
Общая длина90 мм
Заказной номер EWSW139570
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK — 60 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.BT4012WL63.KKBWeldon Ø 12.03663128,4SK40 BT
27.BT4012WL100.KWeldon Ø 12.073100165,4SK40 BT
27.BT4012WL130.KKBWeldon Ø 12.0103130195,4SK40 BT
27.BT4014WL63.KKBWeldon Ø 14.03663128,4SK40 BT
27.BT4014WL160.KKBWeldon Ø 14.0133160225,4SK40 BT
27.BT4018WL100.KWeldon Ø 18.073100165,4SK40 BT
27.HSK50A06WL65.KWeldon Ø 6.0396590—Текущая
27.HSK50A08WL65.KWeldon Ø 8.0396590—
27.HSK50A10WL65.KWeldon Ø 10.0396590—
27.HSK50A12WL80.KWeldon Ø 12.05480105—
27.HSK50A14WL80.KWeldon Ø 14.05480105—
27.HSK50A16WL80.KWeldon Ø 16.05480105—
Показать ещё · всего в серии 60

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.HSK50A06WL65.K.

Запчасти к инструменту1

  • KV HSK50-AТрубка подвода СОЖ EWS KV HSK50-A, DIN69895, M16x1
