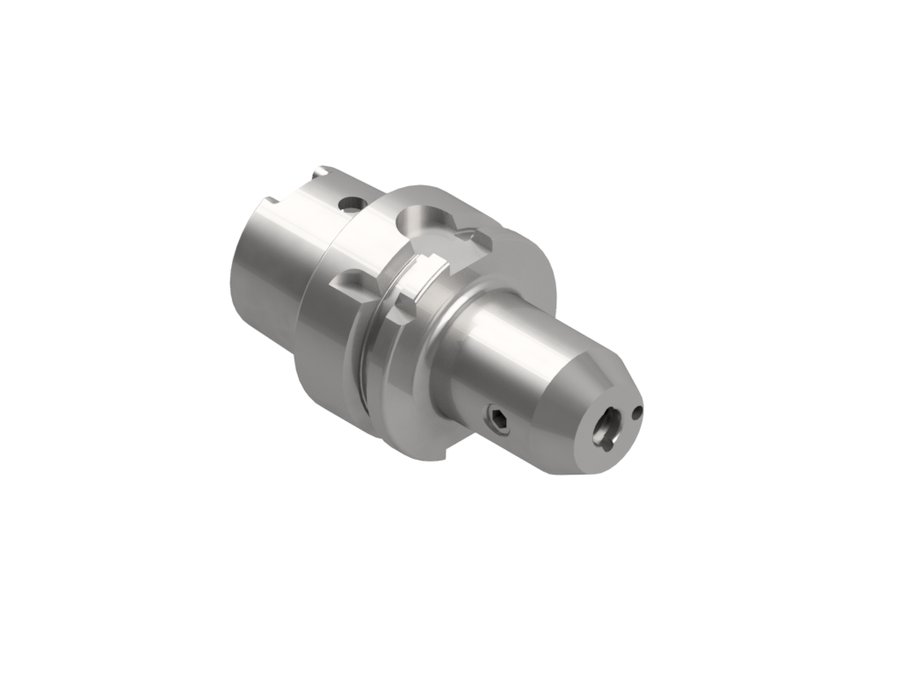

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.HSK50A16WL80.K, SK50A, d 16 мм, вылет LPR 80 мм
EWS · Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK · арт. 27.HSK50A16WL80.K

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.HSK50A16WL80.K, SK50A, d 16 мм, вылет LPR 80 мм

Диаметр корпуса48 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаZYL01601015
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø16
Функциональная длина54 мм
Вылет LPR80 мм
Масса1,3 кг
Общая длина105 мм
Заказной номер EWSW139590
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.HSK50A16WL80.K в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK — 60 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.BT4018WL100.KWeldon Ø1873100165,4SK40 BT
27.HSK50A06WL65.KWeldon Ø6396590—
27.HSK50A08WL65.KWeldon Ø8396590—
27.HSK50A10WL65.KWeldon Ø10396590—
27.HSK50A12WL80.KWeldon Ø125480105—
27.HSK50A14WL80.KWeldon Ø145480105—
27.HSK50A16WL80.KWeldon Ø165480105—Текущая
27.HSK50A18WL80.KWeldon Ø185480105—
27.HSK50A20WL80.KWeldon Ø205480105—
27.SK4006WL50.KWeldon Ø63150118,4SK40 форма A
27.SK4006WL100.KWeldon Ø681100168,4SK40 форма A
27.SK4008WL50.KWeldon Ø83150118,4SK40 форма A

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.HSK50A16WL80.K.

Запчасти к инструменту1

  • KV HSK50-AТрубка подвода СОЖ EWS KV HSK50-A, DIN69895, M16x1

Документы по позиции

Для этой позиции документы пока не привязаны.
