EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK4008WL100

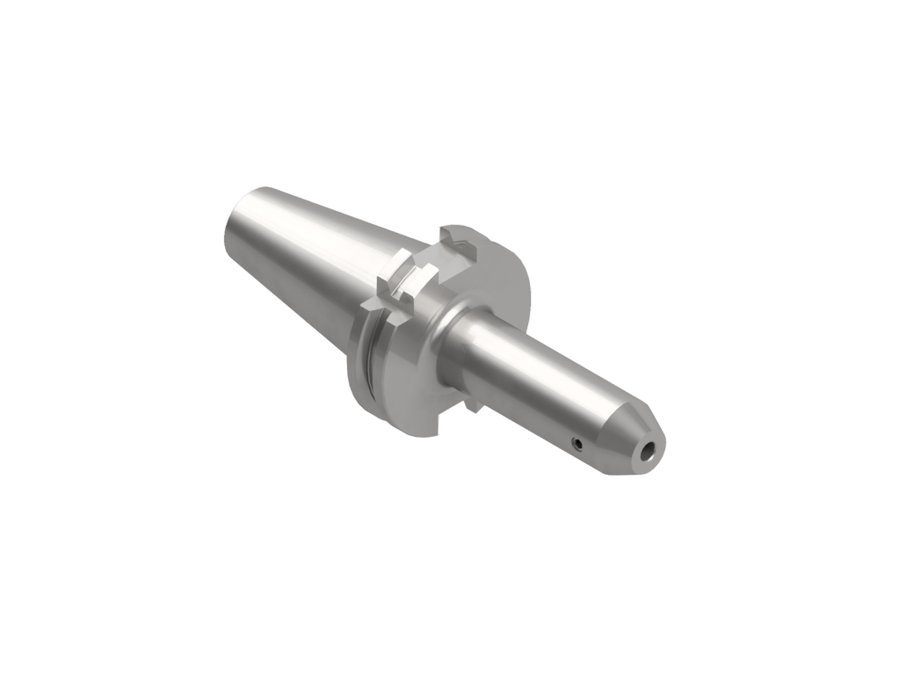

Оправка для концевых фрез с лыской Weldon EWS 27.SK4008WL100, SK40, d 8 мм, вылет LPR 100 мм
| Диаметр корпуса | 28 мм |
|---|---|
| Код интерфейса станка | SKG04001195 |
| Код интерфейса инструмента | ZYL00801015 |
| Диаметр буртика | 63,55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK40 форма A |
| Присоединение инструмента | Weldon Ø8 |
| Функциональная длина | 81 мм |
| Вылет LPR | 100 мм |
| Масса | 1,2 кг |
| Общая длина | 168,4 мм |
| Заказной номер EWS | W140024 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Другие типоразмеры серии
Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.SK4006WL50 | Weldon Ø6 | 31 | 50 | 118,4 | SK40 форма A | |
| 27.SK4006WL100 | Weldon Ø6 | 81 | 100 | 168,4 | SK40 форма A | |
| 27.SK4006WL130 | Weldon Ø6 | 111 | 130 | 198,4 | SK40 форма A | |
| 27.SK4006WL160 | Weldon Ø6 | 141 | 160 | 228,4 | SK40 форма A | |
| 27.SK4006WL200 | Weldon Ø6 | 181 | 200 | 268,4 | SK40 форма A | |
| 27.SK4008WL50 | Weldon Ø8 | 31 | 50 | 118,4 | SK40 форма A | |
| 27.SK4008WL100 | Weldon Ø8 | 81 | 100 | 168,4 | SK40 форма A | Текущая |
| 27.SK4008WL130 | Weldon Ø8 | 111 | 130 | 198,4 | SK40 форма A | |
| 27.SK4008WL160 | Weldon Ø8 | 141 | 160 | 228,4 | SK40 форма A | |
| 27.SK4008WL200 | Weldon Ø8 | 181 | 200 | 268,4 | SK40 форма A | |
| 27.SK4010WL50 | Weldon Ø10 | 31 | 50 | 118,4 | SK40 форма A | |
| 27.SK4010WL100 | Weldon Ø10 | 81 | 100 | 168,4 | SK40 форма A |
