EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK4006WL160

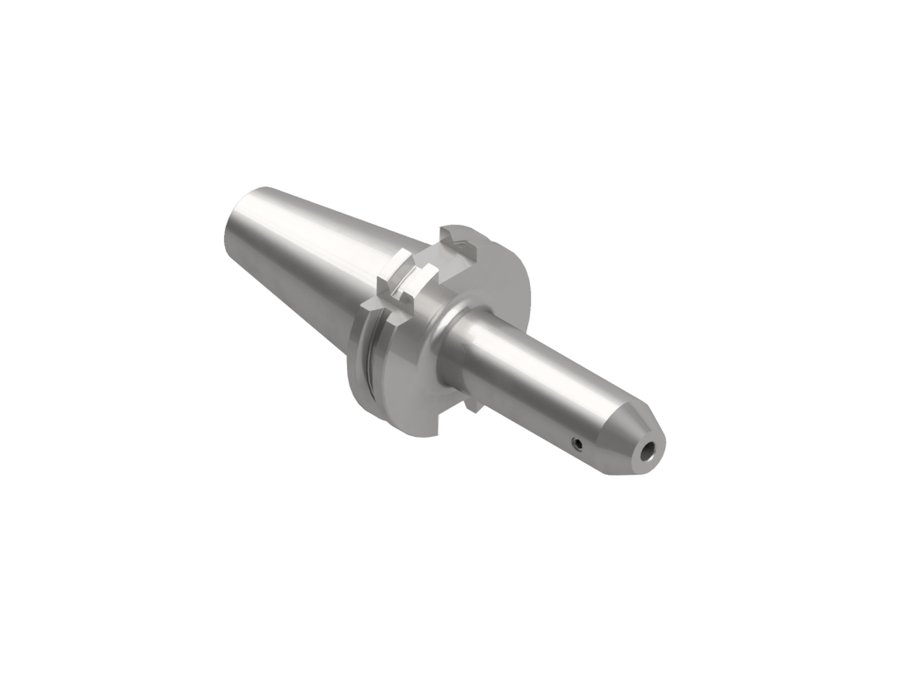

Оправка для концевых фрез с лыской Weldon EWS 27.SK4006WL160, SK40, d 6 мм, вылет LPR 160 мм
| Диаметр корпуса | 25 мм |
|---|---|
| Код интерфейса станка | SKG04001195 |
| Код интерфейса инструмента | ZYL00601015 |
| Диаметр буртика | 63,55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK40 форма A |
| Присоединение инструмента | Weldon Ø6 |
| Функциональная длина | 141 мм |
| Вылет LPR | 160 мм |
| Масса | 1,35 кг |
| Общая длина | 228,4 мм |
| Заказной номер EWS | W140017 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Другие типоразмеры серии
Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.SK3016WL63 | Weldon Ø16 | 44 | 63 | 110,8 | SK30 форма A | |
| 27.SK3018WL63 | Weldon Ø18 | 44 | 63 | 110,8 | SK30 форма A | |
| 27.SK3020WL70 | Weldon Ø20 | 51 | 70 | 117,8 | SK30 форма A | |
| 27.SK4006WL50 | Weldon Ø6 | 31 | 50 | 118,4 | SK40 форма A | |
| 27.SK4006WL100 | Weldon Ø6 | 81 | 100 | 168,4 | SK40 форма A | |
| 27.SK4006WL130 | Weldon Ø6 | 111 | 130 | 198,4 | SK40 форма A | |
| 27.SK4006WL160 | Weldon Ø6 | 141 | 160 | 228,4 | SK40 форма A | Текущая |
| 27.SK4006WL200 | Weldon Ø6 | 181 | 200 | 268,4 | SK40 форма A | |
| 27.SK4008WL50 | Weldon Ø8 | 31 | 50 | 118,4 | SK40 форма A | |
| 27.SK4008WL100 | Weldon Ø8 | 81 | 100 | 168,4 | SK40 форма A | |
| 27.SK4008WL130 | Weldon Ø8 | 111 | 130 | 198,4 | SK40 форма A | |
| 27.SK4008WL160 | Weldon Ø8 | 141 | 160 | 228,4 | SK40 форма A |
