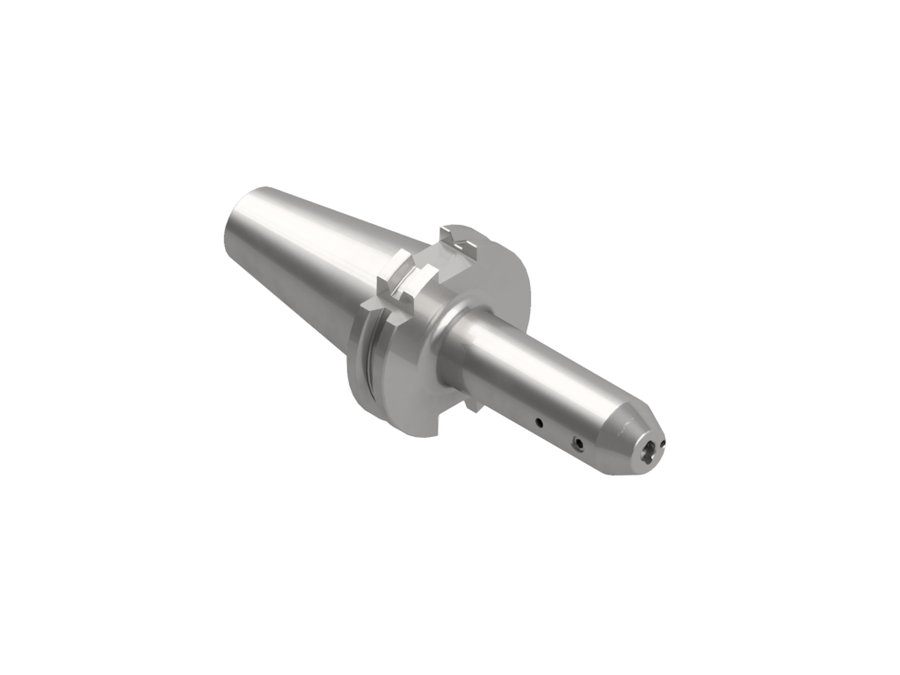

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.SK4012WL50.K, SK40, d 12 мм, вылет LPR 50 мм
EWS · Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK · арт. 27.SK4012WL50.K

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.SK4012WL50.K, SK40, d 12 мм, вылет LPR 50 мм

Диаметр корпуса42 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаZYL01201015
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Присоединение инструментаWeldon Ø12
Функциональная длина31 мм
Вылет LPR50 мм
Масса1,1 кг
Общая длина118,4 мм
Заказной номер EWSW140058
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK — 60 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.SK4006WL50.KWeldon Ø63150118,4SK40 форма A
27.SK4006WL100.KWeldon Ø681100168,4SK40 форма A
27.SK4008WL50.KWeldon Ø83150118,4SK40 форма A
27.SK4008WL100.KWeldon Ø881100168,4SK40 форма A
27.SK4010WL50.KWeldon Ø103150118,4SK40 форма A
27.SK4010WL100.KWeldon Ø1081100168,4SK40 форма A
27.SK4012WL50.KWeldon Ø123150118,4SK40 форма AТекущая
27.SK4012WL100.KWeldon Ø1281100168,4SK40 форма A
27.SK4014WL50.KWeldon Ø143150118,4SK40 форма A
27.SK4014WL100.KWeldon Ø1481100168,4SK40 форма A
27.SK4016WL63.KWeldon Ø164463131,4SK40 форма A
27.SK4016WL100.KWeldon Ø1681100168,4SK40 форма A
Показать ещё · всего в серии 60
