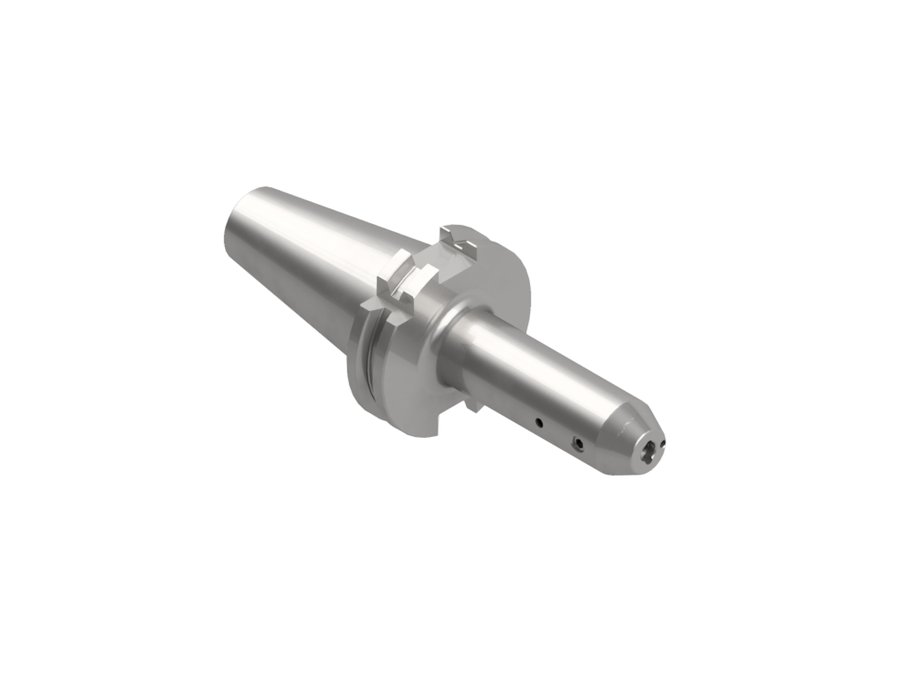

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.SK4008WL100.K, SK40, d 8 мм, вылет LPR 100 мм
EWS · Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK · арт. 27.SK4008WL100.K

Оправка для концевых фрез с лыской Weldon, с каналами СОЖ EWS 27.SK4008WL100.K, SK40, d 8 мм, вылет LPR 100 мм

Диаметр корпуса28 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаZYL00801015
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Присоединение инструментаWeldon Ø8
Функциональная длина81 мм
Вылет LPR100 мм
Масса1,2 кг
Общая длина168,4 мм
Заказной номер EWSW140025
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon, с каналами СОЖ EWS, присоединение к станку SK — 60 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.HSK50A16WL80.KWeldon Ø165480105—
27.HSK50A18WL80.KWeldon Ø185480105—
27.HSK50A20WL80.KWeldon Ø205480105—
27.SK4006WL50.KWeldon Ø63150118,4SK40 форма A
27.SK4006WL100.KWeldon Ø681100168,4SK40 форма A
27.SK4008WL50.KWeldon Ø83150118,4SK40 форма A
27.SK4008WL100.KWeldon Ø881100168,4SK40 форма AТекущая
27.SK4010WL50.KWeldon Ø103150118,4SK40 форма A
27.SK4010WL100.KWeldon Ø1081100168,4SK40 форма A
27.SK4012WL50.KWeldon Ø123150118,4SK40 форма A
27.SK4012WL100.KWeldon Ø1281100168,4SK40 форма A
27.SK4014WL50.KWeldon Ø143150118,4SK40 форма A
Показать ещё · всего в серии 60
