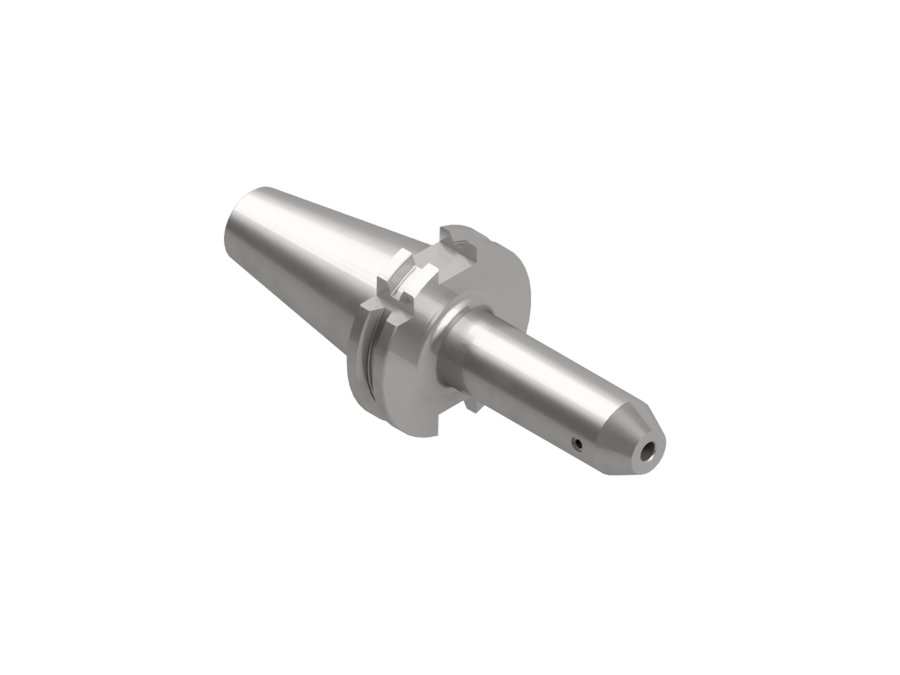

Оправка для концевых фрез с лыской Weldon EWS 27.SK4020WL200, SK40, d 20 мм, вылет LPR 200 мм
EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK4020WL200

Оправка для концевых фрез с лыской Weldon EWS 27.SK4020WL200, SK40, d 20 мм, вылет LPR 200 мм

Диаметр корпуса52 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаZYL02001015
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Присоединение инструментаWeldon Ø20
Функциональная длина31 мм
Вылет LPR200 мм
Масса3,45 кг
Общая длина268,4 мм
Заказной номер EWSW140116
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.SK4018WL200Weldon Ø18181200268,4SK40 форма A
27.SK4020WL35Weldon Ø201635103,4SK40 форма A
27.SK4020WL63Weldon Ø204463131,4SK40 форма A
27.SK4020WL100Weldon Ø20111100168,4SK40 форма A
27.SK4020WL130Weldon Ø20141130198,4SK40 форма A
27.SK4020WL160Weldon Ø20181160228,4SK40 форма A
27.SK4020WL200Weldon Ø2031200268,4SK40 форма AТекущая
27.SK4025WL35Weldon Ø251635103,4SK40 форма A
27.SK4025WL100Weldon Ø2581100168,4SK40 форма A
27.SK4025WL130Weldon Ø25111130198,4SK40 форма A
27.SK4025WL160Weldon Ø25141160228,4SK40 форма A
27.SK4025WL200Weldon Ø25181200268,4SK40 форма A
Показать ещё · всего в серии 145
