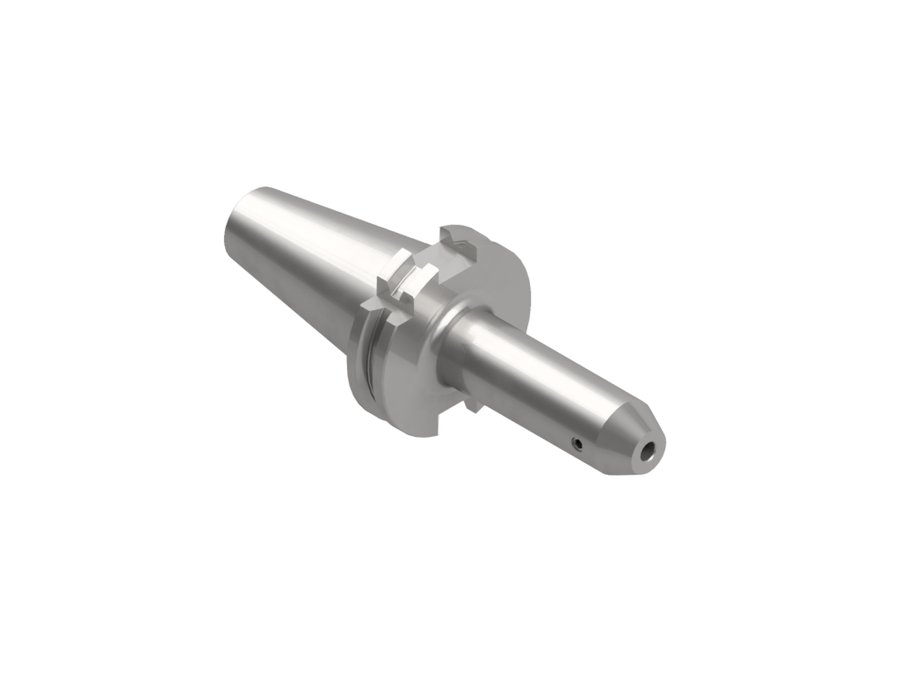

Оправка для концевых фрез с лыской Weldon EWS 27.SK4025WL200, SK40, d 25 мм, вылет LPR 200 мм
EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK4025WL200

Оправка для концевых фрез с лыской Weldon EWS 27.SK4025WL200, SK40, d 25 мм, вылет LPR 200 мм

Диаметр корпуса42 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаZYL02501015
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Присоединение инструментаWeldon Ø25
Функциональная длина181 мм
Вылет LPR200 мм
Масса4,45 кг
Общая длина268,4 мм
Заказной номер EWSW140130
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.SK4020WL160Weldon Ø20181160228,4SK40 форма A
27.SK4020WL200Weldon Ø2031200268,4SK40 форма A
27.SK4025WL35Weldon Ø251635103,4SK40 форма A
27.SK4025WL100Weldon Ø2581100168,4SK40 форма A
27.SK4025WL130Weldon Ø25111130198,4SK40 форма A
27.SK4025WL160Weldon Ø25141160228,4SK40 форма A
27.SK4025WL200Weldon Ø25181200268,4SK40 форма AТекущая
27.SK4032WL65Weldon Ø324665133,4SK40 форма A
27.SK4032WL100Weldon Ø3281100168,4SK40 форма A
27.SK4032WL130Weldon Ø32111130198,4SK40 форма A
27.SK4032WL160Weldon Ø32141160228,4SK40 форма A
27.SK4032WL200Weldon Ø32181200268,4SK40 форма A
Показать ещё · всего в серии 145
