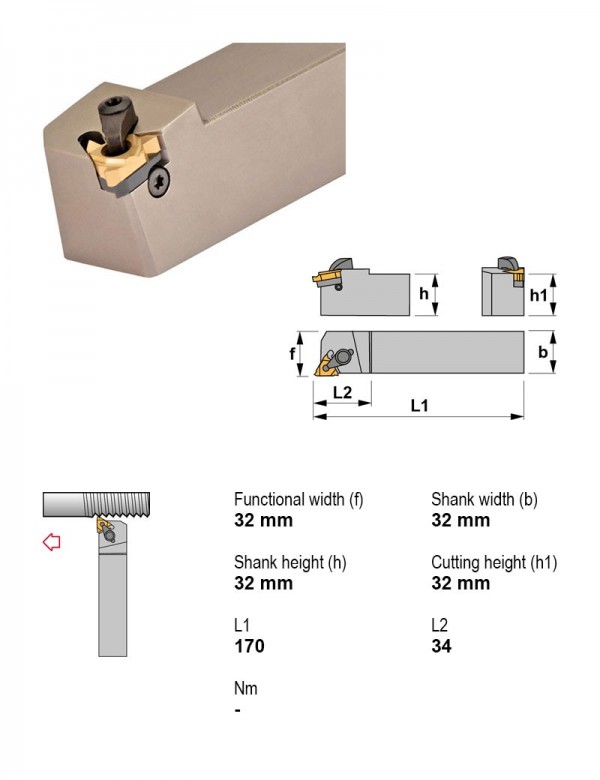

Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Правое
Canela · Державки резьбовые — прижим сверху · арт. CTANR3232P27

Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Правое

ПрименениеНаружная резьба
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Сечение державки32X32

Другие типоразмеры серии

Державки резьбовые — прижим сверху — 63 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеПрисоединениеНаправление резанияСечение державкиПод пластину, I.C., ммВ список
CTANL5050S27Наружная резьбаКвадратный хвостовикЛевое50X50—
CTANR2020K16Наружная резьбаКвадратный хвостовикПравое20X209.52
CTANR2525M16Наружная резьбаКвадратный хвостовикПравое25X259.52
CTANR2525M22Наружная резьбаКвадратный хвостовикПравое25X2512.7
CTANR3232P16Наружная резьбаКвадратный хвостовикПравое32X329.52
CTANR3232P22Наружная резьбаКвадратный хвостовикПравое32X3212.7
CTANR3232P27Наружная резьбаКвадратный хвостовикПравое32X32—Текущая
CTANR4040R22Наружная резьбаКвадратный хвостовикПравое40X4012.7
CTANR4040R27Наружная резьбаКвадратный хвостовикПравое40X40—
CTANR5050S27Наружная резьбаКвадратный хвостовикПравое50X50—
CTXNL1212F16Наружная резьбаКвадратный хвостовикЛевое12X129.52
CTXNL1616H16Наружная резьбаКвадратный хвостовикЛевое16X169.52
Показать ещё · всего в серии 63

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTANR3232P27.

Пластины резьбовые токарные6

  • 27ER-4WTIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 4 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
  • 27ER-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, Направление резания Правое
  • 27ER-550ISOTIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 5,5 мм, Тип резьбы ISO, Направление резания Правое
  • 27ER-600ISOTIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 6 мм, Тип резьбы ISO, Направление резания Правое
  • 27ER-S55TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 55°, Направление резания Правое
  • 27ER-S60TIN25Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 60°, Направление резания Правое

Винты для пластин2

  • SA5Винт Torx 10-32UNF SA5
  • SY5Винт Torx 10-32UNF SY5

Корпуса сборных фрез2

  • 172527025Фреза сборная Ø25 мм, 1 зуб., хвостовик Ø25 мм, Длина 178 мм
  • 552500015Фреза сборная Ø15 мм, 2 зуб., хвостовик Ø20 мм, Длина 100 мм

Запчасти к инструменту1

  • YE5Пластина опорная для резьбовых пластин YE5

Документы по позиции

Для этой позиции документы пока не привязаны.
