Kemmler · Штревели · арт. 302.20.12

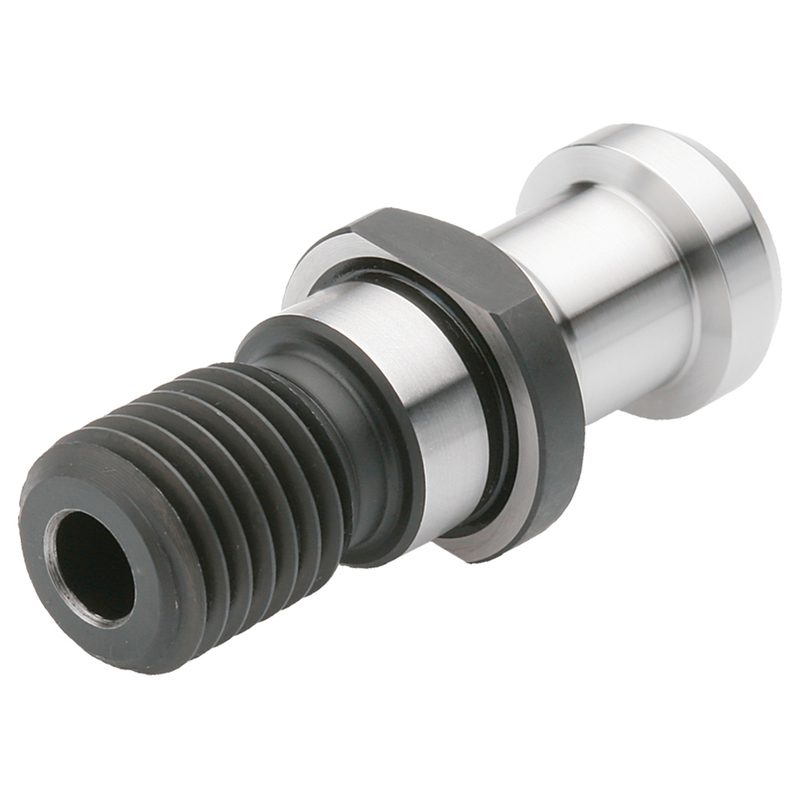

Штревель ISO 7388-3, M12, с центрирующий внутренний подвод СОЖ, Форма AD, со сквозным отверстием, без O-кольца, ранее DIN 69872 A, 302.20.12

Диаметр BD1	13 мм
Диаметр BD2	9 мм
Диаметр BD4	13 мм
Резьба штревеля (CRKS)	M12
Размер под ключ (DRVS)	14 мм
EAN	4250001020330
Функциональная длина (LF)	24 мм
Масса	0,08 кг
Стандарт	ISO 7388-3
Общая длина (OAL)	44 мм
Форма хвостовика	AD
Конус / размер присоединения	конус 30
Момент затяжки (TQ)	20 Н·м
Размер BHTA (по чертежу производителя)	15 мм
Размер CND (по чертежу производителя)	3 мм
Размер LB1 (по чертежу производителя)	19 мм

Другие типоразмеры серии

Штревели — 52 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Штревели.

Артикул	Функциональная длина (LF), мм	Масса, кг	Стандарт	Общая длина (OAL), мм	Конус / размер присоединения	Диаметр BD2, мм	В список
302.20.12	24	0,08	ISO 7388-3	44	конус 30	9	Текущая
302.20.12.25	24	0,08	Werksnorm	44	конус 30	8
305.20.12.25	23,6	0,07	Werksnorm	43,6	конус 30	8
305.20.12.26	23	0,03	Werksnorm	43	конус 30	7,5
305.20.12.27	23	0,07	Werksnorm	43	конус 30	8
305.20.45	23	0,07	ISO 7388-3	43	конус 30	7
305.20.60	23	0,07	ISO 7388-3	43	конус 30	7
306.20.45	23	0,03	ISO 7388-3	43	конус 30	7
306.20.60	23	0,03	ISO 7388-3	43	конус 30	7
401.20.16	25,1	0,08	DIN 2080	53	конус 40	21,1
401.20.16.S	23	0,15	Werksnorm	54	конус 40	—
402.20.16	26	0,08	ISO 7388-3	54	конус 40	14

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 302.20.12.

800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
800.20.13Вставка динамометрического ключа SW13 для штревель BT 30 / M12, 800.20.13
800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030
