Kemmler · Штревели · арт. 401.20.16

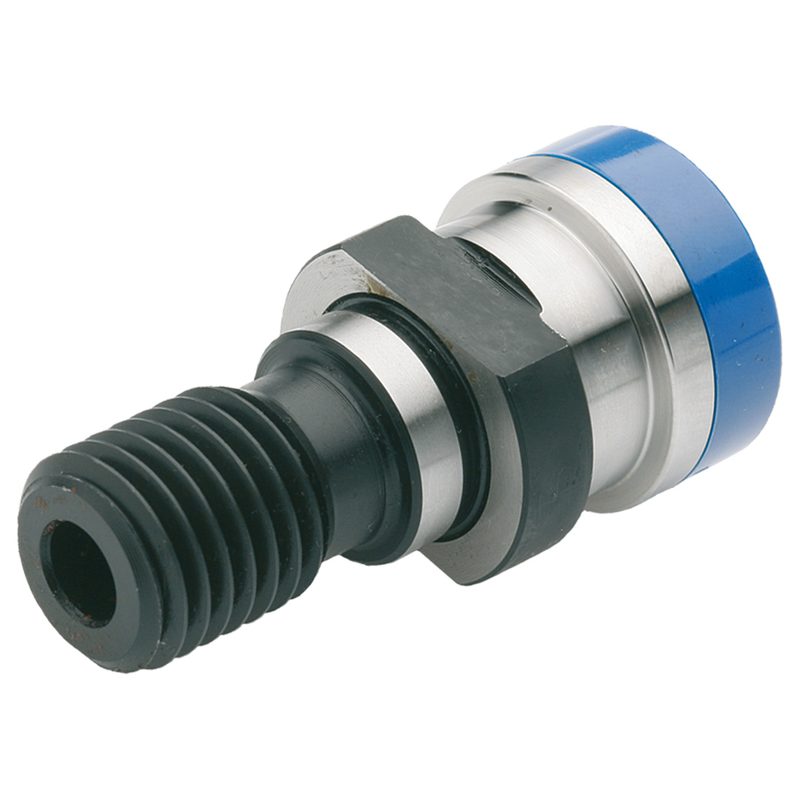

Штревель DIN 2080 с Ott-Ringnut, M16, С внутренней резьбой и сквозным отверстием, С защитным кольцом кромки, 401.20.16

Диаметр BD1	25 мм
Диаметр BD2	21,1 мм
Диаметр BD4	17 мм
Резьба штревеля (CRKS)	M16
Размер под ключ (DRVS)	19 мм
EAN	4250001004989
Функциональная длина (LF)	25,1 мм
Масса	0,08 кг
Стандарт	DIN 2080
Общая длина (OAL)	53 мм
Конус / размер присоединения	конус 40
Резьба станочной стороны (THSZMS)	M16
Момент затяжки (TQ)	50 Н·м
Система / типоразмер	DIN 2080
Размер CND (по чертежу производителя)	7 мм
Размер LB1 (по чертежу производителя)	13,6 мм

Другие типоразмеры серии

Штревели — 52 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Штревели.

Артикул	Функциональная длина (LF), мм	Масса, кг	Стандарт	Общая длина (OAL), мм	Конус / размер присоединения	Диаметр BD2, мм	В список
305.20.12.26	23	0,03	Werksnorm	43	конус 30	7,5
305.20.12.27	23	0,07	Werksnorm	43	конус 30	8
305.20.45	23	0,07	ISO 7388-3	43	конус 30	7
305.20.60	23	0,07	ISO 7388-3	43	конус 30	7
306.20.45	23	0,03	ISO 7388-3	43	конус 30	7
306.20.60	23	0,03	ISO 7388-3	43	конус 30	7
401.20.16	25,1	0,08	DIN 2080	53	конус 40	21,1	Текущая
401.20.16.S	23	0,15	Werksnorm	54	конус 40	—
402.20.16	26	0,08	ISO 7388-3	54	конус 40	14
402.20.16.0	26	0,08	ISO 7388-3	54	конус 40	14
402.20.16.21	29	0,1	ISO 7388-3	54	конус 40	14
402.20.16.24	29	0,1	ISO 7388-3	54	конус 40	14

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 401.20.16.

800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
800.20.19Вставка динамометрического ключа SW19 для штревель SK 40 / BT 40 / M16, 800.20.19
800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030

Для этой позиции документы пока не привязаны.
