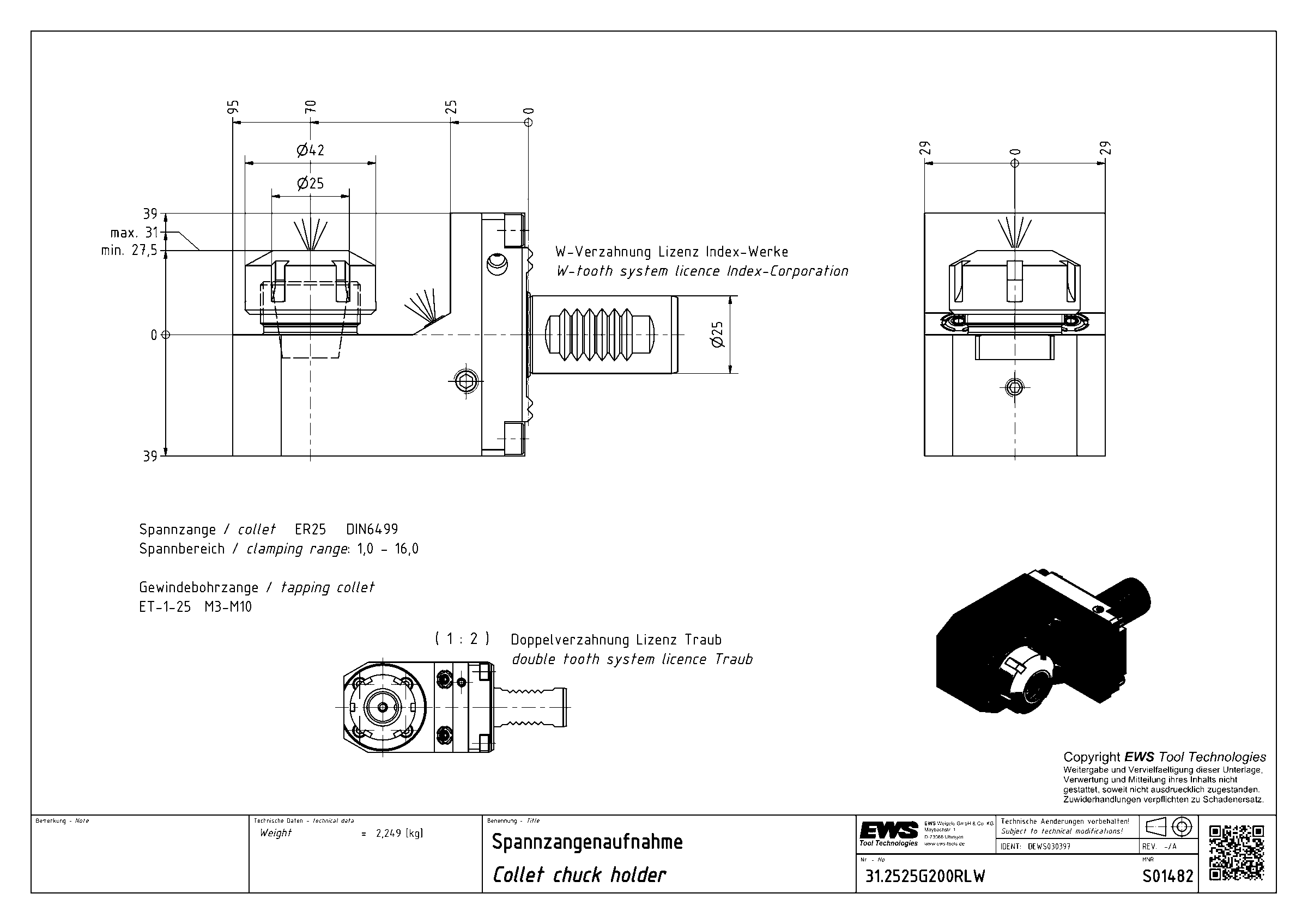

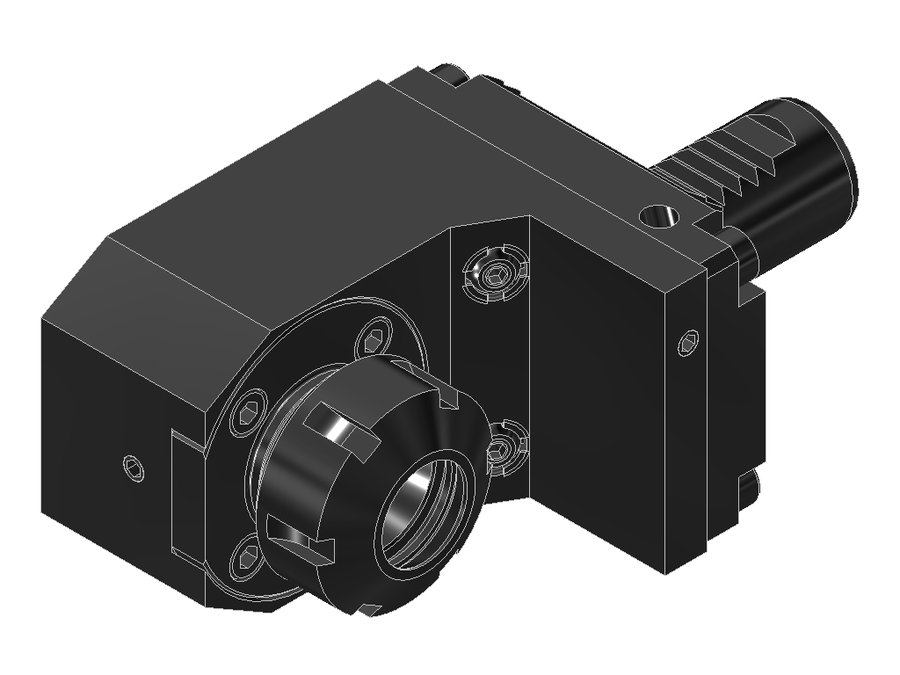

Державка цанговая EWS 31.2525G200RLW, хвостовик Ø25, под цанги, код 250 430E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.2525G200RLW

Державка цанговая EWS 31.2525G200RLW, хвостовик Ø25, под цанги, код 250 430E

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина70 мм
Вылет LPR95 мм
Масса2,249 кг
Высота58 мм
Общая длина142,95 мм
Ширина66 мм
Заказной номер EWSS01482
Радиальная ширина39 мм
Функциональная ширина27 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.2525G200RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.2525DE33225VDI25цанга ER2575105153
31.2525DG200RLW25VDI25цанга ER257095142,95
31.2525DMFT25VDI25цанга ER2575105153
31.2525E332RL25VDI25цанга ER2575105153
31.2525G200RL25VDI25цанга ER257095143
31.2525G200RLV25VDI25цанга ER257095143
31.2525G200RLW25VDI25цанга ER257095142,95Текущая
31.2525G200RLWX8725VDI25цанга ER2587112159,95
31.2525G200RV25VDI25цанга ER257095143
31.2525KTNC3025VDI25цанга ER25———
31.2525MFTRL25VDI25цанга ER2575105153
31.2525MFTRLZ025VDI25цанга ER2575104152

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.2525G200RLW.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
