EWS · Державки цанговые EWS для VDI · арт. 31.2525G200RL

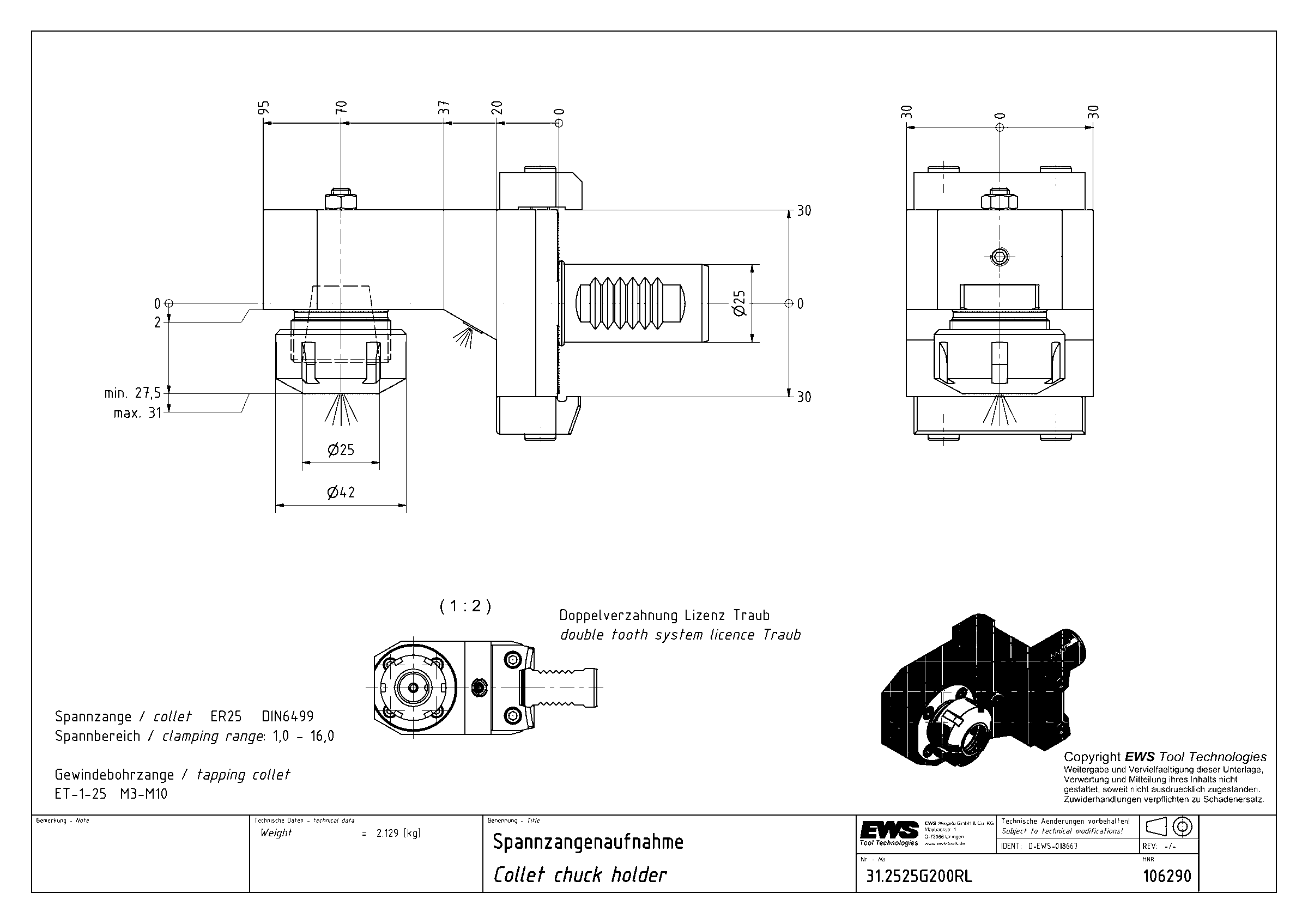

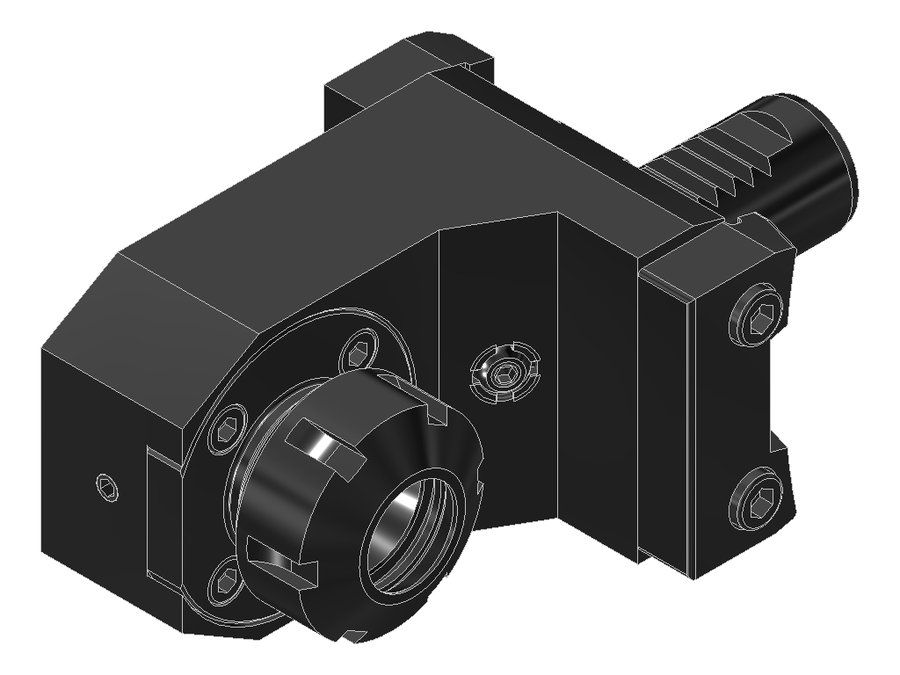

Державка цанговая EWS 31.2525G200RL, хвостовик Ø25, под цанги, код 250 430E
| Система фиксации в гнезде | упорно-зажимная планка |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Вылет LPR | 95 мм |
| Масса | 2,126 кг |
| Высота | 60 мм |
| Общая длина | 143 мм |
| Ширина | 59 мм |
| Заказной номер EWS | 106290 |
| Радиальная ширина | 30 мм |
| Функциональная ширина | 29 мм |
Другие типоразмеры серии
Державки цанговые EWS для VDI — 64 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.2525 | 25 | VDI25 | цанга ER25 | 55 | 55 | 103 | |
| 31.2525ABCV | 25 | VDI25 | цанга ER25 | 60 | 85 | 133 | |
| 31.2525DE332 | 25 | VDI25 | цанга ER25 | 75 | 105 | 153 | |
| 31.2525DG200RLW | 25 | VDI25 | цанга ER25 | 70 | 95 | 142,95 | |
| 31.2525DMFT | 25 | VDI25 | цанга ER25 | 75 | 105 | 153 | |
| 31.2525E332RL | 25 | VDI25 | цанга ER25 | 75 | 105 | 153 | |
| 31.2525G200RL | 25 | VDI25 | цанга ER25 | 70 | 95 | 143 | Текущая |
| 31.2525G200RLV | 25 | VDI25 | цанга ER25 | 70 | 95 | 143 | |
| 31.2525G200RLW | 25 | VDI25 | цанга ER25 | 70 | 95 | 142,95 | |
| 31.2525G200RLWX87 | 25 | VDI25 | цанга ER25 | 87 | 112 | 159,95 | |
| 31.2525G200RV | 25 | VDI25 | цанга ER25 | 70 | 95 | 143 | |
| 31.2525KTNC30 | 25 | VDI25 | цанга ER25 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.2525G200RL.
Ключи и отвёртки2
- 225Ключ для зажимной гайки EWS 225
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Гайки цанговые1
- 125Гайка EWS 125, 125, UM/RD
