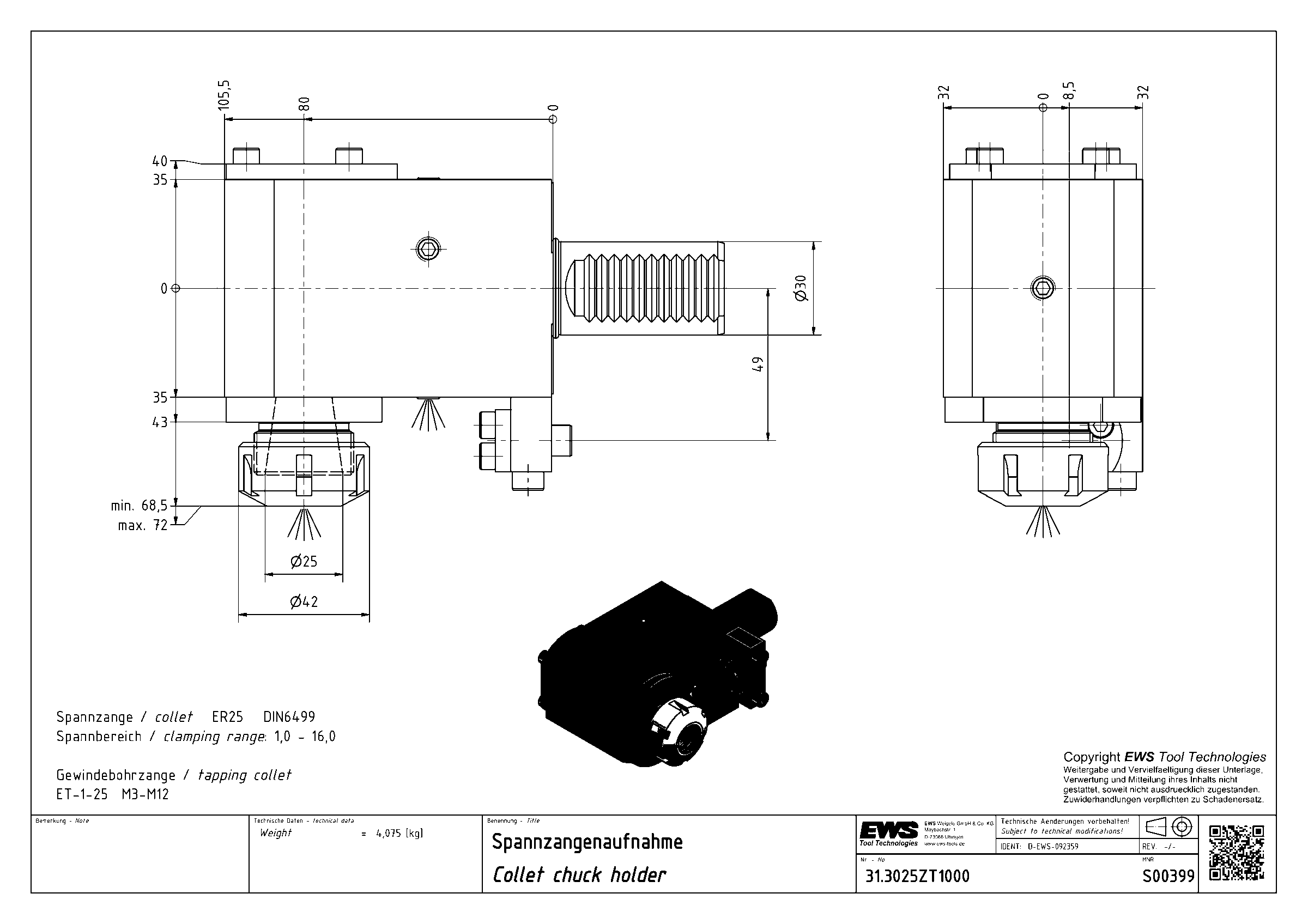

EWS · Державки цанговые EWS для VDI · арт. 31.3025ZT1000

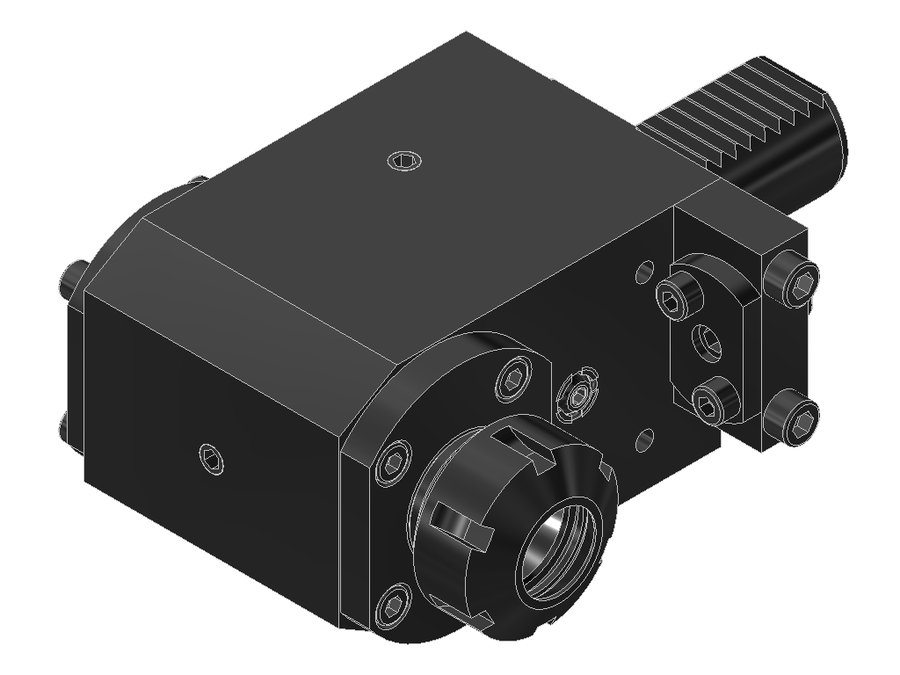

Державка цанговая EWS 31.3025ZT1000, хвостовик Ø30, под цанги, код 250 430E

Система фиксации в гнезде	эксцентриковый штифт (регулируемый)
Угол выхода	90°
Код интерфейса станка	ZYV03000115
Код интерфейса инструмента	SZD02500295
Размер цанги	ER25
Диаметр хвостовика	30 мм
Исполнение	правое
Присоединение к станку	VDI30
Присоединение инструмента	цанга ER25
Функциональная длина	80 мм
Вылет LPR	105,5 мм
Масса	4,075 кг
Высота	64 мм
Общая длина	160,5 мм
Ширина	35 мм
Заказной номер EWS	S00399
Радиальная ширина	-35 мм
Функциональная ширина	70 мм

Другие типоразмеры серии

Державки цанговые EWS для VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
31.3025LCTXRTF	30	VDI30	цанга ER25	100	130	185
31.3025LDCTX	30	VDI30	цанга ER25	100	130	185
31.3025LDCTXTF	30	VDI30	цанга ER25	100	130	185
31.3025LDE365OT19	30	VDI30	цанга ER25	120	145	200
31.3025LTC600L	30	VDI30	цанга ER25	100	130	185
31.3025TNC65	30	VDI30	цанга ER25	70	91	146
31.3025ZT1000	30	VDI30	цанга ER25	80	105,5	160,5	Текущая
31.3032	30	VDI30	цанга ER32	61	61	116
31.3032LDTOEMX120A35	30	VDI30	цанга ER32	120	145	200
31.4032	40	VDI40	цанга ER32	61	61	124
31.4032CTXL	40	VDI40	цанга ER32	100	134	197
31.4032CTXLTF	40	VDI40	цанга ER32	100	134	197

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 31.3025ZT1000.
