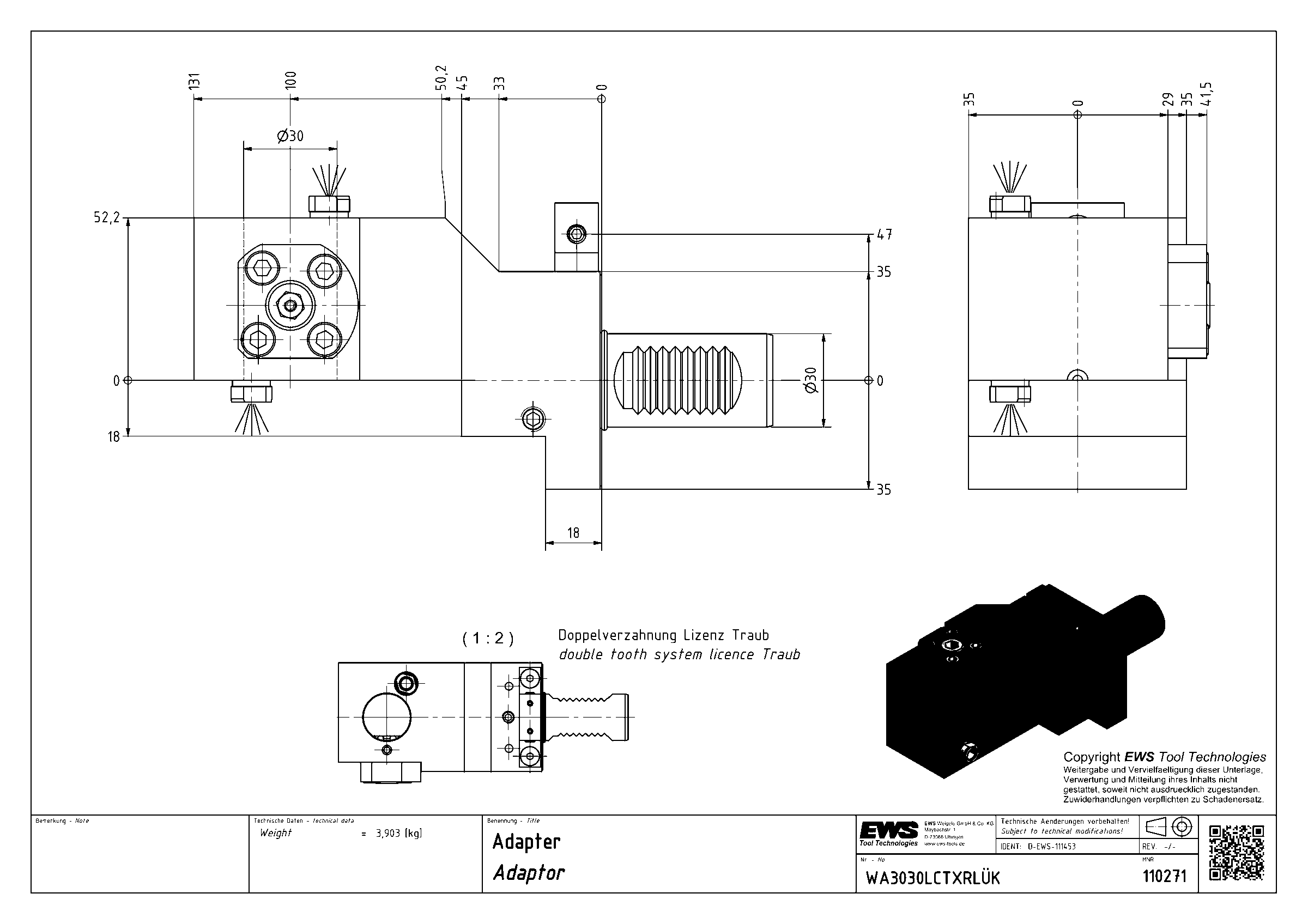

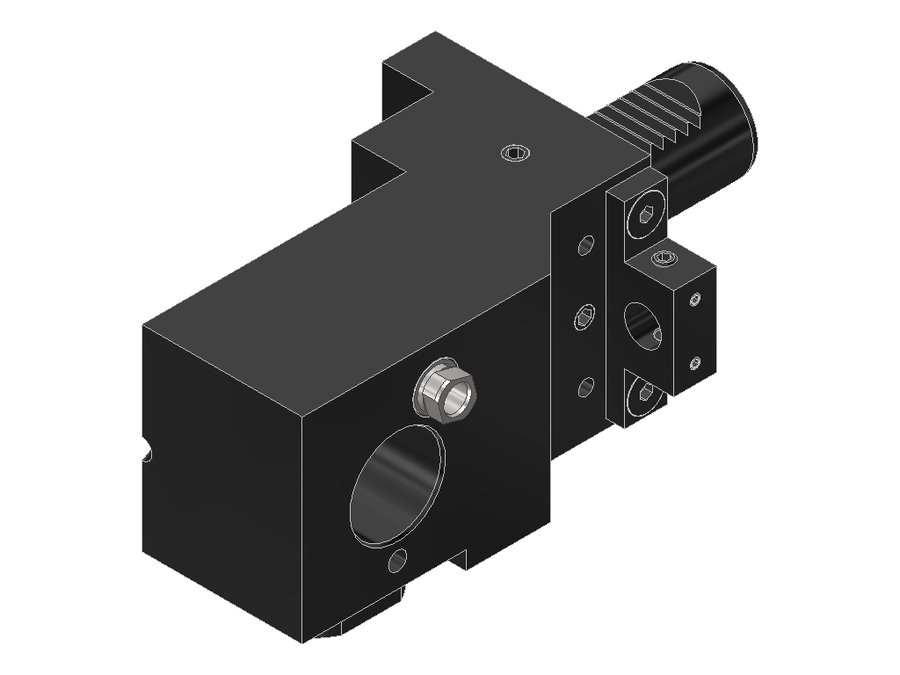

Адаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
EWS · Адаптеры EWS, присоединение к станку VDI · арт. WA3030LCTXRLÜK

Адаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYV03000115
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаVDI30
Функциональная длина100 мм
Вылет LPR131 мм
Масса3,903 кг
Высота70 мм
Общая длина186 мм
Ширина87,2 мм
Заказной номер EWS110271
Радиальная ширина52,2 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул WA3030LCTXRLÜK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Совместимость

Связанные позиции по данным производителя — 570 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к WA3030LCTXRLÜK.

Инструмент статический188

  • 1.3020/16Державка токарная продольная EWS 1.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 1.3020/16RLДержавка токарная продольная EWS 1.3020/16RL, хвостовик Ø30, сечение 20×16 мм
  • 1.3020E465Державка токарная продольная EWS 1.3020E465, хвостовик Ø30, сечение 20×20 мм
  • 1.3020IKДержавка токарная продольная EWS 1.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 1.3020LT10IKДержавка токарная продольная EWS 1.3020LT10IK, хвостовик Ø30, сечение 20×20 мм
  • 1.3020RLIKДержавка токарная продольная EWS 1.3020RLIK, хвостовик Ø30, сечение 20×20 мм
  • 1.3020TNC65Державка токарная продольная EWS 1.3020TNC65, хвостовик Ø30, сечение 20×20 мм
  • 1.3025G300RLДержавка токарная продольная EWS 1.3025G300RL, хвостовик Ø30, сечение 25×25 мм
  • 1.3025G300RLIKДержавка токарная продольная EWS 1.3025G300RLIK, хвостовик Ø30, сечение 25×25 мм
  • 2.3019.05RLДержавка токарная продольная EWS 2.3019.05RL, хвостовик Ø30, сечение 19,05×19,05 мм
  • 2.3020/16Державка токарная продольная EWS 2.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 2.3020IKДержавка токарная продольная EWS 2.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 2.3020RLIKДержавка токарная продольная EWS 2.3020RLIK, хвостовик Ø30, сечение 20×20 мм
  • 2.3020TNC65Державка токарная продольная EWS 2.3020TNC65, хвостовик Ø30, сечение 20×20 мм
  • 3.3020/16Державка токарная продольная EWS 3.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 3.3020IKДержавка токарная продольная EWS 3.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 3.3020ZT1000Державка токарная продольная EWS 3.3020ZT1000, хвостовик Ø30, сечение 20×20 мм
  • 4.3019.05RLIKDML1=65Державка токарная продольная EWS 4.3019.05RLIKDML1=65, хвостовик Ø30, сечение 19,05×19,05 мм
  • 4.3020/16Державка токарная продольная EWS 4.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 4.3020IKДержавка токарная продольная EWS 4.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 4.3020RLIKDML1=65Державка токарная продольная EWS 4.3020RLIKDML1=65, хвостовик Ø30, сечение 20×20 мм
  • 4.3020RLIKDML1=80Державка токарная продольная EWS 4.3020RLIKDML1=80, хвостовик Ø30, сечение 20×20 мм
  • 4.3025G300RLДержавка токарная продольная EWS 4.3025G300RL, хвостовик Ø30, сечение 25×25 мм
  • 4.3025G300RLIKДержавка токарная продольная EWS 4.3025G300RLIK, хвостовик Ø30, сечение 25×25 мм
  • 5.30C3X41Z20Державка токарная боковая EWS 5.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 5.3020/16Державка токарная боковая EWS 5.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 5.3020IKДержавка токарная боковая EWS 5.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 5.3025G300Державка токарная боковая EWS 5.3025G300, хвостовик Ø30, сечение 25×25 мм
  • 5.3025G300RLДержавка токарная боковая EWS 5.3025G300RL, хвостовик Ø30, сечение 25×25 мм
  • 5.3025G300RLVДержавка токарная боковая EWS 5.3025G300RLV, хвостовик Ø30, сечение 25×25 мм
  • 6.3020/16Державка токарная боковая EWS 6.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 6.3020E465Державка токарная боковая EWS 6.3020E465, хвостовик Ø30, сечение 20×20 мм
  • 6.3020IKДержавка токарная боковая EWS 6.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 8.30C3X41Z20Державка токарная поперечная EWS 8.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 8.3020/16Державка токарная поперечная EWS 8.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 8.3020IKДержавка токарная поперечная EWS 8.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 11.3020/16Державка токарная поперечная EWS 11.3020/16, хвостовик Ø30, сечение 20×16 мм
  • 11.3020IKДержавка токарная поперечная EWS 11.3020IK, хвостовик Ø30, сечение 20×20 мм
  • 11.3025IKДержавка токарная поперечная EWS 11.3025IK, хвостовик Ø30, сечение 25×25 мм
  • 12.3020/16Державка токарная поперечная EWS 12.3020/16, хвостовик Ø30, сечение 20×16 мм

Показаны первые 40 из 188. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций WA3030LCTXRLÜK указан производителем как подходящий.

Инструмент приводной380

  • 40.30C3CTXГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTX, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3CTXIKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3CTXIK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3G300IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3G300IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10#01Головка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10#01, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30C3LB10IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30C3LB10IK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
  • 40.30VX3CTXГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTX, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXIKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXIKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXRL-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXRL-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXRLIKC-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXRLIKC-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXRLIKCHSD12-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXRLIKCHSD12-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3CTXX75Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3CTXX75, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3G300Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3G300, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3G300IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3G300IK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3G300IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3G300IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KR5482#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3KR5482#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KRCTX#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3KRCTX#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KRCTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3KRCTXIKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3KRMFS#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3KRMFS#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3LB10#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3LB10#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3LB10IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3LB10IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3LT10IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3LT10IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TC600IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3TC600IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TNC65Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3TNC65, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TNC65IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3TNC65IK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TOEM#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3TOEM#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3TOEMIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3TOEMIKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3ZT1000Головка приводная осевая сверлильно-фрезерная EWS 40.30VX3ZT1000, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX3ZT1000IKГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX3ZT1000IK, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX31809#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX31809#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX31809IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX31809IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX31809RLIKC-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.30VX31809RLIKC-CC4, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX35482#01Головка приводная осевая сверлильно-фрезерная EWS 40.30VX35482#01, хвостовик Ø30, система EWS Varia VX3
  • 40.30VX35482IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.30VX35482IKC, хвостовик Ø30, система EWS Varia VX3
  • 40.3020HYDCTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.3020HYDCTXIKC, хвостовик Ø30, гидропатрон Ø20
  • 40.3020HYDG300#01Головка приводная осевая сверлильно-фрезерная EWS 40.3020HYDG300#01, хвостовик Ø30, гидропатрон Ø20
  • 40.3020HYDG300IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.3020HYDG300IKC, хвостовик Ø30, гидропатрон Ø20
  • 40.3020WN5482#01Головка приводная осевая сверлильно-фрезерная EWS 40.3020WN5482#01, хвостовик Ø30, Whistle Notch/Weldon Ø20
  • 40.3020WN5482IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.3020WN5482IKC, хвостовик Ø30, Whistle Notch/Weldon Ø20
  • 40.3020WNCTX#01Головка приводная осевая сверлильно-фрезерная EWS 40.3020WNCTX#01, хвостовик Ø30, Whistle Notch/Weldon Ø20

Показаны первые 40 из 380. Остальные — в разделе Инструмент приводной.
