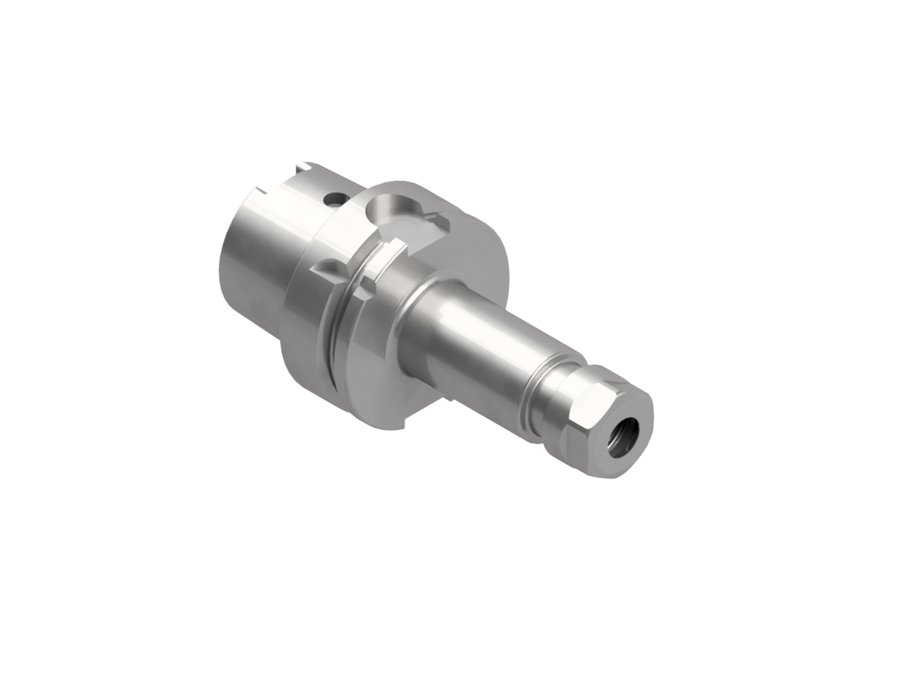

Патрон цанговый ER EWS 31.HSK63AR40L120, HSK63A, ER40, вылет LPR 120 мм
EWS · Патроны цанговые ER EWS, присоединение к станку HSK · арт. 31.HSK63AR40L120

Патрон цанговый ER EWS 31.HSK63AR40L120, HSK63A, ER40, вылет LPR 120 мм

Диаметр корпуса63 мм
Код интерфейса станкаHSK06300195
Код интерфейса инструментаSZD02600295
Размер цангиER40
Диаметр буртика63 мм
Исполнениенейтральное
Функциональная длина91 мм
Вылет LPR120 мм
Масса1,75 кг
Общая длина152 мм
Заказной номер EWSW139765
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.HSK63AR40L120 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку HSK — 30 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
31.HSK63AR25L1601341601,9192
31.HSK63AR25L2001712002,2232
31.HSK63AR32L100741001,4132
31.HSK63AR32L1301041301,75162
31.HSK63AR32L1601341602,3192
31.HSK63AR32L2001712002,87232
31.HSK63AR40L120911201,75152Текущая
31.HSK63AR40L1601311602,3192
31.HSK63AR40L2001712003232
31.HSK100AR16L100711002,4150
31.HSK100AR16L1301011302,55180
31.HSK100AR16L1601311602,72210

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK63AR40L120.

Цанги2

  • 400 472E SATZ-Ø 4-26Набор цанг ER EWS 400 472E SATZ-Ø 4-26, DIN 6499, ISO 15488
  • DS40.SETДиски уплотнительные ER EWS DS40.SET, набор d 3,0–26 мм, ступень 0,5 мм (46 шт.) с лотком (DSR40)

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
