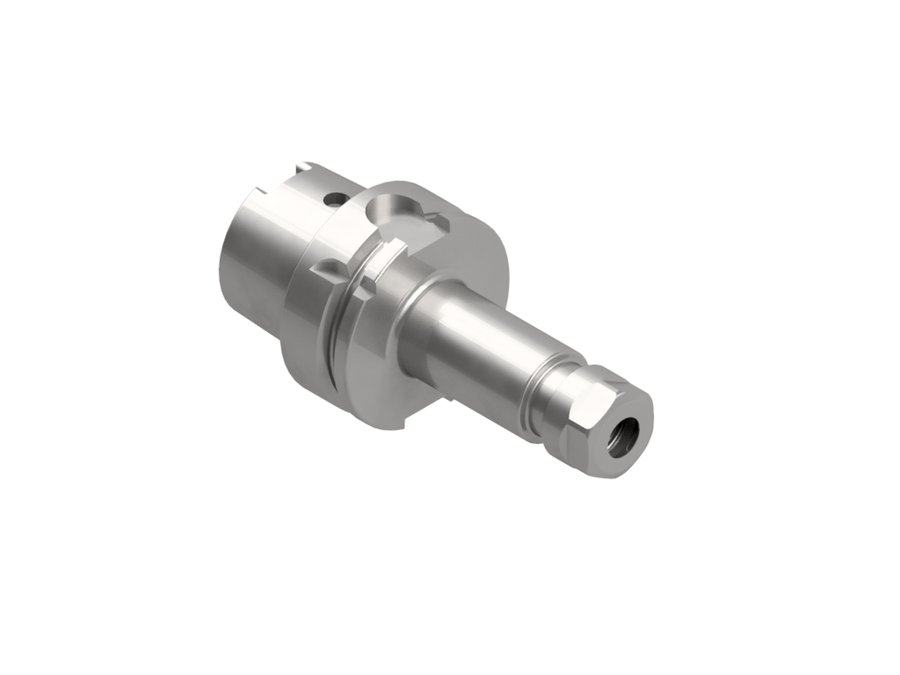

Патрон цанговый ER EWS 31.HSK63AR40L200, HSK63A, ER40, вылет LPR 200 мм
EWS · Патроны цанговые ER EWS, присоединение к станку HSK · арт. 31.HSK63AR40L200

Патрон цанговый ER EWS 31.HSK63AR40L200, HSK63A, ER40, вылет LPR 200 мм

Диаметр корпуса63 мм
Код интерфейса станкаHSK06300195
Код интерфейса инструментаSZD02600295
Размер цангиER40
Диаметр буртика63 мм
Исполнениенейтральное
Функциональная длина171 мм
Вылет LPR200 мм
Масса3 кг
Общая длина232 мм
Заказной номер EWSW139766
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.HSK63AR40L200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку HSK — 30 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
31.HSK63AR32L100741001,4132
31.HSK63AR32L1301041301,75162
31.HSK63AR32L1601341602,3192
31.HSK63AR32L2001712002,87232
31.HSK63AR40L120911201,75152
31.HSK63AR40L1601311602,3192
31.HSK63AR40L2001712003232Текущая
31.HSK100AR16L100711002,4150
31.HSK100AR16L1301011302,55180
31.HSK100AR16L1601311602,72210
31.HSK100AR16L2001712003,02250
31.HSK100AR25L100741002,7150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK63AR40L200.

Цанги2

  • 400 472E SATZ-Ø 4-26Набор цанг ER EWS 400 472E SATZ-Ø 4-26, DIN 6499, ISO 15488
  • DS40.SETДиски уплотнительные ER EWS DS40.SET, набор d 3,0–26 мм, ступень 0,5 мм (46 шт.) с лотком (DSR40)

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
