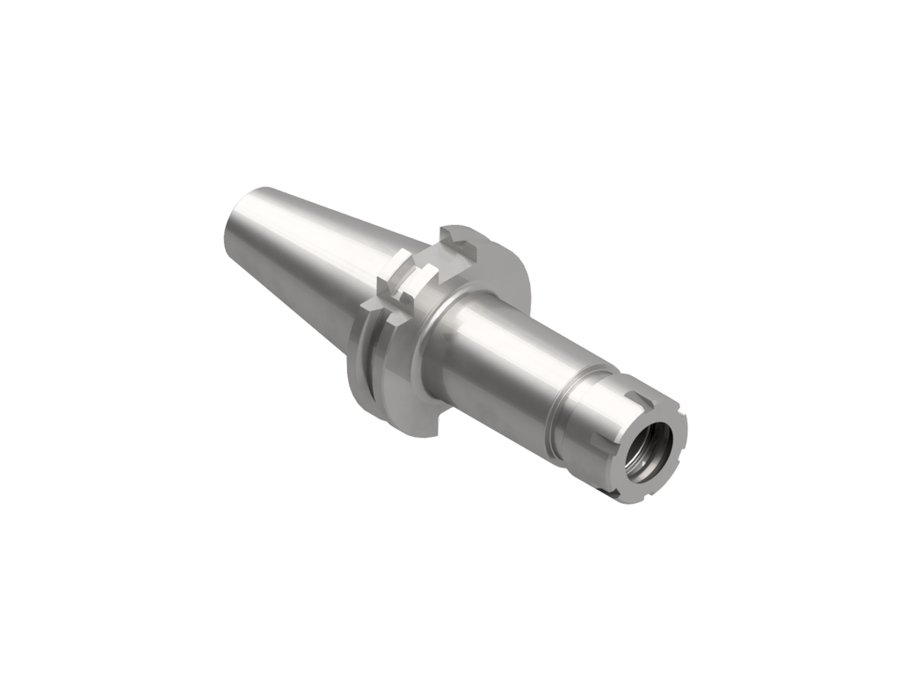

Патрон цанговый ER EWS 31.SK40R25L130, SK40, ER25, вылет LPR 130 мм
| Диаметр корпуса | 42 мм |
|---|---|
| Код интерфейса станка | SKG04001195 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER25 |
| Диаметр буртика | 63,55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK40 форма A |
| Функциональная длина | 111 мм |
| Вылет LPR | 130 мм |
| Масса | 1,5 кг |
| Общая длина | 198,4 мм |
| Заказной номер EWS | W139007 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.SK40R25L130 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые ER EWS, присоединение к станку SK — 55 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|
| 31.SK40R16L63 | 44 | 63 | 131,4 | SK40 форма A | |
| 31.SK40R16L100 | 81 | 100 | 168,4 | SK40 форма A | |
| 31.SK40R16L130 | 111 | 130 | 198,4 | SK40 форма A | |
| 31.SK40R16L160 | 141 | 160 | 228,4 | SK40 форма A | |
| 31.SK40R16L200 | 171 | 200 | 268,4 | SK40 форма A | |
| 31.SK40R25L100 | 81 | 100 | 168,4 | SK40 форма A | |
| 31.SK40R25L130 | 111 | 130 | 198,4 | SK40 форма A | Текущая |
| 31.SK40R25L160 | 141 | 160 | 228,4 | SK40 форма A | |
| 31.SK40R25L200 | 181 | 200 | 268,4 | SK40 форма A | |
| 31.SK40R32L70 | 51 | 70 | 138,4 | SK40 форма A | |
| 31.SK40R32L100 | 81 | 100 | 168,4 | SK40 форма A | |
| 31.SK40R32L130 | 111 | 130 | 198,4 | SK40 форма A |
Совместимость
Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.SK40R25L130.
Цанги29
- 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
- 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
- 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
- 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
- 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
- 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
- 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
- 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
- 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
- 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
- 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
- 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
- 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
- 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
- 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
- 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
- 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
- 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
- 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
- 250 430E SATZ-Ø 2-16Набор цанг ER EWS 250 430E SATZ-Ø 2-16, DIN 6499, ISO 15488
Гайки цанговые1
- 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25
Ключи и отвёртки1
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
Документы по позиции
Для этой позиции документы пока не привязаны.
