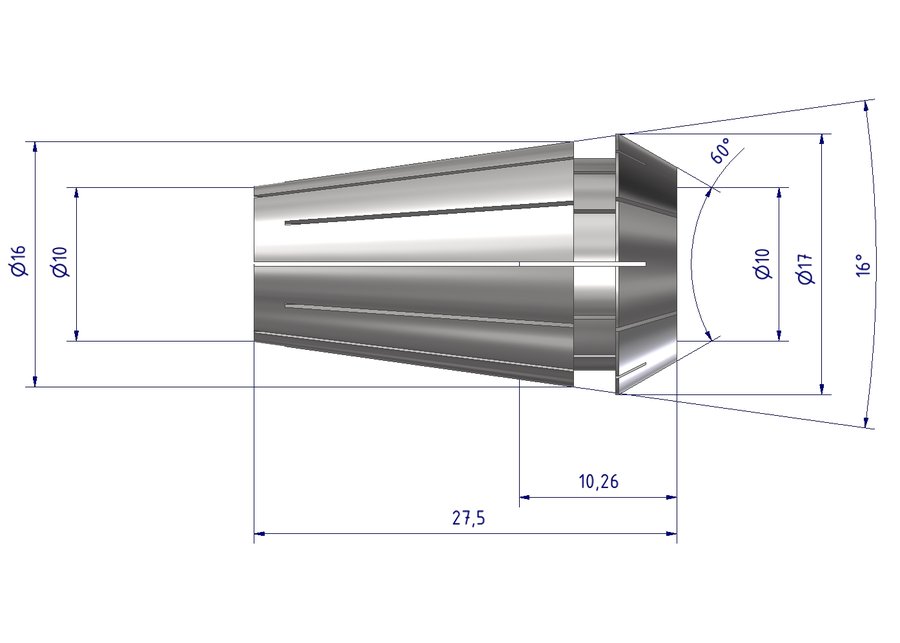

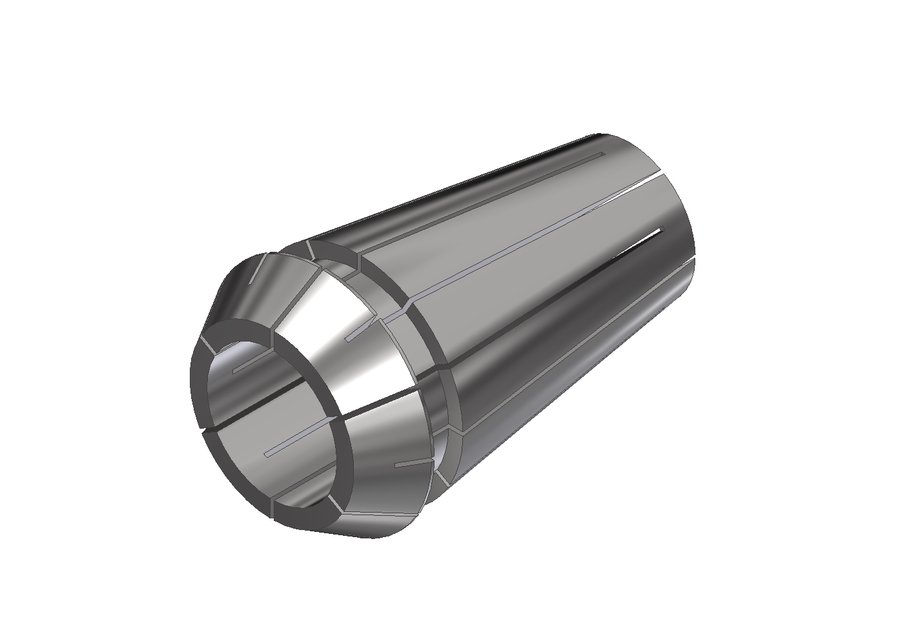

Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
EWS · Цанги ER EWS · арт. 160 426E-Ø10

Цанга ER16 EWS 160 426E-Ø10, Ø10 мм

Код интерфейса станкаSZD01600295
Код интерфейса инструментаZYL01000115
Диаметр буртика17 мм
Вылет LPR4 мм
Масса0,013 кг
Общая длина27,5 мм
Заказной номер EWSW102420
СтандартDINISO15488

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Цанги ER EWS — 92 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Цанги.

АртикулВылет LPR, ммМасса, кгОбщая длина, ммВ список
160 426E-Ø 740,0227,5
160 426E-Ø 7,540,01927,5
160 426E-Ø 840,01827,5
160 426E-Ø 8,540,01727,5
160 426E-Ø 940,01627,5
160 426E-Ø 9,540,01427,5
160 426E-Ø1040,01327,5Текущая
162 426E NC-Ø 2-MET———
162 426E NC-Ø 3-MET———
162 426E NC-Ø 4-MET———
162 426E NC-Ø 5-MET———
162 426E NC-Ø 6-MET———
Показать ещё · всего в серии 92

Совместимость

Связанные позиции по данным производителя — 85 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 160 426E-Ø10 указан производителем как подходящий.

Инструмент приводной34

  • 40.16165480ZГоловка приводная осевая сверлильно-фрезерная EWS 40.16165480Z, хвостовик Ø16, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516ABCRLI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516ABCRLI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516ABCRLIKI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516ABCRLIKI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516G200RLI1WIMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLI1WIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516G200RLIKI1VIMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLIKI1VIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516G200RLIKI1WIMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLIKI1WIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.20165480RI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.20165480RI1IM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.20165480ZRI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.20165480ZRI1IM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.25165480RLI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.25165480RLI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 60.3816BNA1809IKI1IMГоловка приводная радиальная сверлильно-фрезерная EWS 60.3816BNA1809IKI1IM, хвостовик Ø38, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55.416LT2000V16IKIMГоловка приводная поворотная EWS 63.55.416LT2000V16IKIM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55.416LT2000V16IMГоловка приводная поворотная EWS 63.55.416LT2000V16IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.2016C100RLWIMГоловка приводная поворотная EWS 63.2016C100RLWIM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.3016CTXIKDI1IMГоловка приводная поворотная EWS 63.3016CTXIKDI1IM, хвостовик Ø30, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.3016CTXIKDIMГоловка приводная поворотная EWS 63.3016CTXIKDIM, хвостовик Ø30, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4016NZIKIMГоловка приводная поворотная EWS 63.4016NZIKIM, хвостовик Ø40, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4016NZIMГоловка приводная поворотная EWS 63.4016NZIM, хвостовик Ø40, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4016VL3I1Головка приводная поворотная EWS 63.4016VL3I1, хвостовик Ø40, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4416NTY3IKIMГоловка приводная поворотная EWS 63.4416NTY3IKIM, хвостовик Ø44, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4416NTY3IMГоловка приводная поворотная EWS 63.4416NTY3IM, хвостовик Ø44, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4516TC600IKIMГоловка приводная поворотная EWS 63.4516TC600IKIM, хвостовик Ø45, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4516TC600IMГоловка приводная поворотная EWS 63.4516TC600IM, хвостовик Ø45, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516LTW10I1Головка приводная поворотная EWS 63.5516LTW10I1, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL2FIKDIMГоловка приводная поворотная EWS 63.5516VL2FIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL2FIMГоловка приводная поворотная EWS 63.5516VL2FIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL4FIKDIMГоловка приводная поворотная EWS 63.5516VL4FIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL4FIMГоловка приводная поворотная EWS 63.5516VL4FIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VLHP2FIKDIMГоловка приводная поворотная EWS 63.5516VLHP2FIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VLHP2FIMГоловка приводная поворотная EWS 63.5516VLHP2FIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.6816QSMBMTIKIMГоловка приводная поворотная EWS 63.6816QSMBMTIKIM, хвостовик Ø68, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.6816QSMBMTIMГоловка приводная поворотная EWS 63.6816QSMBMTIM, хвостовик Ø68, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55161809PFIKDIMГоловка приводная поворотная EWS 63.55161809PFIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55161809PFIMГоловка приводная поворотная EWS 63.55161809PFIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 80.16165480ZRГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.16165480ZR, хвостовик Ø16, под цанги ER16 (Ø1–10 мм), код 160 426E

Адаптеры с хвостовиком по DIN 6987124

  • 31.BT30R25L70Патрон цанговый ER EWS 31.BT30R25L70, BT30, ER25, вылет LPR 70 мм
  • 31.BT30Z16L60Патрон цанговый OZ EWS 31.BT30Z16L60, BT30, OZ16, вылет LPR 60 мм
  • 31.BT40R25L200Патрон цанговый ER EWS 31.BT40R25L200, BT40, ER25, вылет LPR 200 мм
  • 31.BT40Z16L70Патрон цанговый OZ EWS 31.BT40Z16L70, BT40, OZ16, вылет LPR 70 мм
  • 31.BT50R25L160Патрон цанговый ER EWS 31.BT50R25L160, BT50, ER25, вылет LPR 160 мм
  • 31.HSK50AR25L100Оправка для концевых фрез с каналами СОЖ EWS 31.HSK50AR25L100, SK50A, ER25, вылет LPR 100 мм
  • 31.HSK50AZ16L100Патрон цанговый OZ EWS 31.HSK50AZ16L100, SK50A, OZ16, вылет LPR 100 мм
  • 31.SK30R25L70Патрон цанговый ER EWS 31.SK30R25L70, SK30, ER25, вылет LPR 70 мм
  • 31.SK30R25L100Патрон цанговый ER EWS 31.SK30R25L100, SK30, ER25, вылет LPR 100 мм
  • 31.SK30Z16L60Патрон цанговый ER с мини-гайкой EWS 31.SK30Z16L60, SK30, ER16, вылет LPR 60 мм
  • 31.SK40R25L100Патрон цанговый ER EWS 31.SK40R25L100, SK40, ER25, вылет LPR 100 мм
  • 31.SK40R25L100MNПатрон цанговый ER с мини-гайкой EWS 31.SK40R25L100MN, SK40, ER25, вылет LPR 100 мм
  • 31.SK40R25L130Патрон цанговый ER EWS 31.SK40R25L130, SK40, ER25, вылет LPR 130 мм
  • 31.SK40R25L130MNПатрон цанговый ER с мини-гайкой EWS 31.SK40R25L130MN, SK40, ER25, вылет LPR 130 мм
  • 31.SK40R25L160Патрон цанговый ER EWS 31.SK40R25L160, SK40, ER25, вылет LPR 160 мм
  • 31.SK40R25L160MNПатрон цанговый ER с мини-гайкой EWS 31.SK40R25L160MN, SK40, ER25, вылет LPR 160 мм
  • 31.SK40R25L200Патрон цанговый ER EWS 31.SK40R25L200, SK40, ER25, вылет LPR 200 мм
  • 31.SK40Z16L70Патрон цанговый OZ EWS 31.SK40Z16L70, SK40, OZ16, вылет LPR 70 мм
  • 31.SK40Z16L100Патрон цанговый OZ EWS 31.SK40Z16L100, SK40, OZ16, вылет LPR 100 мм
  • 31.SK50R25L60Патрон цанговый ER EWS 31.SK50R25L60, SK50, ER25, вылет LPR 60 мм
  • 31.SK50R25L100Патрон цанговый ER EWS 31.SK50R25L100, SK50, ER25, вылет LPR 100 мм
  • 31.SK50R25L130Патрон цанговый ER EWS 31.SK50R25L130, SK50, ER25, вылет LPR 130 мм
  • 31.SK50R25L160Патрон цанговый ER EWS 31.SK50R25L160, SK50, ER25, вылет LPR 160 мм
  • 31.SK50Z16L70Патрон цанговый OZ EWS 31.SK50Z16L70, SK50, OZ16, вылет LPR 70 мм

Адаптеры с хвостовиком по DIN 69893-1 (HSK-A)13

  • 31.HSK63AR25L100Патрон цанговый ER EWS 31.HSK63AR25L100, HSK63A, ER25, вылет LPR 100 мм
  • 31.HSK63AR25L100MNПатрон цанговый ER с мини-гайкой EWS 31.HSK63AR25L100MN, HSK63A, ER25, вылет LPR 100 мм
  • 31.HSK63AR25L130Патрон цанговый ER EWS 31.HSK63AR25L130, HSK63A, ER25, вылет LPR 130 мм
  • 31.HSK63AR25L130MNПатрон цанговый ER с мини-гайкой EWS 31.HSK63AR25L130MN, HSK63A, ER25, вылет LPR 130 мм
  • 31.HSK63AR25L160Патрон цанговый ER EWS 31.HSK63AR25L160, HSK63A, ER25, вылет LPR 160 мм
  • 31.HSK63AR25L160MNПатрон цанговый ER с мини-гайкой EWS 31.HSK63AR25L160MN, HSK63A, ER25, вылет LPR 160 мм
  • 31.HSK63AR25L200Патрон цанговый ER EWS 31.HSK63AR25L200, HSK63A, ER25, вылет LPR 200 мм
  • 31.HSK63AZ16L100Патрон цанговый OZ EWS 31.HSK63AZ16L100, HSK63A, OZ16, вылет LPR 100 мм
  • 31.HSK100AR25L100Патрон цанговый ER EWS 31.HSK100AR25L100, HSK100A, ER25, вылет LPR 100 мм
  • 31.HSK100AR25L130Патрон цанговый ER EWS 31.HSK100AR25L130, HSK100A, ER25, вылет LPR 130 мм
  • 31.HSK100AR25L160Патрон цанговый ER EWS 31.HSK100AR25L160, HSK100A, ER25, вылет LPR 160 мм
  • 31.HSK100AR25L200Патрон цанговый ER EWS 31.HSK100AR25L200, HSK100A, ER25, вылет LPR 200 мм
  • 31.HSK100AZ16L110Патрон цанговый OZ EWS 31.HSK100AZ16L110, HSK100A, OZ16, вылет LPR 110 мм

Инструмент статический12

  • 31.1616Державка цанговая EWS 31.1616, хвостовик Ø16, под цанги, код 160 426E
  • 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1 - 10 мм)| 1.0
  • 31.VX316IML14Державка цанговая EWS 31.VX316IML14, EWS - Varia VX3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L25Державка цанговая EWS 31.VX316L25, EWS - Varia VX3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L50MMДержавка цанговая EWS 31.VX316L50MM, EWS - Varia VX3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L30Державка цанговая EWS 31.VX416L30, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50Державка цанговая EWS 31.VX416L50, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50MMДержавка цанговая EWS 31.VX416L50MM, EWS - Varia VX4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP316L25Державка цанговая EWS 31.VXP316L25, EWS - Varia VXP3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP316L50MMДержавка цанговая EWS 31.VXP316L50MM, EWS - Varia VXP3 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP416L30Державка цанговая EWS 31.VXP416L30, EWS - Varia VXP4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP416L50Державка цанговая EWS 31.VXP416L50, EWS - Varia VXP4 - адаптер, под цанги ER16 (Ø1–10 мм), код 160 426E

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)2

  • 31.BT40R25L60Патрон цанговый ER EWS 31.BT40R25L60, BT40, ER25, вылет LPR 60 мм
  • 31.BT50R25L70Патрон цанговый ER EWS 31.BT50R25L70, BT50, ER25, вылет LPR 70 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
