EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.3032TNX65RLIKW

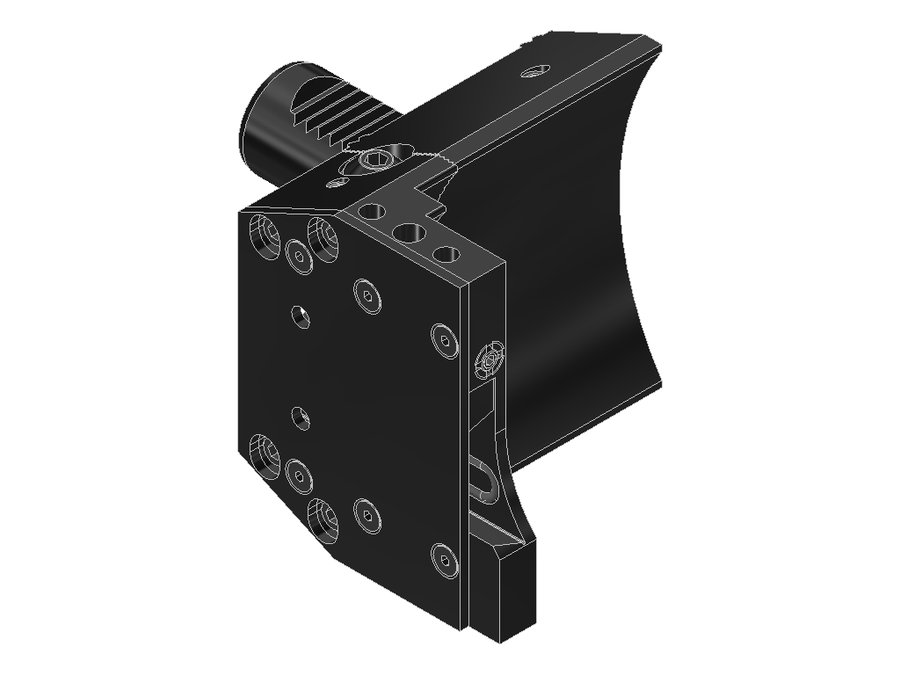

Державка для врезания и отрезки EWS 32.3032TNX65RLIKW, хвостовик Ø30, размер 32

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Двойная зубчатость (лицензия Traub)

Хвостовик VDI с двойной зубчатостью
Державку можно повернуть на 180°
Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Вылет LPR, мм	Общая длина, мм	Функциональная длина, мм	В список
32.3032CTXRLIK	30	VDI30	отрезной нож 32	85,5	140,5	0,5
32.3032CTXRLÜKIK	30	VDI30	отрезной нож 32	85,5	140,5	0,5
32.3032FLEXRLIK	30	VDI30	отрезной нож 32	77	132	17,8
32.3032FLEXRLÜKIK	30	VDI30	отрезной нож 32	77	132	17,8
32.3032FLEXRLÜKIKW	30	VDI30	отрезной нож 32	81	136	21,8
32.3032IK	30	VDI30	отрезной нож 32	35	90	29,55
32.3032TNX65RLIKW	30	VDI30	отрезной нож 32	85,5	140,5	0,35	Текущая
32.3032ÜKIK	30	VDI30	отрезной нож 32	35	90	29,55
32.4026FLEXRLIK	40	VDI40	отрезной нож 26	79	142	19,8
32.4026WT250RLIK	40	VDI40	отрезной нож 26	88,5	151,5	—
32.4026WT250RLÜKIK	40	VDI40	отрезной нож 26	—	—	—
32.4032IK	40	VDI40	отрезной нож 32	35	98	29,55

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 32.3032TNX65RLIKW.
