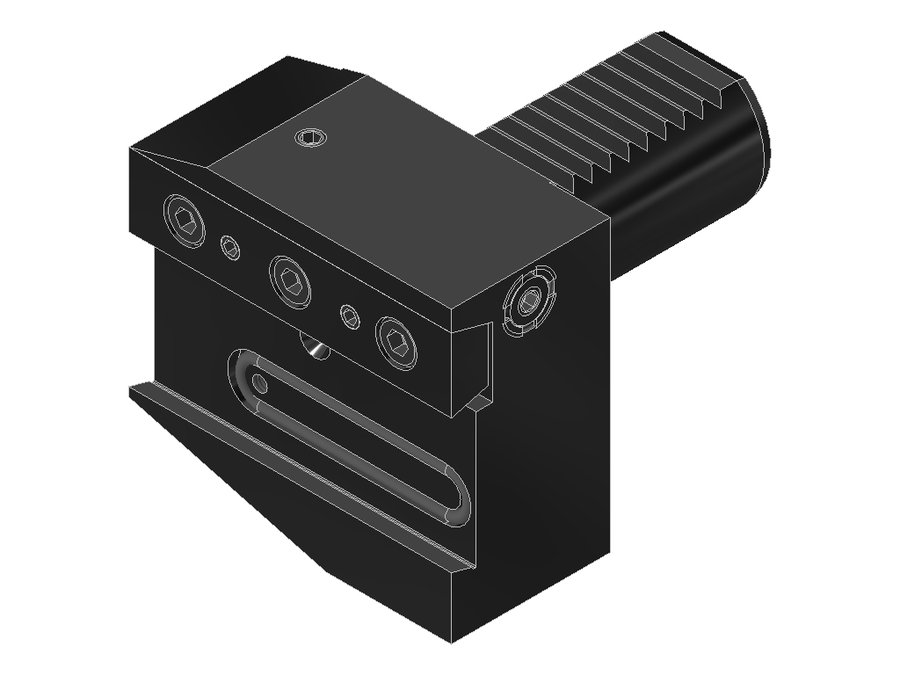

Державка для врезания и отрезки EWS 32.3032IK, хвостовик Ø30, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.3032IK

Державка для врезания и отрезки EWS 32.3032IK, хвостовик Ø30, размер 32

Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаPMC02500195
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаотрезной нож 32
Функциональная длина29,55 мм
Вылет LPR35 мм
Масса1,267 кг
Высота63 мм
Общая длина90 мм
Ширина70 мм
Заказной номер EWSS02424
Радиальная высота37 мм
Радиальная ширина35 мм

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

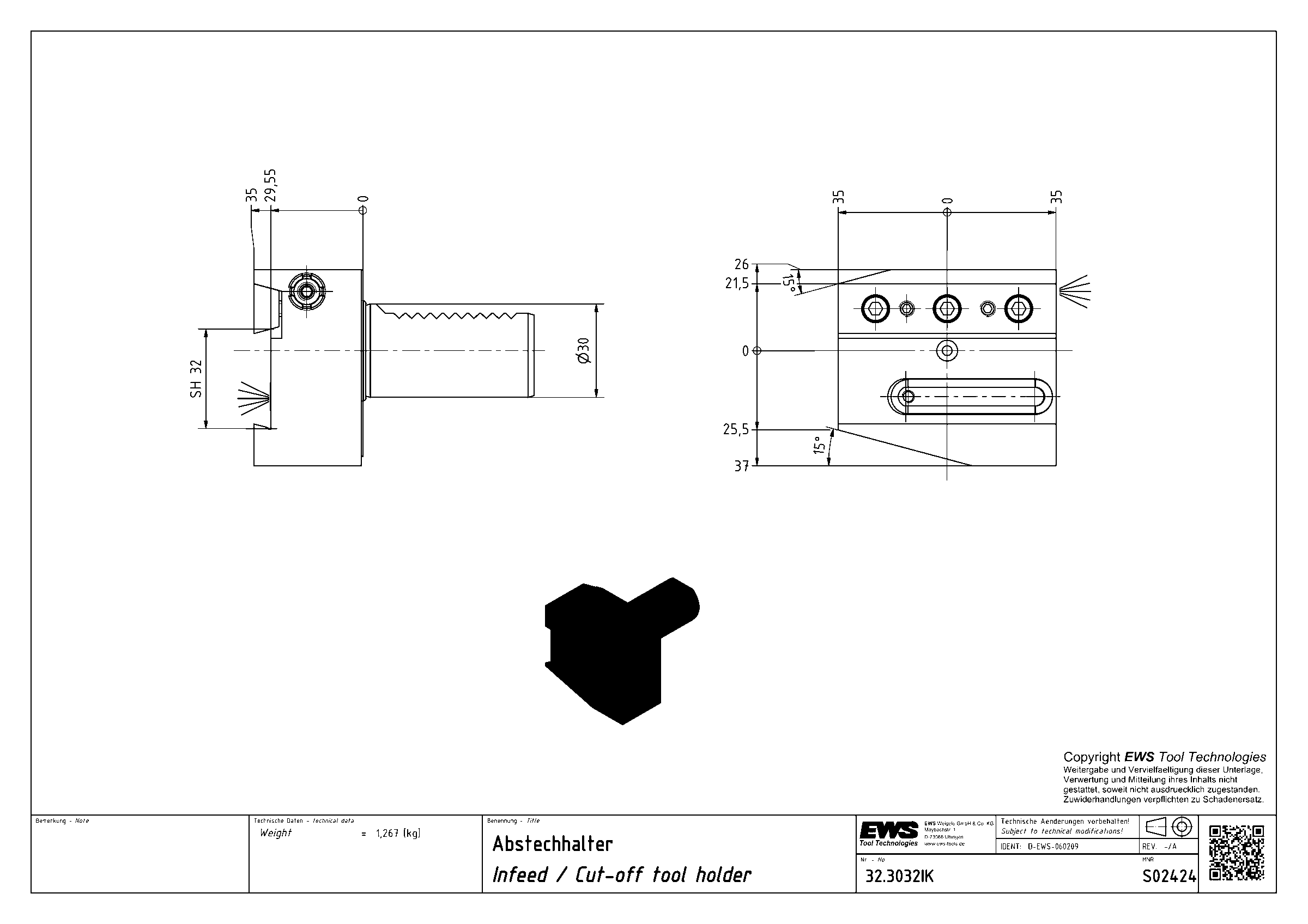

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммОбщая длина, ммФункциональная длина, ммВ список
32.3026IK30VDI30отрезной нож 26359029,55
32.3032CTXRLIK30VDI30отрезной нож 3285,5140,50,5
32.3032CTXRLÜKIK30VDI30отрезной нож 3285,5140,50,5
32.3032FLEXRLIK30VDI30отрезной нож 327713217,8
32.3032FLEXRLÜKIK30VDI30отрезной нож 327713217,8
32.3032FLEXRLÜKIKW30VDI30отрезной нож 328113621,8
32.3032IK30VDI30отрезной нож 32359029,55Текущая
32.3032TNX65RLIKW30VDI30отрезной нож 3285,5140,50,35
32.3032ÜKIK30VDI30отрезной нож 32359029,55
32.4026FLEXRLIK40VDI40отрезной нож 267914219,8
32.4026WT250RLIK40VDI40отрезной нож 2688,5151,5—
32.4026WT250RLÜKIK40VDI40отрезной нож 26———
Показать ещё · всего в серии 49

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.3032IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 32.3032IK указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
