EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.5032SQT28IK

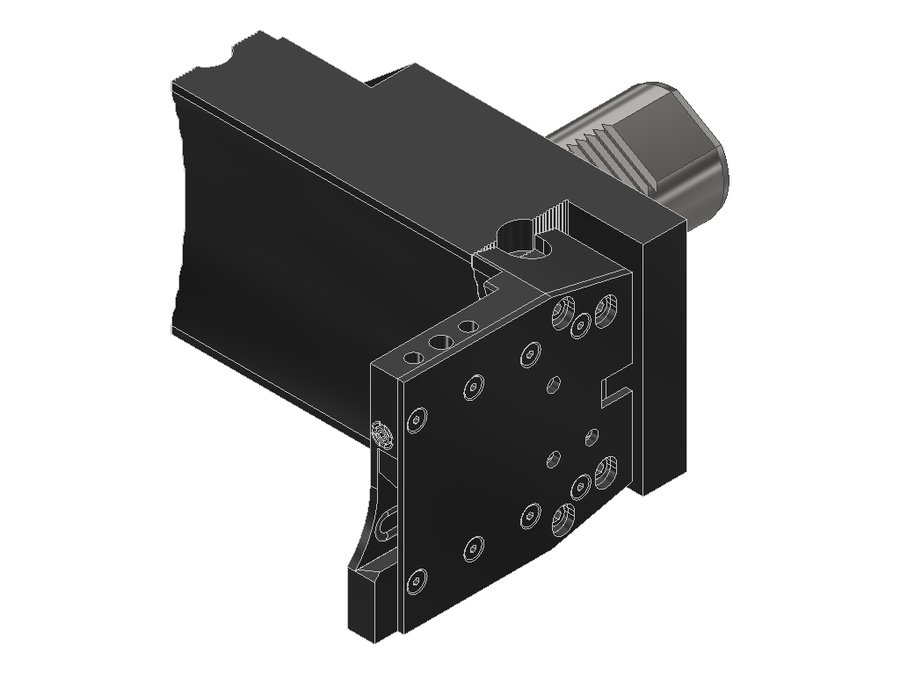

Державка для врезания и отрезки EWS 32.5032SQT28IK, хвостовик Ø50, размер 32

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Вылет LPR, мм	Общая длина, мм	Функциональная длина, мм	В список
32.4032MP620ÜKIK	40	VDI40	отрезной нож 32	123,5	183,5	36,5
32.4032SQT10IK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	110,5	170,5	25,5
32.4032SQT10LIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	110,5	170,5	23,5
32.4032SQT10ÜKIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	110,5	170,5	25,5
32.4032SQT15IK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38
32.4032SQT15LIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38
32.4032SQT15LÜKIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38
32.4032SQT15ÜKIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38
32.4032ÜKIK	40	VDI40	отрезной нож 32	35	98	29,55
32.4032WT250RLIK	40	VDI40	отрезной нож 32	88,5	151,5	—
32.4032WT250RLÜKIK	40	VDI40	отрезной нож 32	88,5	151,5	—
32.5032SQT28IK	50	VDI50, хвостовик повёрнут на 30°	отрезной нож 32	140	215,1	20	Текущая

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 32.5032SQT28IK.

Для этой позиции документы пока не привязаны.
