Твердосплавная высокоподачная головка UFO MILL Yih Troun, Ø20 мм
Твердосплавная высокоподачная головка UFO MILL Yih Troun 3BH2005-M.B100

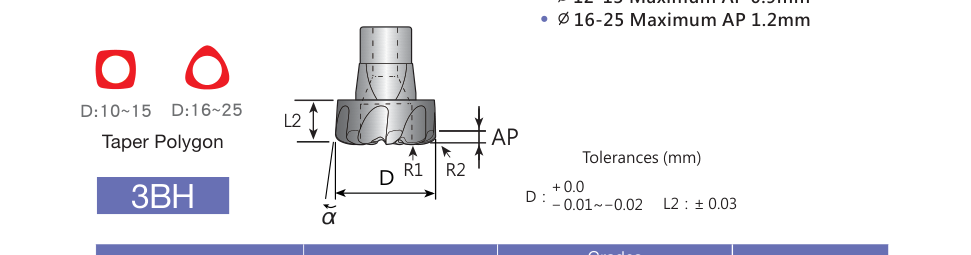

| D | 20 мм |
|---|---|
| L2 | 5 мм |
| R1 | 8 |
| R2 | 0,8 |
| Угол | 3 град. |
| Кромка | M |
| Сплав | B100 |
Где найти у производителя
Yih Troun — каталог производителя · www.cut-tools.com.tw
- Позиция есть в каталоге Yih Troun: PDF — в блоке «Документы» этой карточки или в документах бренда. Откройте его и найдите артикул 3BH2005-M.B100 поиском по тексту.
Материалы
Смена головки прямо в шпинделе: фрезы UFO MILL YT 3BH для высоких подач
Монолитная фреза села — снимай весь инструмент и заново привязывай вылет по Z. У сменных твердосплавных головок для высоких подач меняется только режущая часть: винт выкручивается с торца, головку меняют прямо в станке, без снятия оправки. Угол в плане 3°, соосность ±0,005 мм, повторяемость ±0,001 мм, Ø 10–25 мм, сплав B100 для стали, нержавейки и титана.
Сменная головка UFO MILL YT 3BH: смена на станке без перепривязки вылета
Сменные твердосплавные головки UFO MILL YT, серия 3BH, для работы на высоких подачах. Замена концевой фрезы обычно требует повторной привязки вылета. Со сменной головкой оправка остаётся в шпинделе, головку меняют с торца фрезы прямо на станке, и вылет не перепривязывают. Подача по каталогу для головки Ø12 мм при обработке стали твёрдостью 24–32 по Роквеллу — 9800 мм/мин; глубина резания за проход — до 0,4 мм (Ø12–13 мм). В ролике — головка 3BH1305-M: Ø13 мм, 5 зубьев, сплав B100. Для заказа: 3BH1305-M, B100 + оправка BB3-1212-70, винт C03517, ключ T10P.
Другие типоразмеры серии
Твердосплавная высокоподачная головка UFO MILL — 9 позиций серии, Yih Troun.
| Артикул | D, мм | R1 | R2 | В список |
|---|---|---|---|---|
| 3BH1005-M.B100 | 10 | 4 | 0,6 | |
| 3BH1105-M.B100 | 11 | 4 | 0,6 | |
| 3BH1205-M.B100 | 12 | 5 | 0,8 | |
| 3BH1305-M.B100 | 13 | 5 | 0,8 | |
| 3BH1605-M.B100 | 16 | 6 | 0,8 | |
| 3BH1705-M.B100 | 17 | 6 | 0,8 | |
| 3BH2005-M.B100 | 20 | 8 | 0,8 | Текущая |
| 3BH2105-M.B100 | 21 | 8 | 0,8 | |
| 3BH2505-M.B100 | 25 | 12 | 0,8 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 3BH2005-M.B100 указан производителем как подходящий.
Хвостовики под сменные головки6
- BB3-20Хвостовик резьбовой стальной для фрезерных головок, Ø20 мм
- BB3-1220Хвостовик цилиндрический стальной для фрезерных головок, Ø20 мм, Вес 0,11 кг
- BB3-2020-90Хвостовик цилиндрический стальной для фрезерных головок, Ø20 мм, Вес 0,17 кг
- BB3-2020-120Хвостовик цилиндрический стальной для фрезерных головок, Ø21 мм, Вес 0,2 кг
- BB3-2020-180Хвостовик цилиндрический стальной для фрезерных головок, Ø21 мм, Вес 0,23 кг
- BB3-2520-90SХвостовик UFOMILL HSS Yih Troun, Ø19,5 мм
Документы по позиции
