Yih Troun · Твердосплавная резьбофрезерная головка UFO (неполный профиль) · арт. 3T1-1225-55-11~5TPI-ME.B100
Твердосплавная резьбофрезерная головка UFO (неполный профиль) Yih Troun
Твердосплавная резьбофрезерная головка UFO (неполный профиль) Yih Troun 3T1-1225-55-11~5TPI-ME.B100

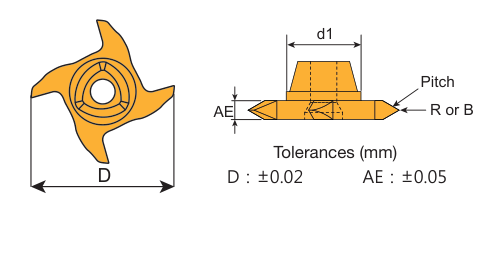

| D | 25 мм |
|---|---|
| d1 | 12 мм |
| Минимальный диаметр отверстия D | 28,58 |
| AE | 4,6 мм |
| R | 0,32 мм |
| Угол | 55 град. |
Другие типоразмеры серии
Твердосплавная резьбофрезерная головка UFO (неполный профиль) — 36 позиций серии, Yih Troun.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Головки резьбофрезерные сменные.
| Артикул | D, мм | d1, мм | Минимальный диаметр отверстия D | B, мм | AE, мм | Угол, град. | В список |
|---|---|---|---|---|---|---|---|
| 3T1-1020-60-1.0~1.5-ME.B100 | 20 | 10 | 22 | 0,1 | 2 | 60 | |
| 3T1-1020-60-1.0~1.5-ME.F20 | 20 | 10 | 22 | 0,1 | 2 | 60 | |
| 3T1-1020-60-1.75~3.5-E.F20 | 20 | 10 | 22 | 0,22 | 4,6 | 60 | |
| 3T1-1020-60-1.75~3.5-ME.B100 | 20 | 10 | 22 | 0,22 | 4,6 | 60 | |
| 3T1-1020-60-1.75~3.5-ME.F20 | 20 | 10 | 22 | 0,22 | 4,6 | 60 | |
| 3T1-1225-55-11~5TPI-E.F20 | 25 | 12 | 28,58 | — | 4,6 | 55 | |
| 3T1-1225-55-11~5TPI-ME.B100 | 25 | 12 | 28,58 | — | 4,6 | 55 | Текущая |
| 3T1-1225-55-11~5TPI-ME.F20 | 25 | 12 | 28,58 | — | 4,6 | 55 | |
| 3T1-1225-60-1.0~1.5-E.F20 | 25 | 12 | 27 | 0,1 | 2 | 60 | |
| 3T1-1225-60-1.0~1.5-ME.B100 | 25 | 12 | 27 | 0,1 | 2 | 60 | |
| 3T1-1225-60-1.0~1.5-ME.F20 | 25 | 12 | 27 | 0,1 | 2 | 60 | |
| 3T1-1225-60-1.75~5.0-E.F20 | 25 | 12 | 27 | 0,22 | 4,6 | 60 |
